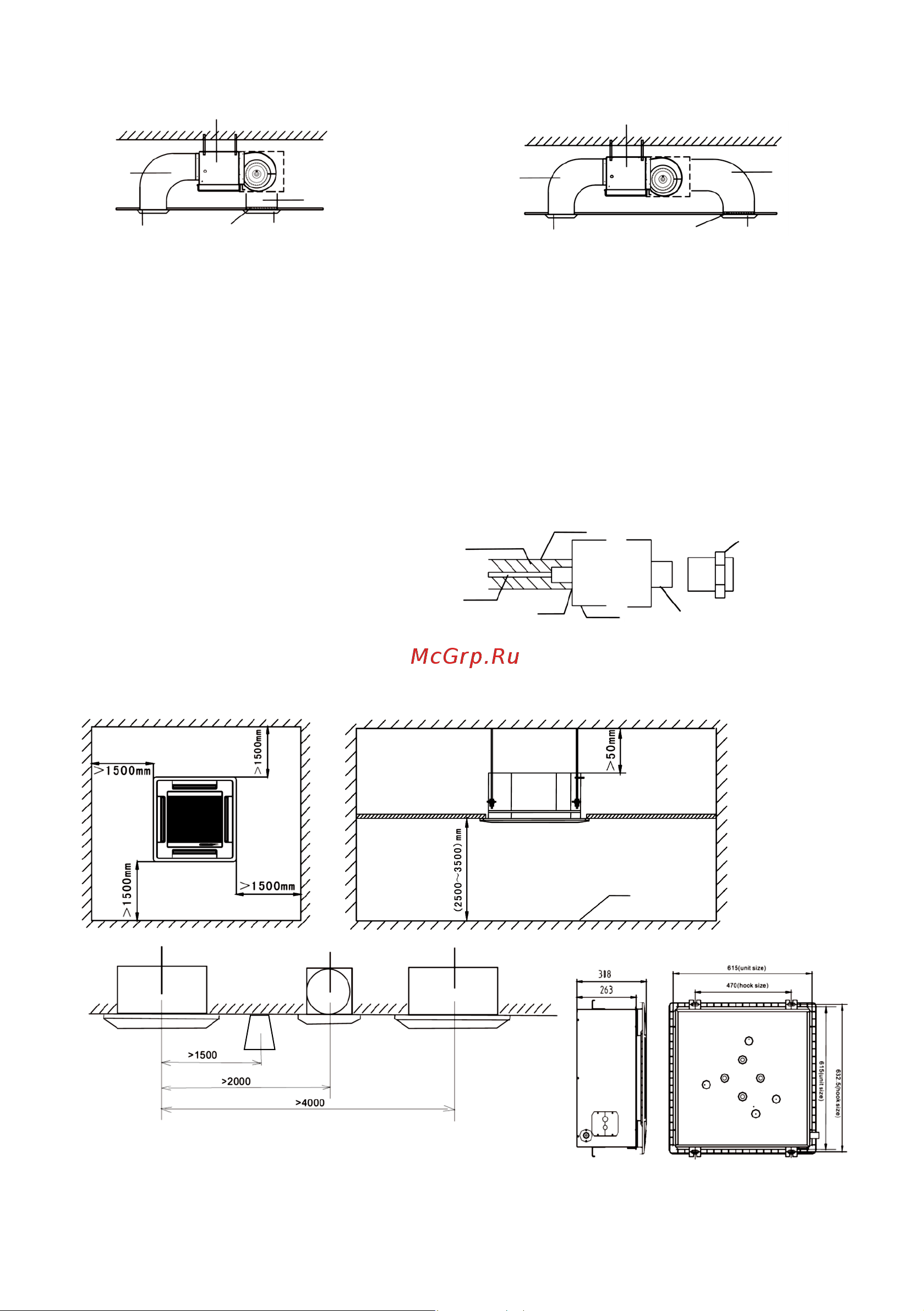

Подключение воздуховодов

Доступны два варианта крепления воздуховодов к внутреннему блоку

Для исключения распространения вибраций, подключение воздуховодов выполняйте с использованием

гибких вставок.

Подключение и монтаж дренажного трубопровода

 Проложите дренажный трубопровод (шланг) с постоянным уклоном в строну слива (1/50  1/100)

 Убедитесь в отсутствии подъемов, изгибов и замятий дренажного трубопровода

 Не прикладывайте чрезмерное усилие при подключении дренажного трубопровода к внутреннему блоку

 Не используемые дренажные отверстия должны быть закрыты

Дополнительно: рекомендуется монтировать дренажный трубопровод в теплоизоляции, для предотвраще-

ния образования конденсата на его поверхности.

Установка внутренних блоков кассетных моделей

Внутренний блок

II. Вариант подключения сзади

Воздуховод

Приточная решетка Вытяжная решетка

Фильтр

I. Вариант подключения снизу

Внутренний блок

Воздуховод

Приточная решетка

Фильтр

Вытяжная решетка

Внутренний блок

Плотное прилегание

Дренажное отверстие

Теплоизоляция

Дренажный трубопровод

Дренажное отверстие

Заглушка

Пол

Внутренний блок Внутренний блок

Вентиляция

Светильник
