Инструкция по установке

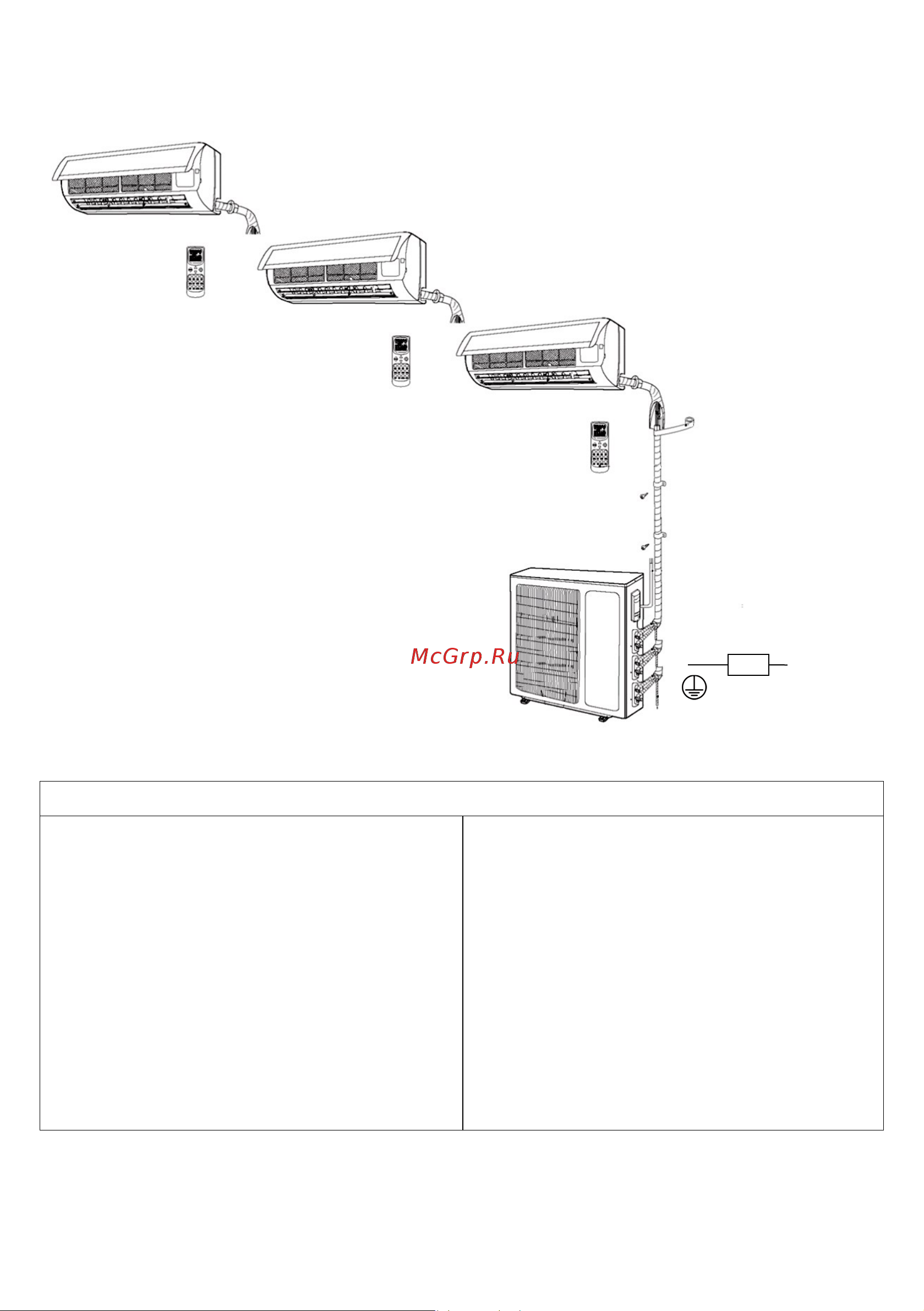

Схема установки
Кабель электропитания должен
соответствовать стандартам сети
220-240В, 1ф, 50Гц или
380-400В, 3ф, 50Гц
Защитное
устройство
Монтажная
лента
Наружный
блок
Дренажный
трубопровод
Межблочные коммуникации:
- труба медная жидкостная;
- труба медная газовая;
- кабель межблочный
Примечание:
Внешние виды наружного и внутреннего
блоков Вашего кондиционера могут
отличаться от схематичных изображений
на данной схеме.
Подготовка к установке
Перед установкой необходимо приобрести дополни-
тельные материалы не входящие в комплект постав-
ки:
1. Болты и шпильки для крепления наружного и внут-
реннего блоков
2. PVC дренажный трубопровод
3. Медные трубы
4. Теплоизоляционный материал для изоляции мед-
ных труб (толщиной не менее 8мм)
5. Монтажную ленту
6. Межблочный кабель
7. Кабеля электропитания наружного и внутреннего
блоков
В процессе установки потребуются следующие до-
полнительные инструменты:
1. Динамометрический ключ
2. Труборез (для резки медных труб)
3. Баллон с хладагентом (необходима дозаправка
при длине трассы более 5 метров)
4. Баллон с азотом (для проведения пайки труб и
испытаниях трубопроводов на герметичность)
5. Манометры
6. Газовая горелка
7. Газ для газовой горелки
Внутренний
блок 1
Внутренний
блок 2
Внутренний
блок 3
