Tosot Lyra Inverter R32 T24H-SLyR2/I/T24H-SLyR2/O Инструкция по эксплуатации онлайн [11/40] 634718
![Tosot Lyra Inverter R32 T24H-SLyR2/I/T24H-SLyR2/O Инструкция по эксплуатации онлайн [11/40] 634718](/views2/1845930/page11/bgb.png)

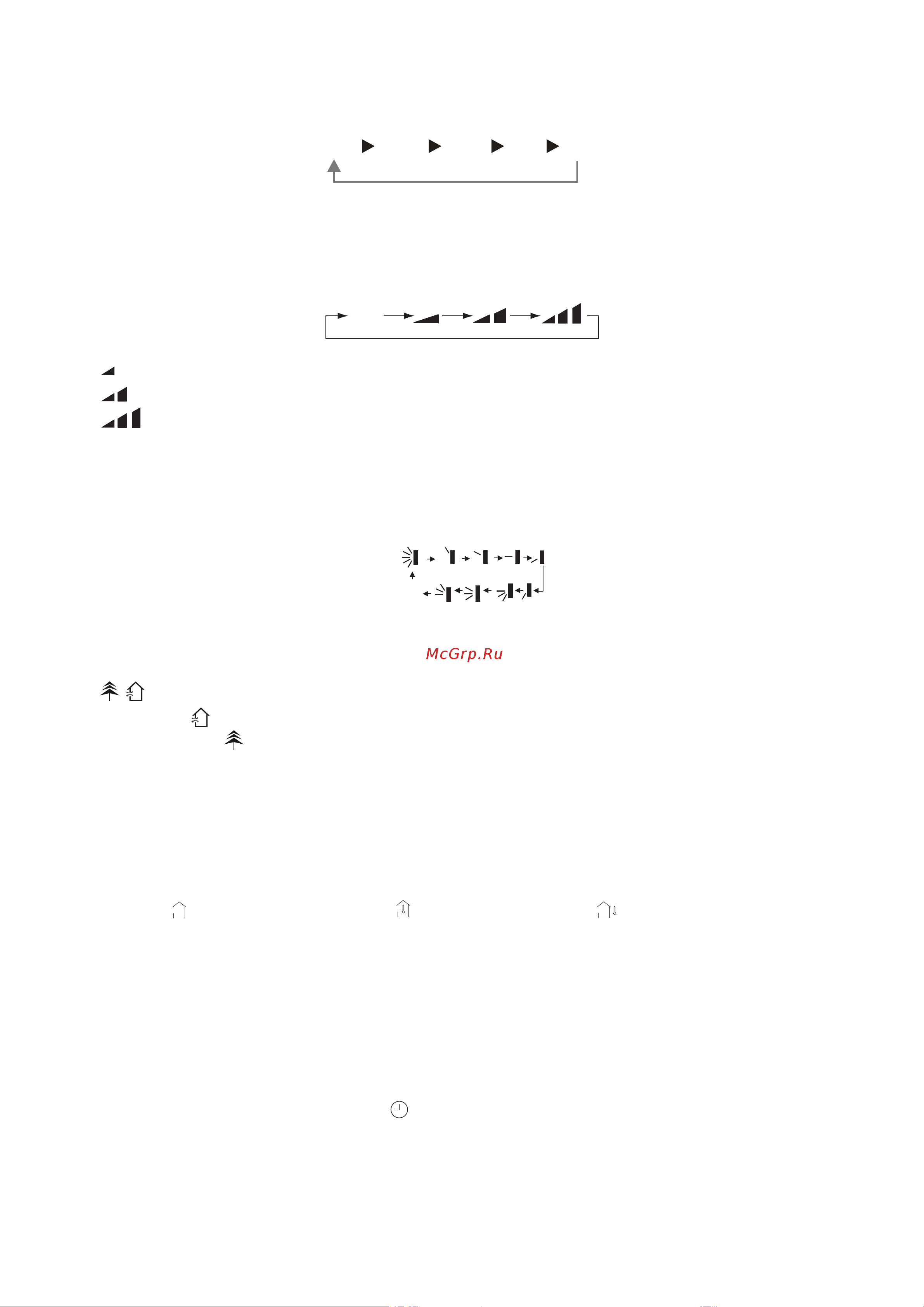

— 11 —
4
MODE (режим)
Каждый раз, когда вы нажимаете кнопку, режим переключается в последовательности AUTO, COOL, DRY,
FAN и HEAT ( Автоматический — Охлаждение — Осушение — Вентиляция — Обогрев), как показано на
рисунке:
AUTO
COOL
DRY
FAN HEAT
В режиме AUTO (Автоматический) установленная температура не отображается на дисплее и кондицио-
нер будет автоматически выбирать режим работы, учитывая текущую температуру в помещении, чтобы
поддерживать ее в зоне комфорта.
5
FAN (вентилятор)
Эта кнопка используется для установки скорости вентилятора в последовательности:
Auto
Низкая скорость
Средняя скорость
Высокая скорость
6
SWING (жалюзи)
Нажмите кнопку для выбора положения горизонтальных жалюзи.
Каждое нажатие изменяет установку угла в последовательности, как показано на рисунке.
Вертикальные жалюзи регулируются вручную. Положения жалюзи отличаются в зависимости от типа и
модели блока.
OFF
7
I FEEL
Нажмите кнопку I FEEL на пульте управления. Измерение температуры будет производиться посредством
датчика, расположенного в пульте индивидуального управления.
8
/
Кнопка AIR ( ) активирует функцию подмеса свежего воздуха. Доступна не для всех моделей блоков.
Кнопка HEALTH ( ) активирует генератор холодной плазмы.
9
SLEEP (сон)
После нажатия на кнопку активируется функция SLEEP.
Для отмены функции нажмите кнопку еще раз. Эта функция доступна только в режимах COOL (охлажде-
ние), HEAT (обогрев) и DRY(осушение) для поддержания наиболее комфортного для вас температурного
режима на период сна.
10
TEMP (отображение температуры)
Нажмите кнопку TEMP. При каждом последующем нажатии на дисплее отображаются: установленная тем-
пература , температура в помещении и температура на улице . В процессе переключения между
температурными датчиками с помощью кнопки TEMP заданная температура отображается всегда.
Примечание: Температура на улице показывается не у всех моделей кондиционеров.
11
TIMER ON (вкл. таймера)
Нажмите кнопку TIMER для активации режима таймера.
Нажмите эту кнопку, символ H и OFF (ON) будут мигать. В далее нажмите кнопку «+» или «-», чтобы на-
строить таймер (нажмите и удерживайте «+» или «-», значение времени будет быстро меняться), диапазон
настройки 0,5-24 часа; нажмите эту кнопку еще раз, для подтверждения таймера,
символы H и OFF (ON) перестанут мигать.
12
CLOCK (часы)
Нажмите кнопку CLOCK, начнет мигать .
В течение следующих 5 сек с помощью кнопок «+» и «–» установите текущее время. Удерживайте кноп-
ку нажатой, изменение будет происходить сначала с шагом 1 минута и частотой 0,5 сек, затем с шагом
10 минут каждые 0,5 сек.
После того, как выставите текущее время, нажмите кнопку CLOCK для подтверждения.
13
TIMER OFF (выкл. таймера)
Нажмите кнопку TIMER OFF для активации режима задержки времени выключения.
