В связи с постоянным совершенствованием конструкции и технических характеристик

изготовитель оставляет за собой право вносить изменения в конструкцию и комплектность

данного изделия.

4. Выбор места установки антенны на стационарном объекте

4.1. Желательно установить антенну в зоне прямой видимости антенн базовой станции

операторов 2G/3G/4G.

4.2. На пути от антенны до базовой станции не должно быть никаких близко стоящих высо-

ких препятствий (здания, горы, холмы, лесопосадки и т.п.) мешающих распространению сиг-

нала. Поэтому устанавливайте антенну как можно выше.

4.3. Крупные объекты (высокие деревья, крыши домов), расположенные на пути от антен-

ны до базовой станции, могут вызвать отражение радиоволн и ухудшить качество связи. Если

у вас остался излишек кабеля, используйте его на поднятие антенны как можно выше.

4.4. Поворотный кронштейн позволяет устанавливать антенну на горизонтальную или вер-

тикальную поверхность. Для установки антенны на мачте или стеновом кронштейне исполь-

зуйте хомут из комплекта поставки.

4.5. Расстояние от места установки антенны до места нахождения оборудования (3G/4G

модема, роутера, терминала и т.п.), должно быть как можно короче, так как применение до-

полнительных длинных соединительных кабелей приведет к затуханию сигнала и ухудшению

качества связи.

5. Выбор места установ-

ки антенны на автомобиле

5.1. Устанавливайте ан-

тенну таким образом, чтобы

на пути сигнала от базовой

станции к антенне не нахо-

дились более высокие части

автомобиля (рейлинги, ба-

гажный бокс, фургон и т.п.).

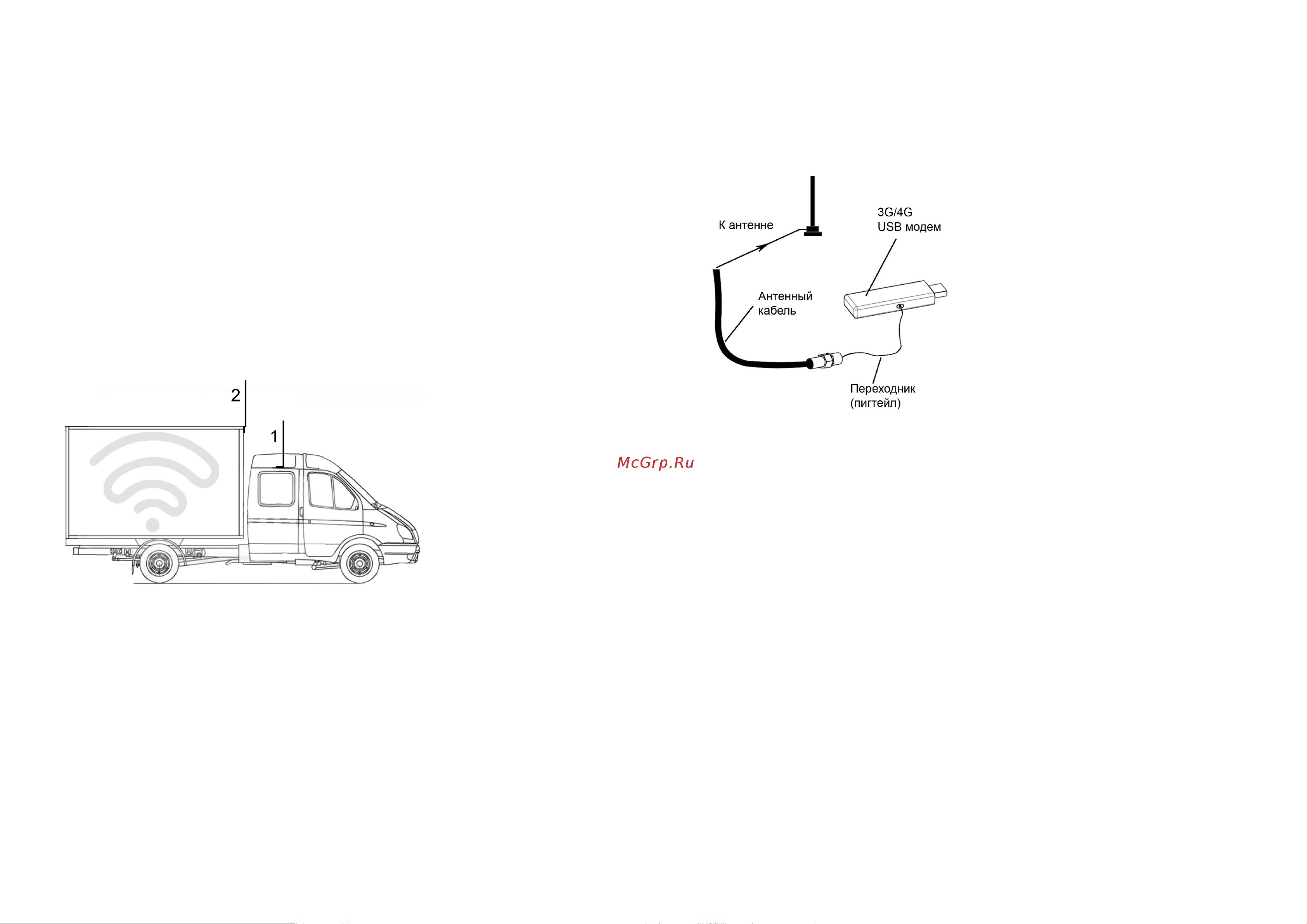

Варианты установки антен-

ны на автомобиле приведе-

ны на рисунке 1, где вариант

2 – правильная установка.

Вариант 1 возможен, но

Рисунок 1 – Варианты установки антенны

нежелателен. При установке антенны, выходящей за вертикальный габарит транспортного

средства, учитывайте требования по безопасной эксплуатации транспортного средства.

5.2. Старайтесь установить антенну по возможности ближе к местам ввода высокочастот-

ного кабеля в салон автомобиля.

5.3. Для установки кронштейна антенны выбирайте жесткие и надежно закрепленные на

кузове автомобиля или фургона детали (рейлинги, желоба, конструкционные элементы фур-

гона и т.п.).

Внимание! Максимально допустимая ветровая нагрузка на антенну – 30 м/с или

108 км/ч. Не превышайте указанную скорость во избежание отрыва антенны с автомобиля

и предотвращения, связанных с отрывом антенны повреждений автомобиля и антенны!

Производитель не несет ответственности за ущерб, нанесенный покупателю или третьим

лицам из-за некачественного монтажа продукции.

6. Монтаж и подключение

6.1. Подключите кабельную сборку к разъему антенны и к вашему оборудованию. Кабель-

ная сборка в комплект поставки антенны не входит и приобретается отдельно исходя из рас-

чета расстояния от антенны до пользовательского оборудования. Приобретайте кабельную

сборку с разъемом, соответствующим типу разъема на антенне. Для подключения кабельной

сборки к 3G/4G USB модему потребуется переходник (пигтейл).

6.2. Если антенна устанавливается на стационарном объекте, определите место с наилуч-

шим уровнем сигнала от базовой станции. Для точного определения места установки антенны

используйте анализатор спектра или специальные приложения для модемов, позволяющие

навести антенну по максимальному значению сигнала.

Схема 1 – Подключение антенны к

USB модему

6.3. Найдя положение антенны, при ко-

тором скорость передачи данных или уро-

вень сигнала максимальны, зафиксируйте

антенну, прикрутив кронштейн к поверхно-

сти через крепежные отверстия, или за-

крепите её на мачте при помощи хомута из

комплекта поставки.

6.4. Проложите кабель от антенны до

вашего оборудования (3G/4G модема, ро-

утера и т.п.), не допуская резких перегибов

кабеля. Для прокладки и фиксации кабеля

используйте конструктивные элементы

автомобиля (желоба, рейлинги и т.п.). За-

крепите кабель антенны на корпусе авто-

мобиля при помощи стяжек или скотча.

6.5. Зафиксируйте кабель в салоне автомобиля, чтобы при движении кабель не переме-

щался и его изоляция не перетиралась. Пример подключения 3G/4G USB модема к кабелю

антенны приведен на схеме 1.

Модели переходников (пигтейлов) необходимо выбирать в зависимости от модели 3G/4G

USB модема и типа разъема на антенном кабеле (кабельной сборке).

7. Гарантийные обязательства

Изготовитель гарантирует соответствие изделия техническим характеристикам, указанным

в настоящем документе. Гарантийный срок эксплуатации составляет 24 месяца с момента

покупки. В течение этого срока изготовитель обеспечивает бесплатное гарантийное обслужи-

вание.

Гарантийные обязательства распространяются только на дефекты, возникшие по вине из-

готовителя. Гарантийное обслуживание выполняется изготовителем или авторизованными

сервисными центрами.

Изготовитель не несет ответственности за прямой либо косвенный ущерб, связанный с

эксплуатацией антенны. На антенны, эксплуатируемые с нарушением условий эксплуатации,

имеющие механические повреждения, следы вскрытия корпуса, гарантийные обязательства

не распространяются.

Изделие не подлежит обязательной сертификации.

Дата продажи____________________Продавец_______________________________________

(число, месяц, год) (наименование магазина или штамп)

С инструкцией и правилами эксплуатации ознакомлен ______________________

(подпись покупателя)
