4. Выбор места установки антенны

4.1. Желательно установить антенну в прямой видимости антенн базовой станции операто-

ров LTE 450 /CDMA 450.

4.2. На пути от антенны до базовой станции не должно быть никаких близко стоящих высо-

ких препятствий. Здания, горы, холмы, лесопосадки мешают распространению сигнала. Уста-

навливайте антенну как можно выше.



4.3. Высокие деревья, крыши домов и дру-

гие крупные объекты, расположенные ближе

1,5 метров от антенны могут вызвать отраже-

ние радиоволн и ухудшить качество связи.

Если у вас остался излишек кабеля, используй-

те его на поднятие антенны вверх над землей.

Варианты установки антенны приведены на

рисунке 1, где варианты 1 и 2 – правильная

установка. Дерево и стена дома в вариантах 3

и 4 мешают распространению сигнала.

4.4. Расстояние от места установки антенны

до места нахождения пользовательского оборудования (модема или роутера со встроенным

модемом) должно быть как можно короче, так как применение длинных соединительных

кабелей приведет к затуханию сигнала и ухудшению качества связи.

5. Монтаж антенны на мачте

5.1. Установите на траверсе антенны трубчатый рефлектор, прикрутив его через пластико-

вый изолятор винтом из комплекта поставки. Установите на траверсу хомут. Смонтируйте ан-

тенну на заземленную вертикальную мачту, закрепив её хомутом, как показано на схеме 1.

5.2. Накрутите разъем кабельной сборки (кабельная сборка не входит в комплект поставки

и приобретаются отдельно) на высокочастотный разъем антенны. По выбору покупателя на

антенну устанавливаются высокочастотные разъёмы типа F и N.

Кабельная сборка и переходники высокочастотных разъёмов приобретаются отдельно ис-

ходя из расстояния от антенны до пользовательского оборудования и типов разъёмов на ан-

тенне и пользовательском оборудовании.

5.3. Наведите антенну на базовую станцию оператора. Если невозможно визуально опреде-

лить расположение вышки или базовой станции оператора, необходимо отыскать место, в

котором сигнал от базовой станции максимален. Для точной ориентации антенны используй-

те специальные приложения для модемов, позволяющие навести антенну по максимальному

значению уровня сигнала. Рекомендуется производить наведение антенны вдвоем (один

человек поворачивает антенну, второй отслеживает значения на мониторе). Медленно пово-

рачивайте антенну в разных направлениях с шагом 3-5 градусов. Показания значений на мо-

ниторе будут запаздывать относительно ваших действий. Повернув антенну, делайте паузу не

менее 30-40 секунд и наблюдайте за изменением значений на мониторе. При недостаточном

качестве принимаемого сигнала попробуйте перенести антенну в другое место или поднять

выше.

5.4. Найдя положение антенны, при котором скорость передачи данных или уровень сигна-

ла максимальны, зафиксируйте антенну на мачте, затянув гайки хомута.

5.5. Проложите кабельную сборку от антенны до вашего оборудования (модема, роутера со

встроенным модемом и т.п.), не допуская резких перегибов. Закрепите антенный кабель на

мачте пластиковыми кабельными стяжками.

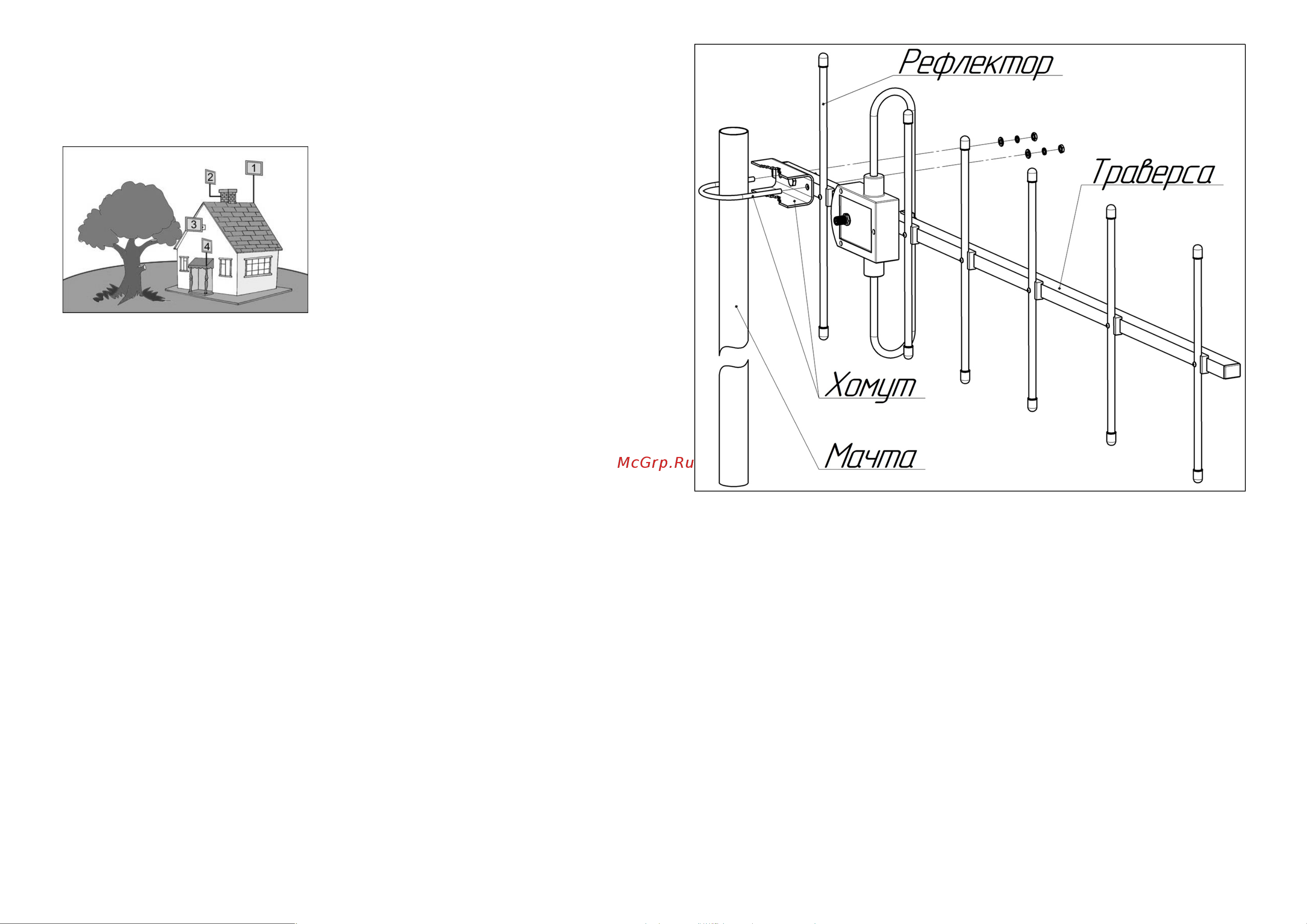

Схема 1 – Монтаж антенны на мачте

6. Гарантийные обязательства

Изготовитель гарантирует соответствие изделия техническим характеристикам, указанным

в настоящем документе. Гарантийный срок эксплуатации составляет 24 месяца с момента

покупки. В течение этого срока предприятие-изготовитель обеспечивает бесплатное гаран-

тийное обслуживание.

Гарантийные обязательства распространяются только на дефекты, возникшие по вине из-

готовителя. Гарантийное обслуживание выполняется изготовителем или авторизованными

сервисными центрами.

Изготовитель не несет ответственности за прямой либо косвенный ущерб, связанный с экс-

плуатацией антенны. На антенны, эксплуатируемые с нарушением условий эксплуатации,

имеющие механические повреждения, следы вскрытия корпуса, гарантийные обязательства

не распространяются.

Изделие не подлежит обязательной сертификации.

Дата продажи____________________Продавец________________________________________

(число, месяц, год) (наименование магазина или штамп)

С инструкцией и правилами эксплуатации ознакомлен _____________________

(подпись покупателя)
