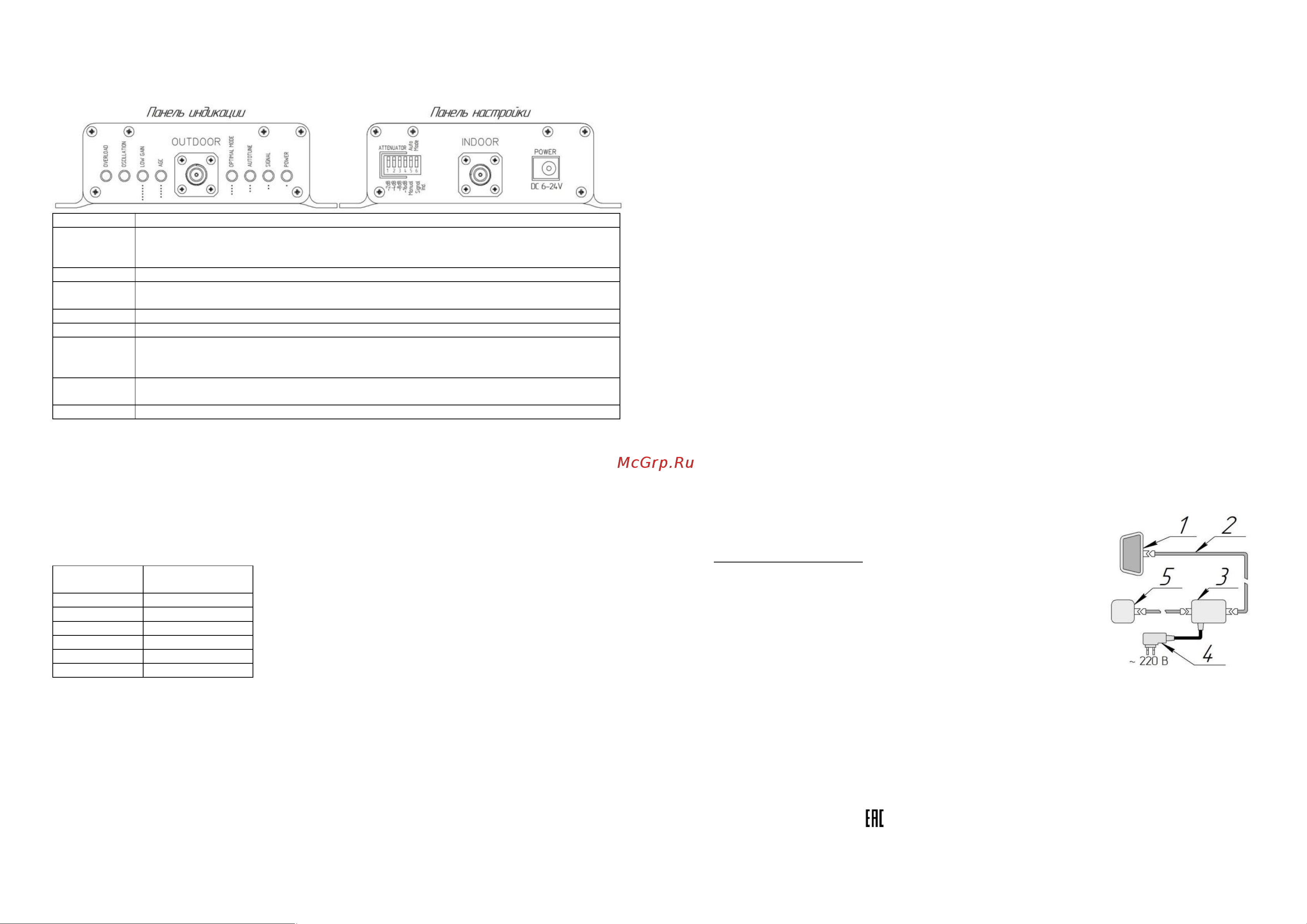

4. Органы управления и индикации усилителя
На панели настройки усилителя размещен блок ручной регулировки ослабления сигнала ATTENUATOR, разъём пи-
тания POWER и разъём для подключения внутренней антенны INDOOR. На панели индикации расположены LED индика-
торы режимов работы и разъём для подключения внешней антенны OUTDOOR.
LED индикатор
Условия, при которых индикаторы светятся
OVERLOAD
Уровень входящего сигнала граничит с предельными значениями или превысил их. Возможно
возникновение осцилляций. Свечение индикатора во время вызова с телефона не является неис-
правностью и может быть вызвано малым расстоянием от телефона до внутренней антенны.
OSCILLATION
Уровень входящего сигнала превысил пределы нормальной работы, возникла осцилляция.
LOW GAIN
Усилитель автоматически снизил уровень усиления из-за слишком высокого уровня входящего
сигнала. При этом уровень ослабления входящего сигнала составляет 15 дБ или более.
AGC
Работает автоматическая регулировка усиления.
OPTIMAL MODE
Сигнал находится в диапазоне нормальной работы усилителя.
AUTOTUNE
Индикатор показывает, что усилитель находится в режиме автокалибровки. Данный режим активи-
руется при включении усилителя и продолжается несколько секунд. В нормальном режиме работы
усилителя индикатор выключен.
SIGNAL
На входе усилителя присутствует сигнал (происходит вызов с телефона), устройство работает в
нормальном режиме (см.п.6 далее).
POWER
Показывает, что усилитель подключен к сети питания и работает.
Переключателями № 1-4 ATTENUATOR устанавливают уровень ослабления входящего и исходящего сигнала. Верх-
нее положение переключателей – выключено, нижнее положение – ослабление сигнала включено. Значения переклю-
чателей составляют -2; -4; -8; -16 дБ, что соответствует ослаблению сигнала в 1,6; 2,5; 6,3 и 40 раз. Одновременное вклю-
чение нескольких переключателей приводит к суммированию соответствующих значений.
Переключателем № 5 Manual/Auto выбирается ручной или автоматический способ регулировки уровня усиления
сигнала. Ручной режим ослабления уровня сигнала включается перемещением переключателя №5 в положение Manual.
Значение уровня ослабления сигнала устанавливается переключателями № 1-4. В положении Auto, управление регули-
ровкой уровня ослабления сигнала происходит автоматически.
Переключателем № 6 Signal ind./Mode управляют режимом работы LED-индикаторов. В положении Mode LED-
индикаторы отражают информацию о работе системы (OSCILLATION, OVERLOAD, LOW GAIN, AGC, OPTIMAL MODE, AUTO
TUNE, SIGNAL, POWER).
В положении переключателя № 6 Signal ind. LED-индикаторы отобража-
ют уровень принимаемого сигнала. Индикация, и интерпретация её значе-
ния в таблице, применяется для косвенной оценки уровня принимаемого
сигнала. Использование индикаторов в качестве шкалы для наведения
внешней антенны на базовую станцию допускается, при полной уверенно-
сти, что базовая станция одна и принадлежит усиливаемому оператору
связи. Если внешняя антенна принимает одновременно сигналы от не-
скольких базовых станций, не следует ориентироваться только на показа-
ния индикаторов. Индикаторы отображают уровень сигнала самой мощ-
ной базовой станции, которая может «задавить» своим сигналом сигнал с базовой станции интересующего оператора.
Таким образом, наведение антенны по максимальному уровню сигнала на шкале не решит проблемы с усилением же-
лаемого оператора. Рекомендуем пользоваться услугами квалифицированных специалистов с измерительным оборудо-
ванием.
5. Общие рекомендации по установке
Усилитель представляет собой высокочувствительный двунаправленный СВЧ-усилитель, поэтому при установке и
монтаже необходимо обеспечить максимально возможную электромагнитную развязку между наружной и внутренней
антенной для исключения самовозбуждения усилителя и создания помех базовым станциям сотовых операторов. Необ-
ходимую развязку между антеннами следует обеспечить следующим образом:
разместить внутреннюю и внешнюю антенну по разные стороны кровли, стен, перекрытий зданий, используя их экра-
нирующие и поглощающие свойства;
разнести внутреннюю и внешнюю антенны друг от друга на 25-40 метров и направить их в противоположные стороны;
Обозначение
индикатора
Уровень входяще-
го сигнала, дБм
*
-70
**
-65
***
-62
****
-57
*****
-52
******
-48
сориентировать внешнюю антенну на вертикальную поляризацию, а внутреннюю - на горизонтальную.
Наружная антенна, направленная на базовую станцию, устанавливается на крыше или на стене здания в месте, обес-
печивающем наилучший уровень сигнала от базовой станции оператора. Уровень принимаемого от базовой станции
сигнала должен быть не выше -30 дБм. Иначе усилитель будет перегружен и может создать помехи. Внутренняя антенна
устанавливается в помещении на стене или потолке.
6. Монтаж и включение усилителя
Установите усилитель на расстоянии, не менее 1 метра от нагревательных приборов и предметов, выделяющих теп-
ло (радиаторы отопления, печи, камины, дымоходы и т.п.).
Подключите высокочастотные кабели к разъемам OUTDOOR и INDOOR усилителя. Подключите кабель питания к
разъему POWER.
ВНИМАНИЕ! Отсоединять разъемы высокочастотных антенных кабелей OUTDOOR и INDOOR при включенном пи-
тании POWER категорически запрещается! Это может привести к выходу усилителя из строя. Обязательно отключайте
питание POWER перед отсоединением антенных кабелей.
После включения усилителя, произойдет его инициализация и автоматическое тестирование системы, сопровожда-
емое мигающими LED индикаторами. После настройки, можно изменить положение переключателя Signal ind./Mode
для косвенной оценки уровня принимаемого сигнала с базовой станции оператора. Включите сотовый телефон и про-
верьте наличие связи и уровень сигнала. После установки внутренней антенны проверьте зону покрытия. При необходи-
мости установите дополнительные внутренние антенны.
Индикатор SIGNAL светится только в случаях, когда происходит вызов с телефона или изменяется уровень входного
сигнала. Показателем возможного возникновения осцилляции, помимо свечения индикатора OSCILLATION, может быть
периодическое свечение индикаторов AGS и OVERLOAD. В этом случае необходимо разнести внешнюю и внутреннюю
антенны как можно дальше друг от друга или ослабить уровень сигнала с помощью переключателей на панели.
Постоянное свечение индикаторов OVERLOAD и OSCILLATION не допускается! Если вызов с телефона (или передача
данных) не происходит, а индикатор OVERLOAD светится, следует отключить питание, разнести внешнюю и внутреннюю
антенну как можно дальше друг от друга или изменить уровень ослабления сигнала с помощью переключателей на
панели. При этом усилитель в автоматическом режиме уменьшит свое усиление.
Во избежание выхода из строя усилителя, используйте адаптер питания только из комплекта поставки. Допускает-
ся использование адаптеров питания с напряжением постоянного тока 6-24В и выходной мощностью не менее 5 Вт.
Нагрев усилителя в процессе эксплуатации до температуры 60°С не является признаком неисправности, это его нор-
мальный режим работы.
Не используйте усилитель в грозу! Статический грозовой разряд выведет усилитель из строя. Для предотвращения
подобных случаев, необходимо заземлить мачту антенны или установить грозозащиту.
Монтаж и настройка усилителя должна осуществляться только квалифицированными специалистами. Непра-
вильная установка усилителя может нарушить работу сотовой системы и быть поводом для предъявления претензий
со стороны операторов сотовой связи в адрес конечного потребителя.
Схема подключения усилителя:
1 – Наружная антенна OUTDOOR, направленная на базовую станцию
2 – Высокочастотный кабель
3 – Усилитель (репитер)
4 – Сетевой адаптер питания
5 – Внутренняя антенна INDOOR, направленная в зону обслуживания абонента
7. Гарантийные обязательства
Компания ООО «Крокс Плюс» гарантирует соответствие данного изделия техническим характеристикам, указанным
в настоящем документе.
Гарантийный срок эксплуатации составляет 12 месяцев с момента покупки. В течение этого срока изготовитель
обеспечивает бесплатное гарантийное обслуживание.
Гарантийные обязательства распространяются только на дефекты, возникшие по вине изготовителя. Гарантийное
обслуживание выполняется изготовителем.
Изготовитель не несет никакой гарантийной, юридической и финансовой ответственности за последствия, которые
могут возникнуть при передаче или продаже оборудования третьим лицам без оказания услуг по установке, а также при
самостоятельном (неквалифицированном) внесении изменений конечным потребителем в установленное оборудование
(регулировка параметров усилителя, изменение ориентации антенн, изменение конфигурации оборудования и т.п.).
Товар сертифицирован.
Дата продажи_________________ Продавец______________________________ Покупатель__________________
(число, месяц, год) (наименование магазина или штамп) (подпись)
