4. Органы управления и индикация бустера

На лицевой панели усилителя размещен разъём BTS для подключения кабеля от выходного разъема

репитера (MS или INDOOR) и разъём MS для подключения внутренней антенны (или разъема BTS еще

одного бустера); разъем для подключения питания DC IN, выключатель питания бустера Switch и кон-

трольная панель с кнопками и индикаторами.

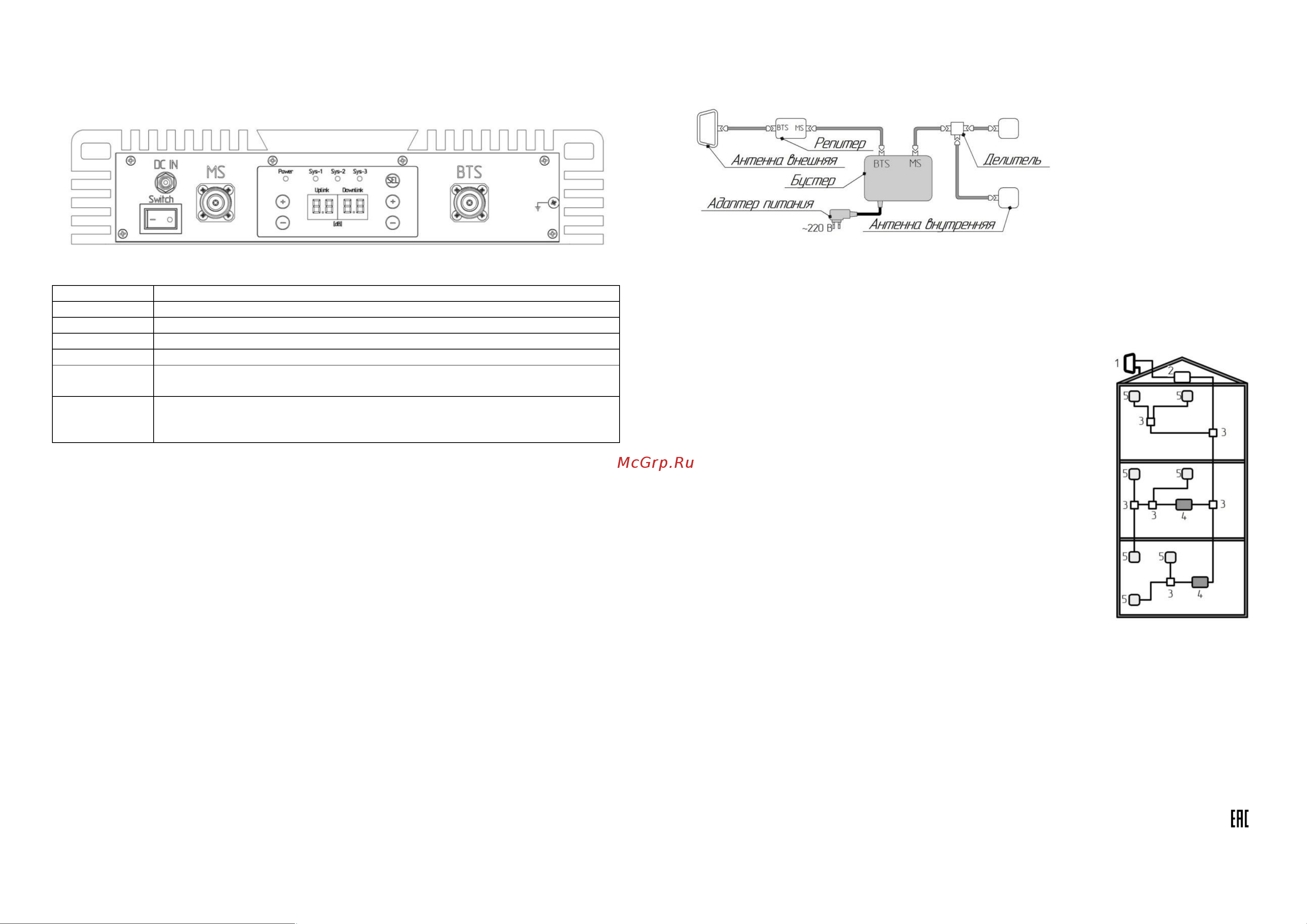

Рисунок 1 – Лицевая панель бустера

Назначение кнопок и индикаторов контрольной панели описано в таблице.

Кнопка

Выполняемые функции

SEL

Переключение настраиваемых диапазонов.

Увеличение уровня усиления сигнала соответствующего канала.

Снижение уровня усиления сигнала соответствующего канала.

Индикатор

Условия, при которых индикаторы светятся

Power

Индикатор зеленого цвета. Показывает, что бустер подключен к сети питания и

работает.

Sys-1 … Sys-3*

Индикатор зеленого цвета отображает настраиваемый диапазон**. Свечение ин-

дикатора красным цветом информирует о срабатывании АРУ в соответствующем

диапазоне и необходимости снижения уровня усиления.

*Sys-1 UMTS 2100 (3G).

** Используются в зависимости от количества рабочих диапазонов бустера.

5. Общие рекомендации по установке

Бустер представляет собой двунаправленный СВЧ-усилитель. Бустер используется при большой длине

кабелей, слабом сигнале от репитера, при большом числе перегородок на многоэтажных объектах и объ-

ектах большой площади, когда мощности одного репитера оказывается недостаточно.

Бустер подключается между репитером и внутренними антеннами и позволяет скомпенсировать зату-

хание сигнала при использовании длинных коаксиальных кабелей. Помимо компенсации затухания сиг-

нала, бустером обеспечивается ещё и дополнительное усиление сигнала.

При помощи делителей сигнала (сплиттеров), к бустеру может быть подключено несколько внутрен-

них антенн, размещенных в разных помещениях или на разных уровнях.

Внимание! Бустер функционирует только совместно с репитером. Бустер должен быть подключен к

репитеру, поддерживающему соответствующие частотные диапазоны.

Во избежание выхода из строя бустера, используйте блок питания только из комплекта поставки.

Допускается использование блоков питания с напряжением 10 В и выходной мощностью не менее 60 Вт.

Нагрев бустера в процессе эксплуатации до 60⁰С не является признаком неисправности, это его нор-

мальный режим работы.

Не используйте бустер в грозу! Статический грозовой разряд способен вывести бустер из строя. Для

предотвращения подобных случаев, необходимо заземлить мачту антенны или установить грозозащиту.

Монтаж и настройка бустера должны осуществляться только квалифицированными специалиста-

ми.

6. Монтаж, включение и настройка бустера

Устанавливайте бустер на расстоянии, не менее 1 метра от нагревательных приборов и предметов,

выделяющих тепло (радиаторы отопления, печи, камины, дымоходы и т.п.). При установке бустера, избе-

гайте замкнутых пространств (ниши, шкафы и т.п.) для обеспечения достаточного охлаждения.

Подключите высокочастотные кабели к разъемам:

 MS – разъем выхода. К нему подключается кабель внутренней антенны или входной разъем

следующего далее по кабельной линии бустера BTS.

 BTS – разъем входа. К этому разъёму подключается кабель от разъема репитера (MS или IN-

DOOR) или от выходного разъема предыдущего бустера MS.

Подключите штекер кабеля

блока питания к разъему DC IN.

Подключите вилку кабеля бло-

ка питания к розетке электри-

ческой сети 220В. Включение

бустера производится поворо-

том выключателя Switch в по-

ложение «I».

ВНИМАНИЕ! Отсоединять

разъемы высокочастотных

Схема 1 – Подключение антенных кабелей к разъемам бустера

антенных кабелей (MS и BTS) при включенном питании бустера категорически запрещается! Это может

привести к выходу бустера из строя. Обязательно отключайте питание (повернув выключатель Switch в

положение «О») перед отсоединением антенных кабелей.

После включения бустера, загорится индикатор Power. Включите сотовый телефон и проверьте наличие

связи и уровень сигнала. Проверьте зону покрытия внутренней антенны.

Бустер автоматически установит необходимый уровень усиления. При

необходимости произведите корректировку уровня усиления вручную.

Нажимая на кнопку SEL ,активируйте настраиваемый диапазон Sys-1.

На цифровом табло будут высвечиваться значения усиления восходящего

канала (Uplink) и нисходящего канала (Downlink) в децибелах (dB).

Кнопками «+» и «-», расположенными слева от цифрового табло, про-

изведите изменение уровня усиления сигнала восходящего канала

(Uplink), а кнопками «+» и «-», расположенными справа от цифрового

табло, - нисходящего (Downlink).

Свечение индикатора Sys-1 красным цветом не допускается! Следует

активировать кнопкой SEL соответствующий диапазон и уменьшить уро-

вень усиления. При невозможности откорректировать уровень усиления

сигнала кнопками «+» и «-» для ослабления сигнала используйте внешние

аттенюаторы.

На схеме 2 приведен пример применения бустера на многоэтажном

объекте. Позициями на схеме обозначено: 1 –антенна внешняя; 2 – репи-

тер; 3 – делитель сигнала (сплиттер); 4 – бустер; 5 – антенна внутренняя.

Схема 2

7. Гарантийные обязательства

Компания ООО «Крокс Плюс» гарантирует соответствие данного изделия техническим характеристи-

кам, указанным в настоящем документе.

Гарантийный срок эксплуатации составляет 12 месяцев с момента покупки. В течение этого срока из-

готовитель обеспечивает бесплатное гарантийное обслуживание.

Гарантийные обязательства распространяются только на дефекты, возникшие по вине изготовителя.

Гарантийное обслуживание выполняется изготовителем.

Изготовитель не несет никакой гарантийной, юридической и финансовой ответственности за послед-

ствия, которые могут возникнуть при передаче или продаже оборудования третьим лицам без оказания

услуг по установке, а также при самостоятельном (неквалифицированном) внесении изменений конеч-

ным потребителем в установленное оборудование (регулировка параметров усилителя, изменение ори-

ентации антенн, изменение конфигурации оборудования и т.п.). Товар сертифицирован.

Дата продажи________________ Продавец________________________ Покупатель_________________

(число, месяц, год) (наименование магазина или штамп) (подпись)
