3.1. Желательно установить роутер или спутниковую параболическую антенну с роутером в прямой видимо-

сти антенн базовой станции операторов 3G/4G/LTE.

3.2. На пути от роутера или от спутниковой антенны с роутером до базовой станции не должно быть никаких

близко стоящих высоких препятствий. Здания, горы, холмы, лесопосадки мешают распространению сигнала.

Устанавливайте роутер или спутниковую антенну с роутером как можно выше.

3.4. Длина кабеля UTP «витая пара» от места уста-

роутера.

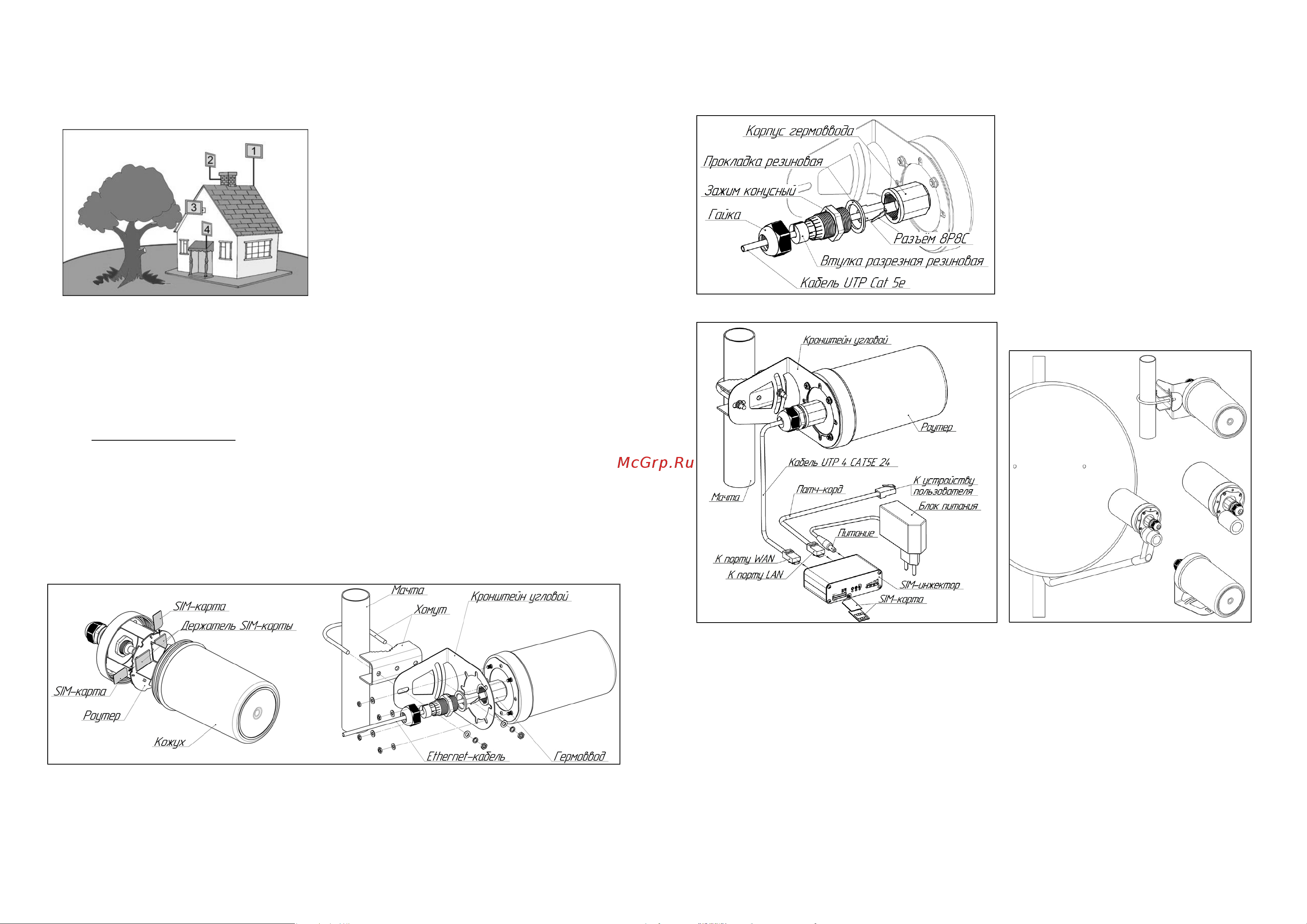

4.1. Установка SIM-карт в роутер. Отвинтите кожух облучателя роутера, вращая его против часовой стрелки.

Установите SIM-карту контактами вниз и срезанным уголком вперёд в держатель SIM-карты до щелчка. SIM-

карта надёжно зафиксируется в держателе. Для извлечения SIM-карты нажмите на неё, и карта под действием

пружины частично выдвинется из держателя. Установка и извлечение второй SIM-карты производится аналогич-

но.

Внимание! Установку и извлечение SIM-карт проводите только при отключенном питании роутера. Роутер

работает с SIM картой любого 3G и 4G/LTE оператора в поддерживаемых частотах (YOTA, Мегафон, МТС, Би-

лайн, Ростелеком, Tele2).

4.2. После установки SIM-карт установите кожух облучателя на место, вращая его по часовой стрелке. Устанав-

ливайте кожух облучателя без приложения чрезмерных усилий и применения какого-либо инструмента.

4.3. Если роутер будет устанавливаться на мачту, стол, стену или подоконник, установите на заднюю крышку

роутера угловой кронштейн. Если планируется установка роутера в держатель конвертера спутниковой антенны,

рисунке 2

4.4. Подключите к разъему в корпусе гермоввода разъем 8Р8С кабеля UTP «витая пара», предварительно

продев его через гайку, разрезную резиновую втулку, конусный зажим и прокладку, как показано на схеме 2.

Затем соберите гермоввод, обеспечив герметичность соединения. Кабель «витая пара» в комплект поставки не

расстояния от роутера до SIM-инжектора или

«витая пара» к порту WAN SIM-инжектора.

Используйте для подключения SIM-

инжектора к роутеру кабель UTP 4 CAT5E 24

AWG «витая пара» с медными проводниками.

поставки порт LAN SIM-инжектора с сетевым

портом Ethernet вашего ПК или ноутбука

(Схема 3). Подключите блок питания к SIM-

инжектору.

5. Включение устройства

5.1. Подключите блок питания SIM-инжектора к розетке электрической сети 220 В. После включения и за-

грузки роутера, пользователь получает настроенное Интернет-соединение с 3G или 4G/LTE оператором сотовой

связи.

5.2. Наведите роутер или спутниковую параболическую антенну с роутером на базовую станцию. Для ориен-

тации роутера или параболической спутниковой антенны используйте приложение из веб-интерфейса роутера,

позволяющее навести антенну роутера по максимальному значению сигнала. Приложение веб-интерфейса для

наведения антенны по уровню сигнала размещено в меню: Модем->Приложение->antennapointing. Уровень

сигнала также отображается индикаторами на лицевой панели SIM-инжектора.

5.3. Найдя положение роутера или антенны, при котором скорость передачи данных или уровень сигнала
