В связи с постоянным совершенствованием конструкции и технических

характеристик изготовител

оставляет за собой право вносить изменения в конструкцию и комплектность данного изделия.

4. Рекомендации по выбору места установки антенны

4.1. Излучающие элементы антенны роутера формируют узкую диаграмму направленности Wi-Fi сиг-

нала в вертикальной плоскости и широкую диаграмму направленности в горизонтальной плоскости, поз-

воляющую покрыть Wi-Fi сигналом помещение большой площади в пределах одного этажа.

4.2. Разместите роутер на стене или в углу помещения, используя кронштейн из комплекта поставки,

на высоте 1,0-1,5 метра от пола, например, возле места ввода в квартиру кабеля проводного интернета от

Интернет-провайдера (Схема 1).

4.3. Сигнал от направленной

антенны роутера распространяет-

ся на пользовательские устрой-

ства, расположенные в пределах

одного этажа. Пользовательские

устройства, расположенные эта-

жом выше или этажом ниже,

сигнал от направленной антенны

не обнаруживают и не вносят

помех в Wi-Fi сеть. В свою оче-

редь, направленная антенна ро-

утера благодаря широкой диа-

грамме направленности в гори-

зонтальной плоскости, не прини-

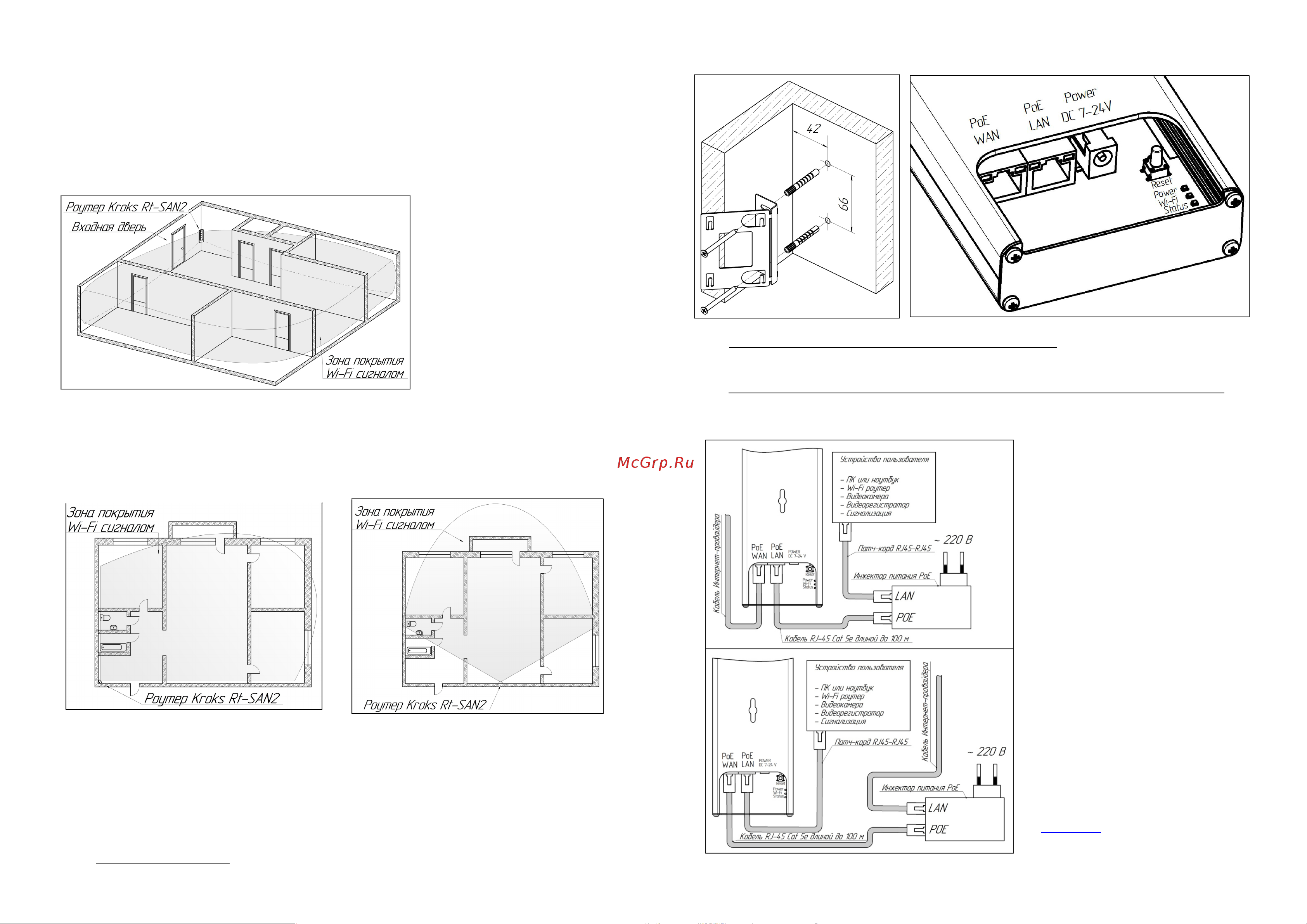

Схема 1

–

Пример размещения роутера в квартире

мает сигнал Wi-Fi сетей с других этажей здания. Стабильный Wi-Fi сигнал с низким уровнем шумов и по-

мех позволяет роутеру и пользовательским устройствам существенно увеличить скорость передачи дан-

ных.

4.4. На схемах 2 и 3 изображена типовая квартира с различными вариантами размещением роутера и

схематичным изображением проекции распространения Wi-Fi сигнала от антенны роутера по помеще-

нию.

Схема 2

–

Вариант установки роутера

в уг

Схема 3

–

Вариант установки роутера

на стене

5. Монтаж и подключение

5.1. Установка роутера на стене. Роутер устанавливается в вертикальном положении. Разметьте поло-

жение роутера на стене и установите дюбели и шурупы (не входят в комплект поставки) в стену. Межцен-

тровое расстояние между петельками на задней стенке роутера составляет 256 мм. Наденьте роутер пе-

тельками, расположенными на задней стенке, на головки шурупов, вкрученных в стену. На гладкую по-

верхность стены роутер можно приклеить, используя двусторонний скотч из комплекта поставки. Демон-

таж роутера в данном случае возможен только с разрушением двустороннего скотча.

5.2. Установка роутера в углу. Разметьте межцентровое расстояние отверстий углового кронштейна в

углу, как показано на схеме 4. Закрепите угловой кронштейн, используя дюбели и шурупы (не входят в

комплект

поставки

)

. Наденьте роутер овальными

петельками, расположенными на задней сте

ке

на

четыре отогнутых элемента крепления кронштейна.

Схема 4

–

Монтаж кронштейна

Рисунок 1

–

Расположение портов и индикаторов роутера

5.3. Если роутер размещен в непосредственной близости от ПК. Подключите к WAN порту роутера

разъем кабеля вашего Интернет-провайдера. Порт LAN соедините патч-кордом из комплекта поставки с

сетевым портом Ethernet вашего ПК. В разъем питания подключите штекер блока питания.

5.4. Если роутер размещен на значительном удалении от ПК и/или кабеля Интернет провайдера, про-

изведите подключение роутера согласно вариантам на схеме 5. Для питания роутера используйте РоЕ

инжектор питания на 24В, который необходимо приобрести отдельно. В комплект поставки роутера вхо-

дит только блок питания.

6. Включение роутера

6.1. Подключите сетевой блок пи-

тания или РоЕ инжектор питания к

розетке электрической сети 220 В.

Одновременное применение

блока питания и РоЕ инжектора

питания категорически запрещается!

Индикатор питания Power будет

светиться. Во время загрузки роутера

индикатор Status будет мигать. После

завершения загрузки роутера данный

индикатор будет непрерывно све-

титься. Индикатор Wi-Fi отображает

режим работы и состояние беспро-

водного радиомодуля.

6.2. Установите роутер на угловой

кронштейн или повесьте на стену.

6.3. Проложите и закрепите ка-

бель RJ-45 Cat 5e «витая пара» от

роутера до РоЕ инжектора питания и

ПК не допуская резких перегибов.

6.4. Для настройки роутера от-

кройте браузер. В адресной строке

наберите IP-адрес вашего роутера:

192.168.1.1 и нажмите клавишу Enter.

Для входа в веб-интерфейс введите в

поле Username имя пользователя

Схема 5

–

Вариант

подключения РоЕ инжектора пит

ния
