4. Рекомендации по выбору места установки антенны

4.1. Желательно установить антенну в прямой видимости антенн базовой станции операторов 3G/4G.



4.2. На пути от а

нтенны до базовой станции не

должно быть никаких близко стоящих высоких препят-

ствий. Здания, горы, холмы, лесопосадки и т.п. мешают

распространению сигнала. Поэтому устанавливайте

антенну как можно выше.

4.3. Высокие деревья, крыши домов и другие круп-

ные объекты, расположенные ближе 1,5 метров от

антенны, могут вызвать отражение радиоволн и ухуд-

шить качество связи. Если у вас остался излишек кабеля,

используйте его на поднятие антенны вверх над землей.

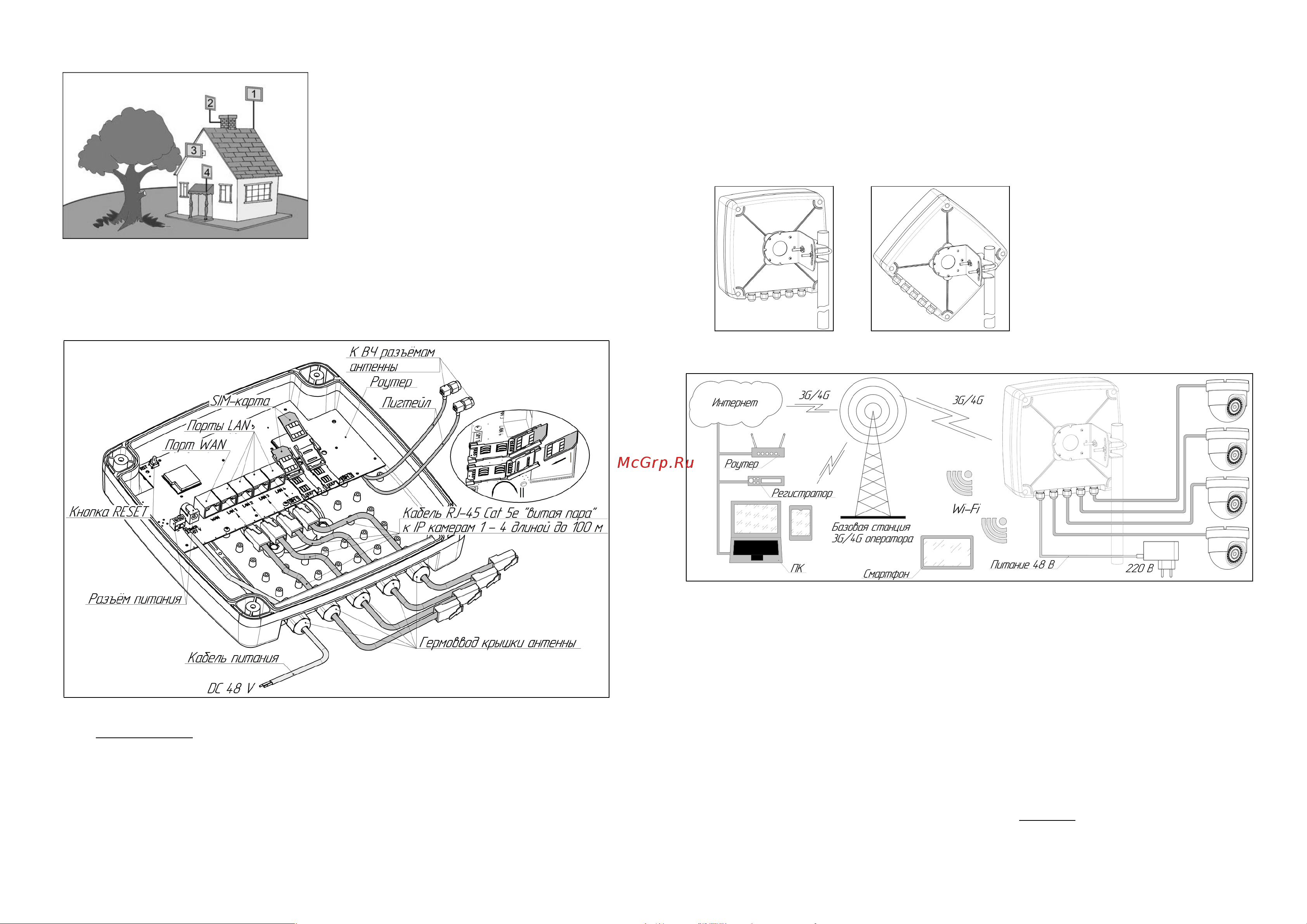

Варианты установки антенны приведены на рисунке 1,

где варианты 1 и 2 – правильная установка. Дерево и

стена дома в вариантах 3 и 4 мешают распространению

сигнала.

5. Монтаж и подключение

5.1. Демонтируйте заднюю крышку антенны, являющуюся гермобоксом. Внутри, на задней стенке антенны

установлен роутер в виде компактной платы в сборе с 3G/4G модемом (схема 1).



5.2. Установка SIM-карт. Откройте крышку держателя SIM-карты, потянув её на себя и повернув вокруг оси.

Вдвиньте SIM-карту по направляющим пазам крышки держателя (SIM-карта устанавливается в крышку держате-

ля контактами вверх и срезанным уголком наружу). Поверните крышку держателя с установленной SIM-картой

до прижатия карты к плате. Удерживая крышку держателя прижатой, переместите её от себя, чтобы зафиксиро-

вать. Для извлечения SIM-карты, потяните крышку держателя на себя, чтобы разблокировать фиксаторы. Затем,

повернув крышку, извлеките SIM-карту из крышки держателя. Вторая SIM-карта устанавливается аналогично.

Внимание! Установка и извлечение SIM-карты должны проводиться при отключенном питании роутера.

Устройство работает с SIM-картой любого 3G или 4G/LTE оператора в поддерживаемых частотах (YOTA, Мега

фон, МТС, Билайн, Ростелеком, Tele2).

5.3. Проденьте через гермовводы антенны кабели

(витая пара) и установите на них разъёмы

8Р8С. Подключите разъёмы кабелей к портам LAN 1 – LAN 4 роутера. Проденьте через гермоввод провод пита-

ния и подключите его к винтовому разъёму, соблюдая полярность. Используйте провод, предназначенный для

использования вне помещений, с сечением токопроводящих жил не менее 0,75 мм

. Подключите провод пита-

ния к разъёму блока питания через переходник из комплекта поставки. Зафиксируйте кабели IP камер и провод

питания, закрутив гайки гермовводов. В неиспользуемые гермовводы установите заглушки и закрутите гайки.

5.4. Накрутите резьбовые разъёмы пигтейлов на высокочастотные разъемы на задней стенке антенны.

5.5. Установите заднюю крышку (гермобокс) антенны на место, предварительно расправив в пазу прокладку.

Установите заднюю крышку гермовводами вниз. Затягивайте винты задней крышки поочередно, крест-накрест,

обеспечивая равномерное прижатие кры

ш-

ки к корпусу антенны.

5.6. Прикрутите к задней стенке антен-

ны четырьмя винтами угловой кронштейн.

Установите на угловой кронштейн хомут, как

показано на рисунке 2. Установите антенну

на заземленную вертикальную мачту, за-

фиксировав ее хомутом.

5.7. В ряде регионов, 3G/4G операторы

используют Х-поляризацию. В этом случае,

необходимо переставить угловой крон

штейн антенны на 45°, в положение, как

























показано на рисунке 3.



6. Включение и настройка устройства

6.1. Подключите блок питания к розетке электрической сети 220В. Для питания роутера и подключенных IP

камер используйте стабилизированные источники питания с выходным напряжением 48 В и током не менее 2А.

После включения и загрузки роутера, пользователь получает настроенное Интернет-соединение с 3G или 4G/LTE

оператором сотовой связи и работающую Wi-Fi сеть.

6.2. Наведите антенну на базовую станцию. Для точной ориентации антенны используйте анализатор спек-

тра или специальные приложения для модемов, позволяющие навести антенну по максимальному значению

сигнала. Найдя положение антенны, при котором скорость передачи данных или уровень сигнала максимальны,

зафиксируйте антенну на мачте, затянув гайки хомута.

6.3. Проложите и закрепите провод питания и кабели RJ-45 Cat 5e (витая пара) от антенны до IP камер не до-

пуская резких перегибов.

6.4. Для настройки роутера и управления SIM-картами подключитесь к Wi-Fi сети роутера (имя сети и пароль

для подключения указаны в разделе 3). При невозможности подключения к роутеру через сеть Wi-Fi, соедините

патч-кордом любой порт LAN1 – LAN-4 с сетевым портом Ethernet вашего ПК или ноутбука.

6.5. В адресной строке браузера введите IP-адрес вашего роутера: 192.168.1.1. В веб-интерфейсе роутера, в поле

Username введите имя пользователя (Логин) root. Пароль Password не установлен (при условии, что роутер име-

ет заводские настройки и его IP адрес не менялся).
