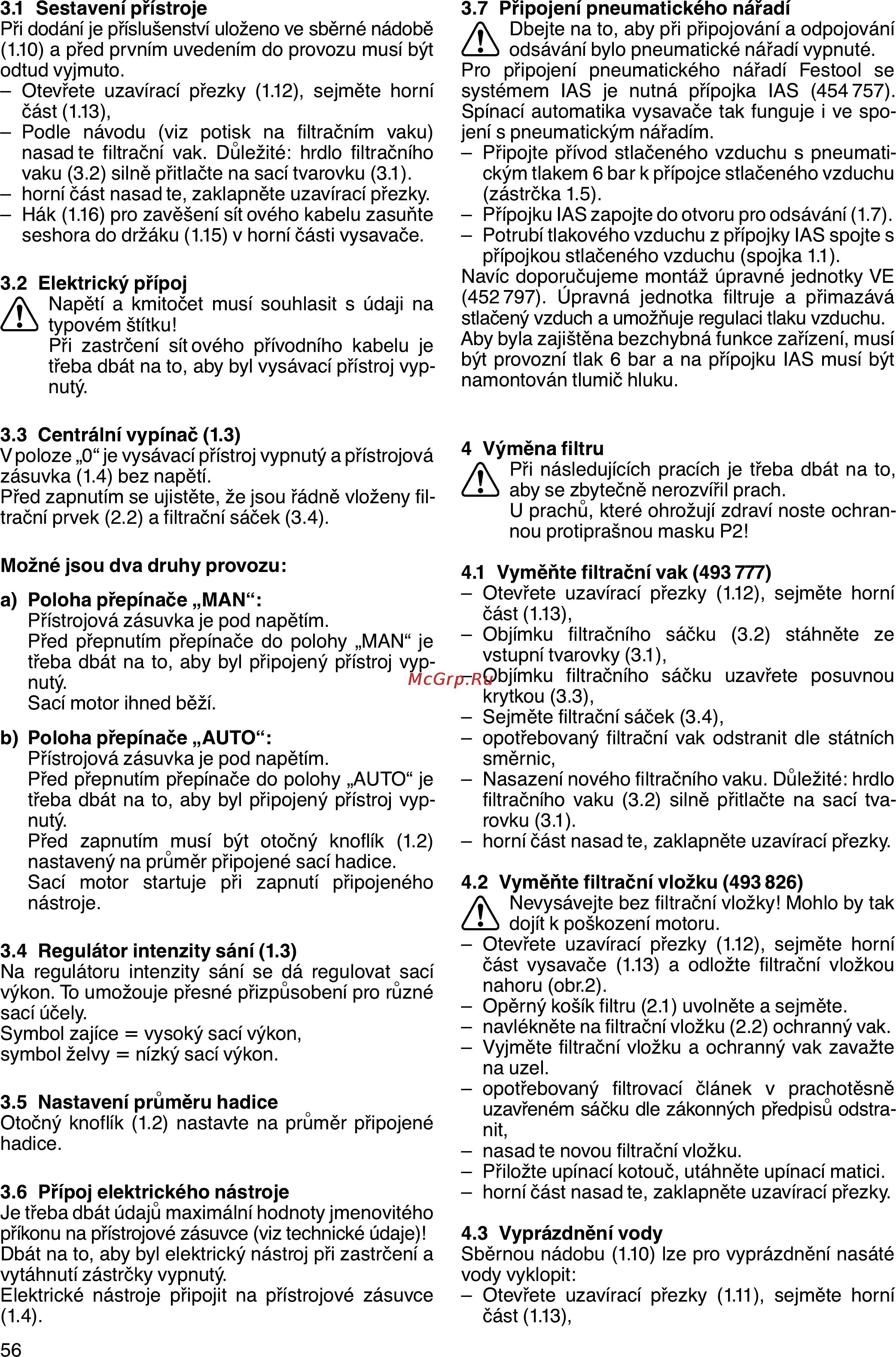

3 1 Sestavení prístroje Pri dodání je príslusenství ulozeno ve sbérné nádobè 1 10 a pred prvním uvedením do provozu musi byt odtud vyjmuto Otevrete uzavírací prezky 1 12 sejmète homi cást 1 13 Podle návodu viz potisk na filtracním vaku nasad te filtracní vak Dulezité hrdlo filtracního vaku 3 2 silné pritlacte na saci tvarovku 3 1 homi cást nasad te zaklapnète uzavírací prezky Hák 1 16 pro zavèsení sífového kabelu zasuhte seshora do drzáku 1 15 v homi cásti vysavace 3 2 Elektricky prípoj Napètí a kmitocet musi souhlasit s údaji na typovémstítku Pri zastrcení sífového prívodního kabelu je treba dbát na to aby byl vysávací prístroj vyp nuty 3 3 Centrální vypínac 1 3 V poloze 0 je vysávací prístroj vypnuty a prístrojová zásuvka 1 4 bez napètí Pred zapnutím se ujistète ze jsou rádné vlozeny fil tracní prvek 2 2 a filtracní sácek 3 4 Mozné jsou dva druhy provozu a Poloha prepínace MAN Prístrojová zásuvka je pod napétím Pred pfepnutím prepínace do polohy MAN je treba dbát na to aby byl pfipojeny prístroj vyp nuty Saci motor ihned bèzí b Poloha prepínace AUTO Prístrojová zásuvka je pod napétím Pred pfepnutím prepínace do polohy AUTO je treba dbát na to aby byl pfipojeny prístroj vyp nuty Pred zapnutím musí byt otocny knoflík 1 2 nastaveny na prumèr pfípojené saci hadice Saci motor startuje pri zapnutí pfipojeného nástroje 3 4 Regulátor intenzity sání 1 3 Na regulátoru intenzity sání se dá regulovat saci vykon To umozouje pfesné pfizpusobení pro ruzné saci úcely Symbol zajíce vysoky saci vykon Symbol zelvy nízky saci vykon 3 5 Nastavení prúmèru hadice Otocny knoflík 1 2 nastavte na prumèr prípojené hadice 3 6 Prípoj elektrického nástroje Je treba dbát údaju maximální hodnoty jmenovitého pfíkonu na pfístrojové zásuvce viz technické údaje Dbát na to aby byl elektricky nástroj pri zastrcení a vytáhnutí zástrcky vypnuty Elektrické nástroje pfípojit na prístrojové zásuvce 1 4 56 3 7 Pripojení pneumatického náradí A Dbejte na to aby pri prípojování a odpojování odsávání bylo pneumatické náradí vypnuté Pro pripojení pneumatického náradí Festool se systémem IAS je nutná prípojka IAS 454757 Spinaci automatíka vysavace tak funguje i ve spojení s pneumatickym náradím Prípojte prívod stlaceného vzduchu s pneumati ckym tlakem 6 bar k prípojce stlaceného vzduchu zástrcka 1 5 Prípojku IAS zapojte do otvoru pro odsávání 1 7 Potrubí tlakového vzduchu z prípojky IAS spojte s prípojkou stlaceného vzduchu spojka 1 1 Navíc doporucujeme montáz úpravné jednotky VE 452797 Úpravná jednotka fíltruje a primazává stlaceny vzduch a umoznuje regulaci tlaku vzduchu Aby byla zajísténa bezchybnáfunkce zarízení musi byt provozní tlak 6 bar a na prípojku IAS musi byt namontován tlumic hluku 4 Vymènafiltru Pri následujících pracích je treba dbát na to aby se zbytecné nerozvífíl prach U prachu které ohrozují zdraví noste ochrannou protiprasnou masku P2 4 1 Vymènte filtracní vak 493 777 Otevrete uzavírací prezky 1 12 sejmète homi cást 1 13 Objímku filtracního sácku 3 2 stáhnète ze vstupní tvarovky 3 1 Objímku filtracního sácku uzavfete posuvnou krytkou 3 3 Sejmète filtracní sácek 3 4 opotfebovany filtracní vak odstranít die státních smèrníc Nasazení nového filtracního vaku Dulezité hrdlo filtracního vaku 3 2 silné pritlacte na saci tva rovku 3 1 homi cást nasad te zaklapnète uzavírací prezky 4 2 Vymènte filtracní vlozku 493 826 Nevysávejte bez filtracní vlozky Mohlo by tak dojítkposkozenímotoru Otevrete uzavírací prezky 1 12 sejmète homi cást vysavace 1 13 a odlozte filtracní vlozkou nahoru obr 2 Opèrny kosík filtru 2 1 uvolnète a sejmète navléknète na filtracní vlozku 2 2 ochranny vak Vyjmète filtracní vlozku a ochranny vak zavazte na uzel opotrebovany filtrovací clánek v prachotésnè uzavfeném sácku die zákonnych pfedpisu odstranit nasad te novou filtracní vlozku Pfílozte upínací kotouc utáhnète upínací matici homi cást nasad te zaklapnète uzavírací prezky 4 3 Vyprázdnèní vody Sbérnou nádobu 1 10 Ize pro vyprázdnèní nasáté vody vyklopit Otevrete uzavírací prezky 1 11 sejmète homi cást 1 13
