IM2021

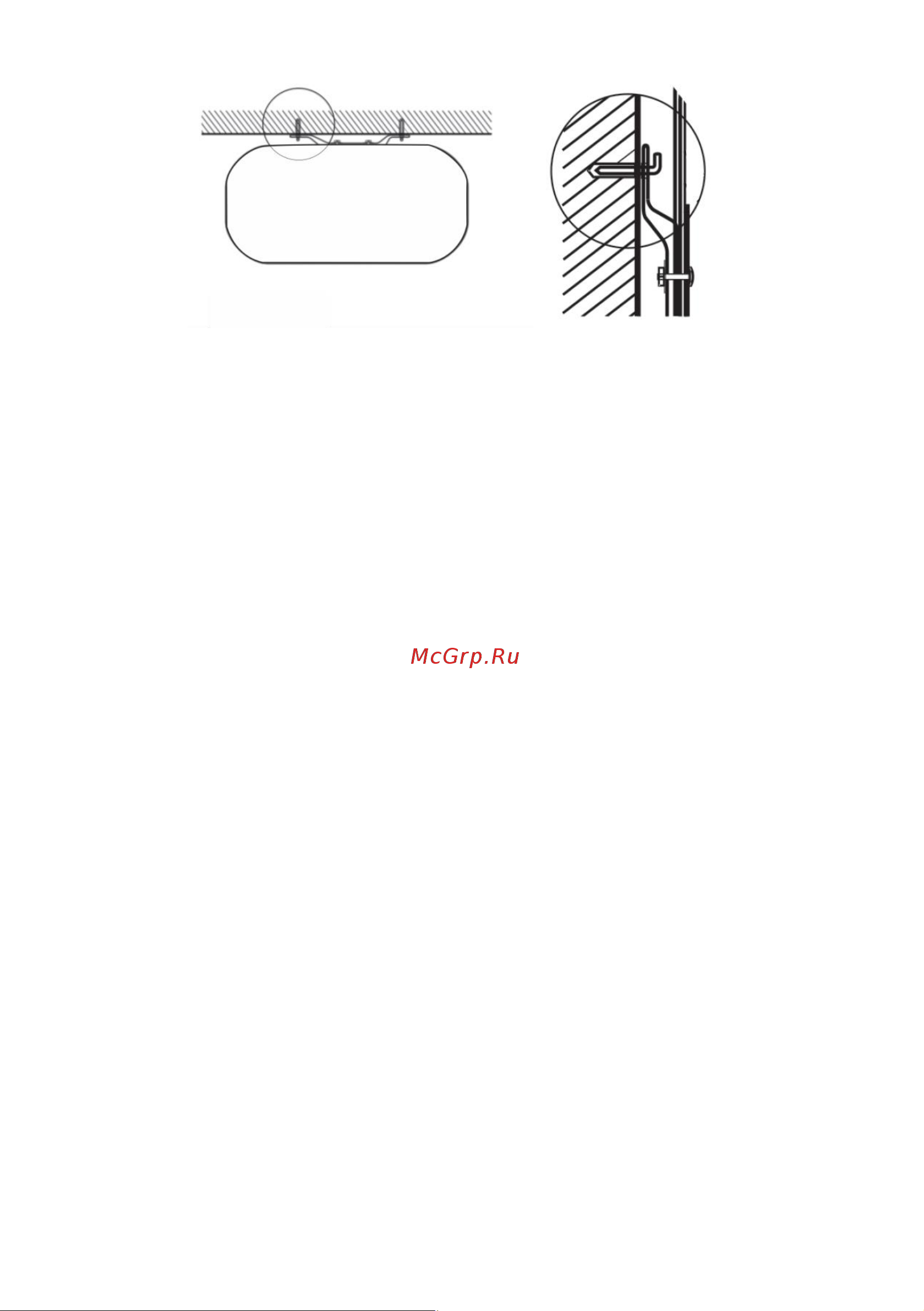

Рисунок 3 Рисунок 4

После того, как вы выбрали правильное место установки водонагревателя,

определите точки для отверстий под анкерные болты с крюками (определяются в

соответствии со спецификацией прибора, который вы выбрали). Просверлите в

стене два отверстия соответствующей глубины с использованием сверла,

подходящего по размеру под анкерные болты, прилагаемые к водонагревателю,

вставьте винты, поверните крюк вверх, плотно затяните гайки и затем повесьте

электрический водонагреватель на эти крюки (рисунки 3,4)

Подключение к водопроводной магистрали

1. Водонагреватель подключается к водопроводной магистрали с давлением

минимум 0,1 МПа, максимум 0,7 МПа.

ПРИМЕЧАНИЕ!

Водонагреватель является прибором, действующим таким образом, что

давление воды в водонагревателе, соответствует давлению воды в

водопроводной магистрали. Если в магистрали давление превышает 0,7 МПа, то

следует смонтировать перед водонагревателем редуктор давления, чтобы

давление не превышало 0,7 МПа.

2. Для подключения водонагревателя к водопроводной магистрали применяются

трубы диаметром 12 мм (G1/2).

3. Для предотвращения протечки при подсоединении труб используйте

резиновые уплотнительные прокладки на резьбовых окончаниях труб.

4. На входной патрубок, обозначенный голубым цветом и стрелкой направления

течения воды, накрутите предохранительный клапан так, чтобы течение воды

совпадало с направлением стрелки на корпусе клапана. На отверстие сброса

давления предохранительного клапана (см. рисунок 5) оденьте дренажную

трубку* для отвода воды (возможно появление при нагревании) в канализацию

(трубку необходимо направить строго вниз и запрещено перегибать её).

5. Водонагреватель со смонтированным клапаном подключите к водопроводной

магистрали – в месте подведения воды установите отсечной кран.

6. К выходному патрубку, обозначенному красным цветом, подсоедините

желаемое количество точек потребления.

7. Откройте отсечной кран водопроводной магистрали и один из разборных

кранов. После наполнения резервуара, о чем свидетельствует вытекание воды
