IM2021
8
7. СБОРКА И УСТАНОВКА
Установка конвектора на стену
1. Раскройте заводскую упаковку и аккуратно извлеките из неё прибор.
2. Удалите уплотнители из пенопласта с краёв прибора и освободите его от
полиэтилена.

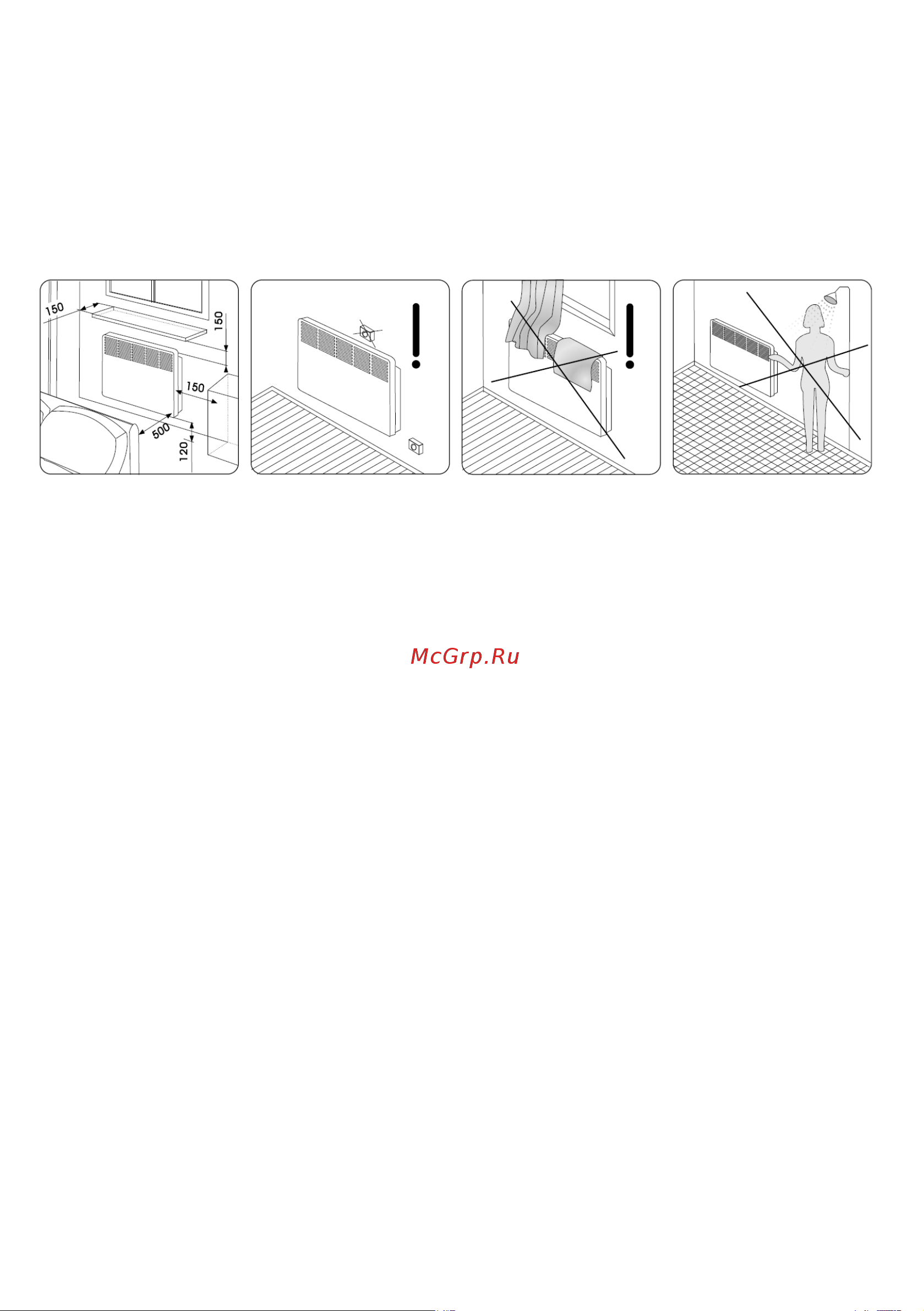

Рисунок 3
Размеры указаны в миллиметрах
3. В соответствие с рисунком 3 определите место установки конвектора с
соблюдением минимальных расстояний от предметов и минимального
расстояния от пола.
4. В соответствии с расстояниями, указанными на рисунке 4, отметьте на стене
места размещения кронштейнов. Просверлите отверстия (диаметр сверла 6 мм),
вставьте дюбели (не входят в комплект поставки), закрепите кронштейны на
стене с помощью шурупов.
5. Переверните прибор, прикрутите с помощью отвертки и винтов крепежи к
нижней части прибора с левой и правой сторон (рисунок 5).
6. Разместите конвектор на кронштейнах. Поставьте разметку на стене через
отверстия крепежей (см. п. 5), после чего снимите прибор с кронштейнов.
Просверлите отверстия (диаметр сверла 6 мм), вставьте дюбели (не входят в
комплект поставки (рис. 6)).
7. Разместите прибор на стене, повесив его на кронштейны и зафиксировав с
помощью шурупов через крепежи в нижней части прибора (рис. 7).
