Теплосчетчики КМ-5.Методика поверки. МП 18361-10

Примечание — К служебному меню при поверке доступ разрешается с помощью

пломбируемого переключателя GR, расположенного на основной плате. После проведения

поверки этот переключатель должен быть снова опломбирован.

6.6.2 Подробное описание режима ПОВЕРКА приведено в документе «Теплосчетчики

КМ-5. Руководство по эксплуатации»

6.6.3 Для выбора пункта меню ПОВЕРКА, нажимают три раза клавишу "↓" на лицевой

панели вычислительного устройства КМ-5. При этом на дисплее отобразится надпись

ПОВЕРКА.

6.6.4 Для каждого поверяемого канала КМ-5 с помощью средств поверки последова-

тельно устанавливаются эталонные значения измеряемой величины для заданных точек по-

верки. В каждой точке поверки проводятся не менее трех единичных измерений (наблюде-

ний).

6.6.5 Вход в меню ИЗМЕРЕНИЯ, осуществляется подачей команды «Ввод», для чего

одновременно нажимаются клавиши "S" и "→". При этом на дисплее КМ-5 отображается

надпись НАЧАЛО ИЗМЕРЕНИЙ.

6.6.6 Начало выполнения измерений, осуществляется однократным нажатием клавиши

"↓" или подачей на контакты "+SS" и "-SS" (Старт/стоп) сигнала СТАРТ – напряжения плюс

12 В (которое подается автоматически, например, с расходомерной установки). При этом на

дисплее КМ-5 отображается надпись ИДУТ ИЗМЕРЕНИЯ .

6.6.7 Окончание единичного измерения осуществляется однократным нажатием

клавиши "↓" или снятием с контактов "+SS" и "-SS" (Старт/стоп) напряжение +12 В. При

этом на дисплее КМ-5 отображается надпись КОНЕЦ ИЗМЕРЕНИЙ.

Наименьшее время единичного измерения выбирается:

- для каналов давления температуры и разности температур (без датчиков ) – 20 с;

- для каналов расхода - по времени наполнения при заданном расходе поверочной

средой эталонной емкости;

- для импульсных входов каналов объема с применением преобразователей объе-

ма по времени приема пакета из 1000 импульсов.

Примечание — Для всех модификаций КМ-5 (кроме КМ-5-6И) по требованию потре-

бителей число импульсов в пакете может быть увеличено до 10000 с сохранением частоты их

следования.

6.6.8 За время единичного измерения Tss = (Тстоп – Tстарт) КМ-5 измеряет и запоми-

нает значения объема и массы измеряемой среды, прошедшей через преобразователь расхо-

да, а также средние за время Тss значения объемного и массового расхода, температуры, и

давления измеряемой среды.

6.6.9 Снятие с дисплея КМ-5 значений измеренных величин осуществляется последова-

тельным нажатием клавиши "→": при этом на дисплее КМ-5 будут последовательно ото-

бражаться измеренные величины (рисунок 1.), где: Tss = (Тстоп – Tстарт) - время единичного

измерения; Gv – средний за время Tss объемный расход; Gm – средний за время Tss массо-

вый расход; V – объем, накопленный за время Tss; М – масса, накопленная за время Tss; t –

средняя за время Tss температура измеряемой среды;P – среднее за время Tss давление изме-

ряемой среды в кг/см

; Gi- среднее за время Tss значение кода расхода (служебная информа-

ция)

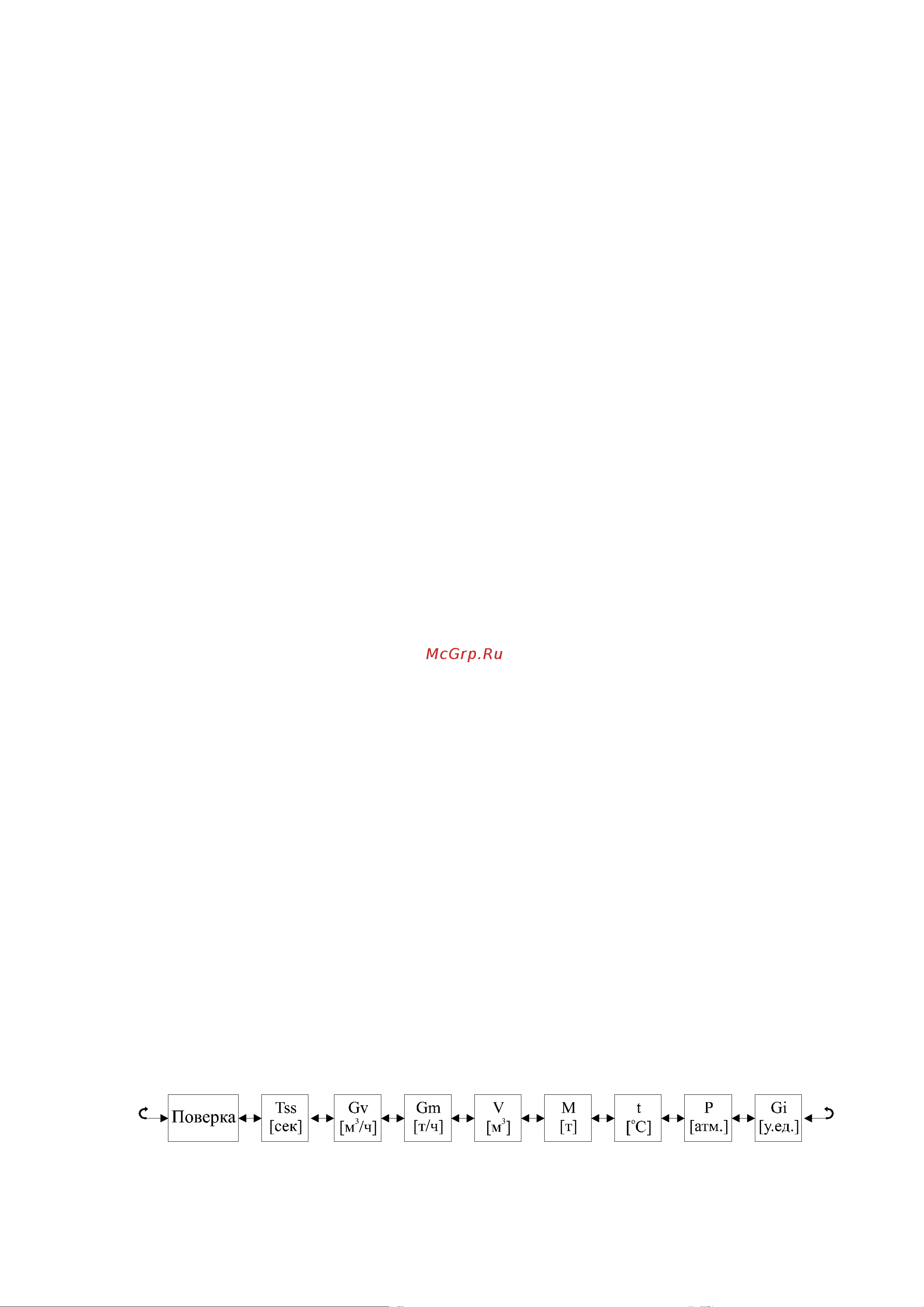

Рисунок 1. Строка измеренных величин в меню ПОВЕРКА.
