Установка устройства в приборную панель

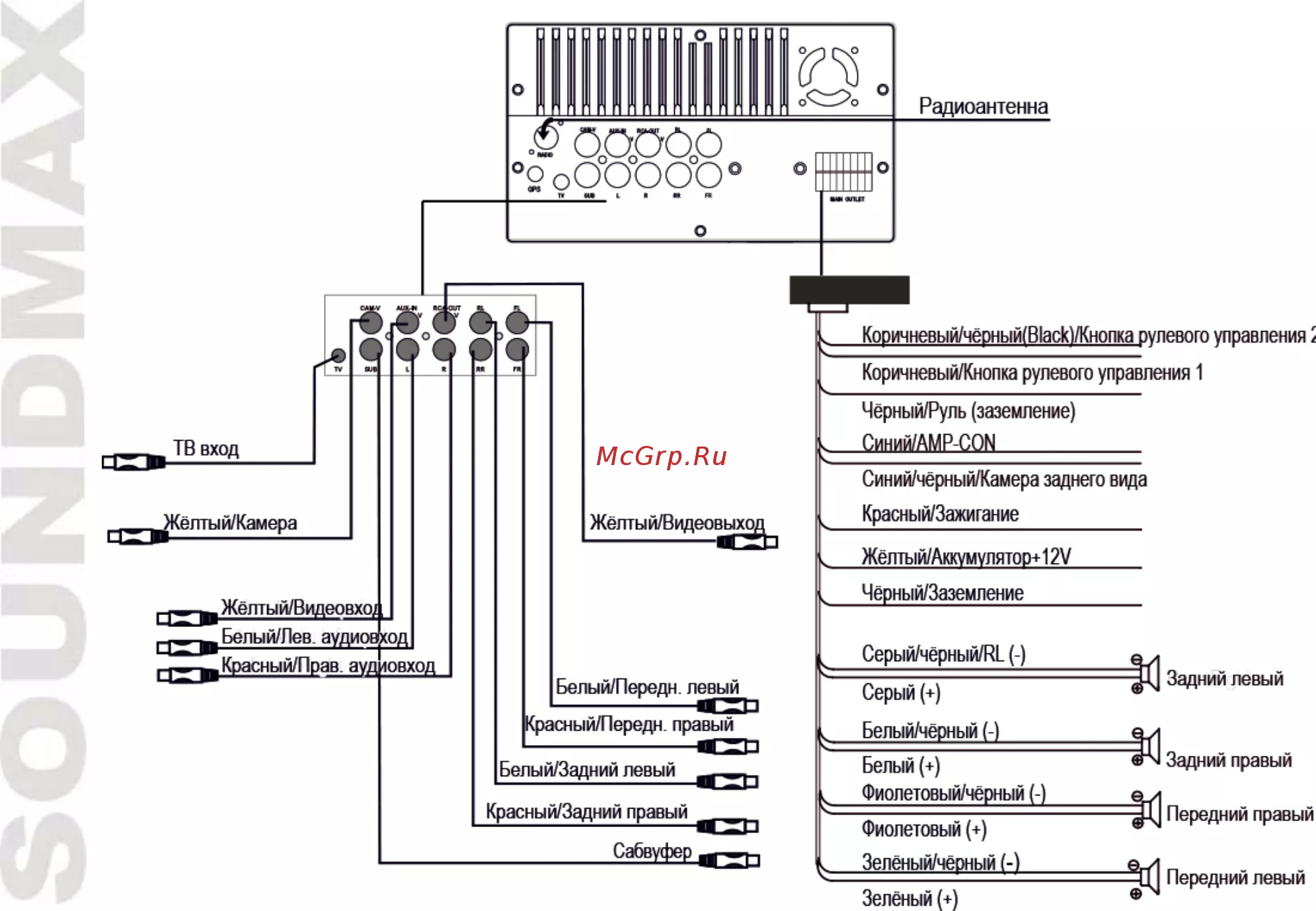

Подсоедините аудио-видеоконнектор к соответствующему разъему на задней панели устройства в

соответствии со схемой электрических подключений (см. далее).

Прикрепите крепежные скобы к боковым панелям устройства с помощью винтов (2).

Наденьте декоративную рамку (1) на переднюю панель устройства. (Для некоторых автомобилей

декоративная рамка не требуется).

При работе устройство может сильно нагреваться, поэтому кабели не должны касаться корпуса

устройства. При плавлении оплетки кабелей возможно короткое замыкание.

Извлечение устройства из приборной панели:

Отключите питание устройства. Отключите

клемму с отрицательного полюса аккумулятора

автомобиля. Сначала снимите декоративную

рамку (1) с устройства, потянув ее вверх и на

себя. Извлеките устройство из cлота и

отсоедините все кабели.
