Использование разъема ISO

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как

показано на рисунке.

2. Для подключений без разъемов ISO внимательно проверьте все провода перед

подключением, неправильное подключение может привести к повреждениям

изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания

батареи в соответствии с приведенной таблицей.

Номер

Функция

Разъем A

Разъем B

Задний правый(+)---Фиолетовый

Задний правый(-)---Фиолетовый/Черный

Передний правый(+)---Серый

Питание 12В (+)/желтый

Передний правый(-)---Серый/Черный

Питание антенны/синий

Передний левый(+)---Белый

Подсветка панели/оранжевый

Передний левый((-)---Белый/Черный

Зажигание/красный

Задний левый(+)---Зеленый

Заземление/черный

Задний левый(-)---Зеленый/Черный

Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления

дополнительным усилителем.

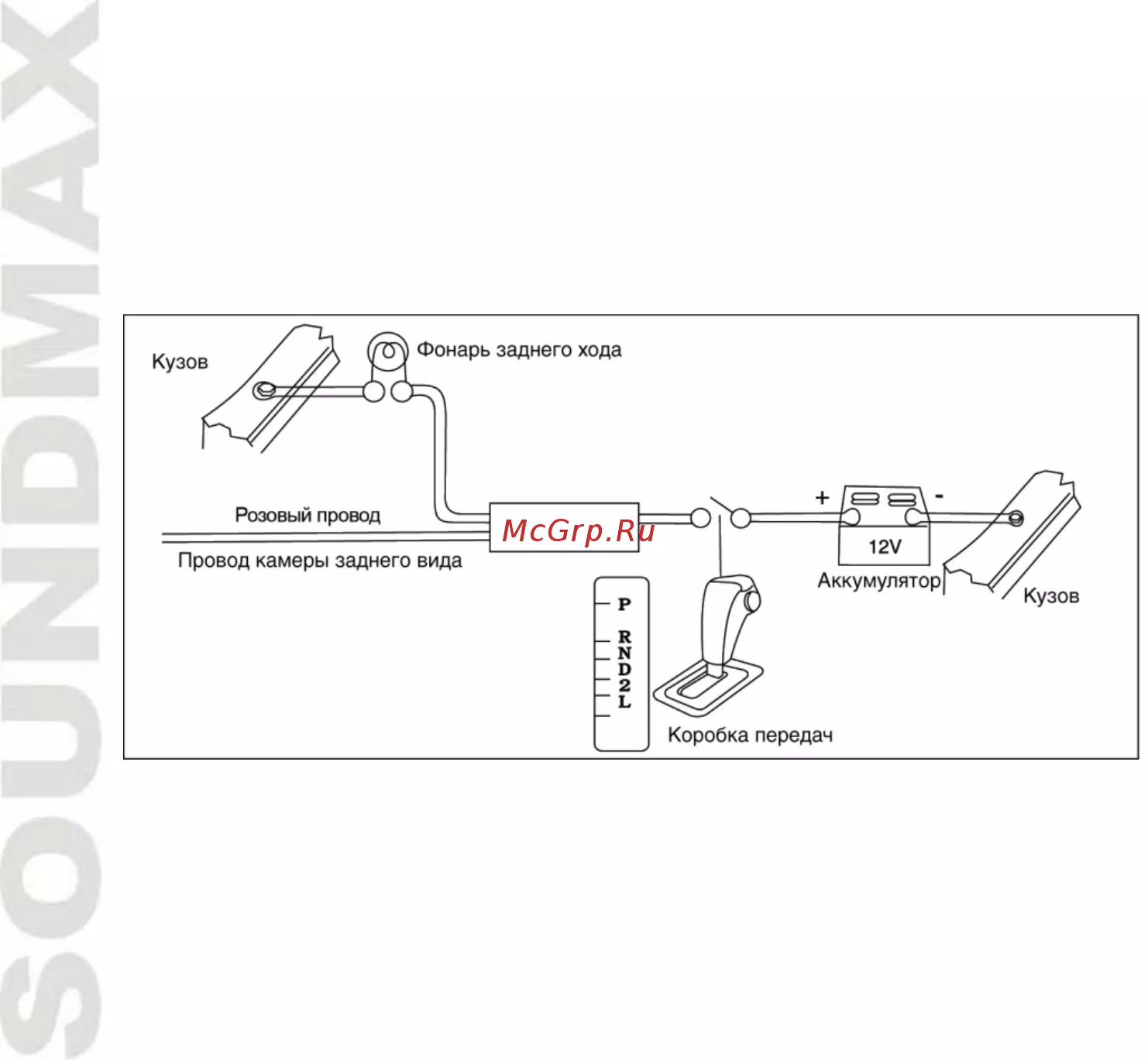

Подключение парковочного провода
