пользование винтов, отличных от входящих в комплект поставки, – все это может привести к по-

вреждению или падению телевизора.

♦ Крепление опорных ножек на телевизор.

ВНИМАНИЕ! Для обеспечения устойчивости телевизора, соблюдайте правильность

установки опорных ножек. Опорные ножки должны располагаться таким образом, чтобы

их большая выступающая часть находилась со стороны экрана. Неправильно установ-

ленные опорные ножки могут привести к опрокидыванию телевизора.

• Телевизор расположите на ровной горизонтальной поверхности лицевой стороной вниз,

приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана.

• На нижнюю часть корпуса телевизора в соответствии с рисунком 3, совместив направ-

ляющие, установите опорные ножки. Большая выступающая часть ножек должна находиться со

стороны экрана. Закрепите самонарезающими винтами из комплекта поставки для телевизоров:

24LH  4х14 (2 шт); 32LH  4х16 (4 шт).

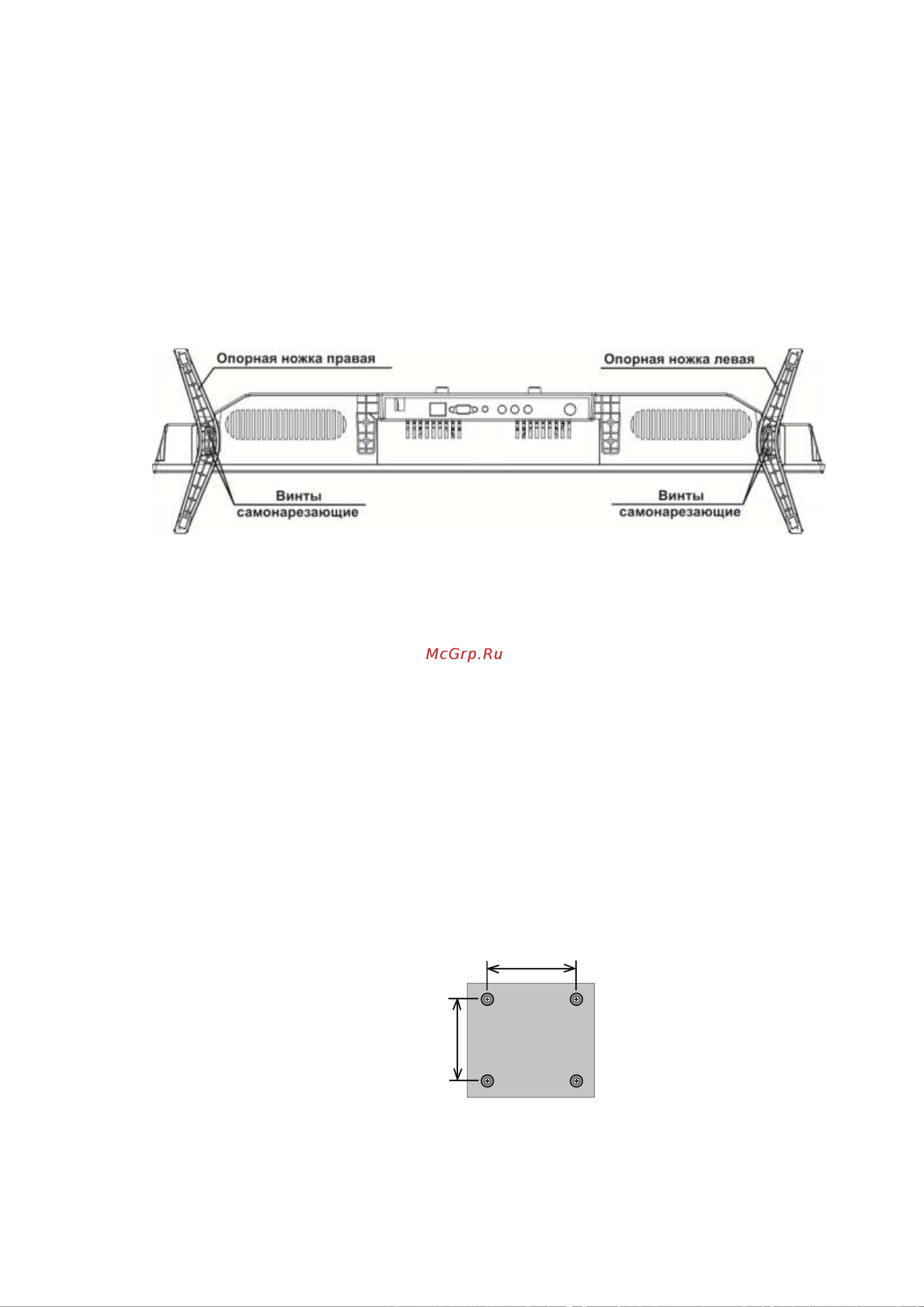

Рисунок 3

ПРИМЕЧАНИЕ – Вид телевизора на рисунке 3 показан условно. Крепление опорных ножек

на Вашей модели телевизора производите в соответствии с фактическим внешним видом.

♦ Крепление телевизора на стене.

ПРИМЕЧАНИЕ – В связи с расположением панели разъемов при креплении телевизора

на стене следует убедиться, что между кожухом телевизора и стеной имеется достаточ-

ное расстояние для прокладки соединительных кабелей.

• Телевизор расположите на ровной горизонтальной поверхности лицевой стороной вниз,

приняв меры (подстелите какую-нибудь ткань), препятствующие повреждению экрана. Затем вы-

крутите винты (рисунок 3), крепящие опорные ножки к корпусу телевизора.

• Крепление телевизора 32LH на стене осуществляют с помощью специального крон-

штейна.

На кожухе телевизора настенный кронштейн крепится винтами, вкручиваемыми в четыре

резьбовых отверстия (рисунок 2б, поз.16). Рекомендуемый размер винтов  M4x8.

ВНИМАНИЕ! Кронштейн и винты для крепления кронштейна к кожуху телевизора в

комплект поставки не входят и приобретаются отдельно.

Размеры кронштейна определяются расстоянием между резьбовыми отверстиями

(см. рисунок 4).

100

Рисунок 4 – Размеры для выбора настенного кронштейна

• Крепление телевизора 24LH на стене осуществляют с помощью кронштейна из ком-

плекта поставки. Кронштейн состоит из двух частей: большей (А) и меньшей (В). Комплектуется

дюбелями (4 шт), самонарезающими винтами 5х30 (4 шт) и винтами М4х6 (4 шт).
