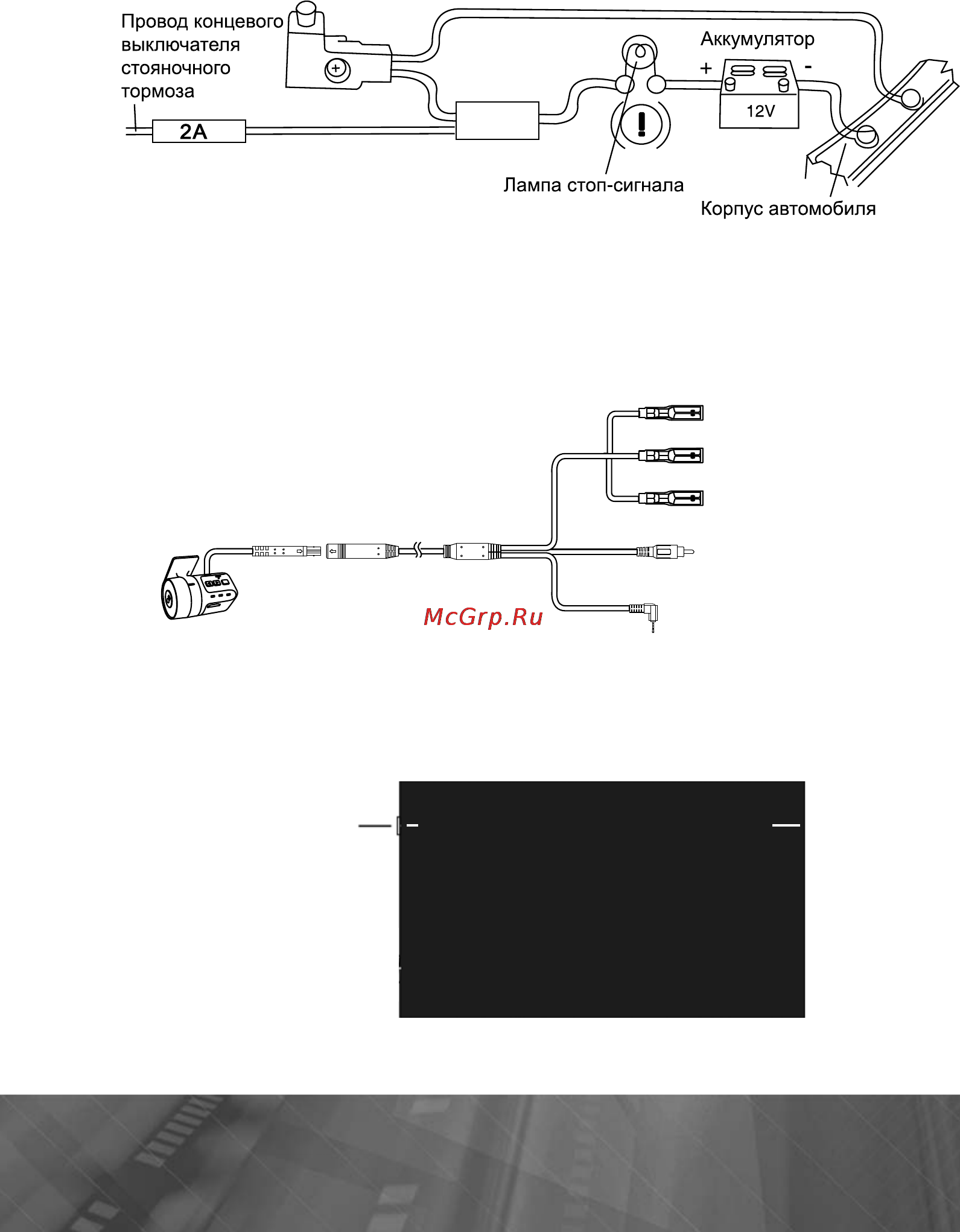

Зеленый BRAKE Подключите данный провод к проводу концевого выключателя стояночного тормоза Чтобы предотвратить просмотр видео и изображений во время движе ния на экран будет выводиться предупреждающее сообщение до тех пор пока не будет включен стояночный тормоз Пассажиры на заднем сидении могут про сматривать изображение на дополнительном мониторе в комплект не входит Корпус автомобиля Схема подключения видеорегистратора Отключите питание устройства и подключите провода видеорегистратора вхо дит в комплект как указано на схеме подключения на стр 56 и на рисунке ниже Красный нн 41 К проводу DVR_ACC Желтый нНР Н К проводу DVRJ3ATT Чёрный ччг н К проводу DVR_GND Желтый RCA 8ИЩ К разъему DVR VIDEO DVR BUS Tj К разъему DVR BUS Reg 4000HD Разъем для подключения ТВ тюнера TV BUS Отключите питание затем подключите к данному разъему выносной ТВ тюнер используя кабель входящий в комплект поставки Разъем для подключения антенны с разъемом диаметром 3 5 мм ANT ТО HEAD UNIT Разъем для подключения к головному устройству TV Tuner 59
