311.01.00.000-02 РЭ
21
ПРИЛОЖЕНИЕ Г
(обязательное)
ИП1, ИП2– источник питания постоянного тока с напряжением Uп=(24±4)В;
R1 – резистор марки С2-23 (31) кОм или аналогичный;
Rн – сопротивление нагрузки токового выхода;
Сч – частотомер Ч3-63 ДЛИ2.721.007 ТУ;
В – вольтметр универсальный типа В7-38 Гр2.710.031 ТУ;
I
вых
– выходной токовый сигнал;
f
вых
– импульсный выходной сигнал.
П р и м е ч а н и е – Частотомер должен обеспечивать время измерения не менее 10 с.

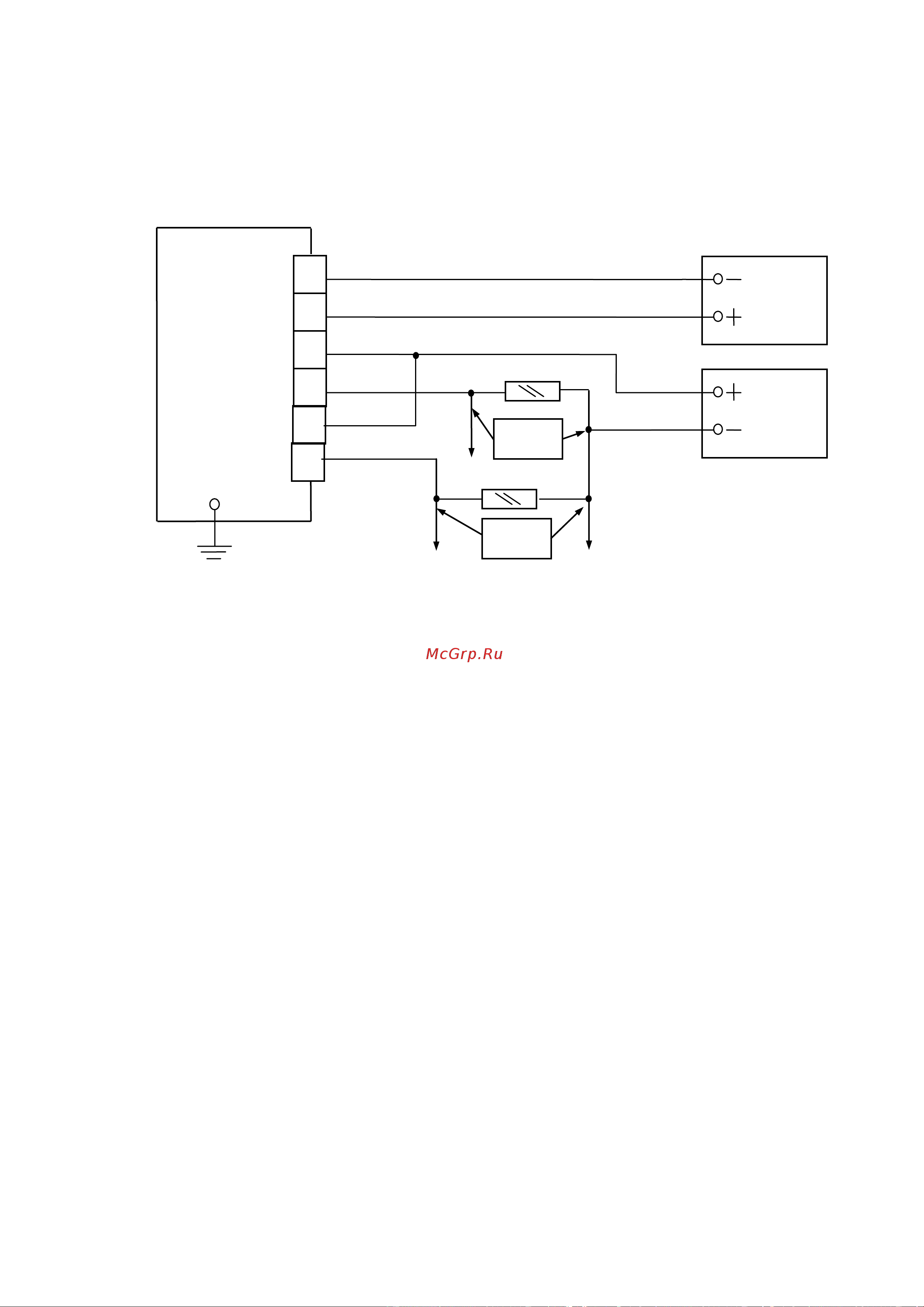

Рисунок Г.1 - Датчик расхода ДРГ.М (без цифрового выхода).
Схема подключения при измерении
расхода без использования вторичного прибора (контроллера)
-Uп
+Uп
Вых -
Вых +
ИП1
ИП2
R1
f
вых
Датчик
расхода
ДРГ.М
Х2
Х1
-4_20мА
1
4
3
2
5
6
+4_20мА
Rн
I
вых
+ Сч -
+ В -
