10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При проведении ТО проверяется наличие накипи на ТЭНе. Одновременно с

этим удаляется осадок, который может образоваться в нижней части ЭВН. Если на

ТЭНе образовалась накипь, то её можно удалить с помощью специальных чистя-

щих средств, либо механическим путем. Рекомендуется через год с момента под-

ключения ЭВН провести первое техническое обслуживание работниками специа-

лизированной организации и по интенсивности образования накипи и осадка опре-

делить сроки проведения последующих ТО. Данное действие максимально про-

длит срок эксплуатации ЭВН.

ВНИМАНИЕ! накопление накипи на ТЭНе может стать причиной его

повреждения.

Примечание: Повреждение ТЭНа из-за образования накипи не подпадает под

действие гарантийных обязательств. Регулярное техническое обслуживание не

входит в гарантийные обязательства изготовителя и продавца.

Для проведения ТО необходимо выполнить следующее:

 отключить электропитание ЭВН;

 дать остыть горячей воде или израсходовать ее через смеситель;

 перекрыть поступление холодной воды в ЭВН;

 отвинтить предохранительный клапан или открыть сливной вентиль;

 на патрубок подачи холодной воды или на сливной вентиль надеть рези-

новый шланг, направив второй его конец в канализацию;

 открыть кран горячей воды на смесителе и слить воду из ЭВН через шланг

в канализацию;

 снять защитную крышку, отключить провода, отвинтить и извлечь из кор-

пуса опорный фланец;

 очистить при необходимости ТЭН от накипи и удалить осадок из бака;

 произвести сборку, заполнить ЭВН водой и включить питание.

В моделях, имеющих дренажный патрубок, достаточно перекрыть поступление

холодной воды в ЭВН, открутить заглушку на дренажном патрубке и открыть кран

горячей воды. После того, как вода сольется, можно открыть на некоторое время

подачу холодной воды в ЭВН для дополнительной промывки бака.

При проведении технического обслуживания ЭВН силами специализирован-

ной организации в сервисном талоне должна быть сделана соответствующая от-

метка.

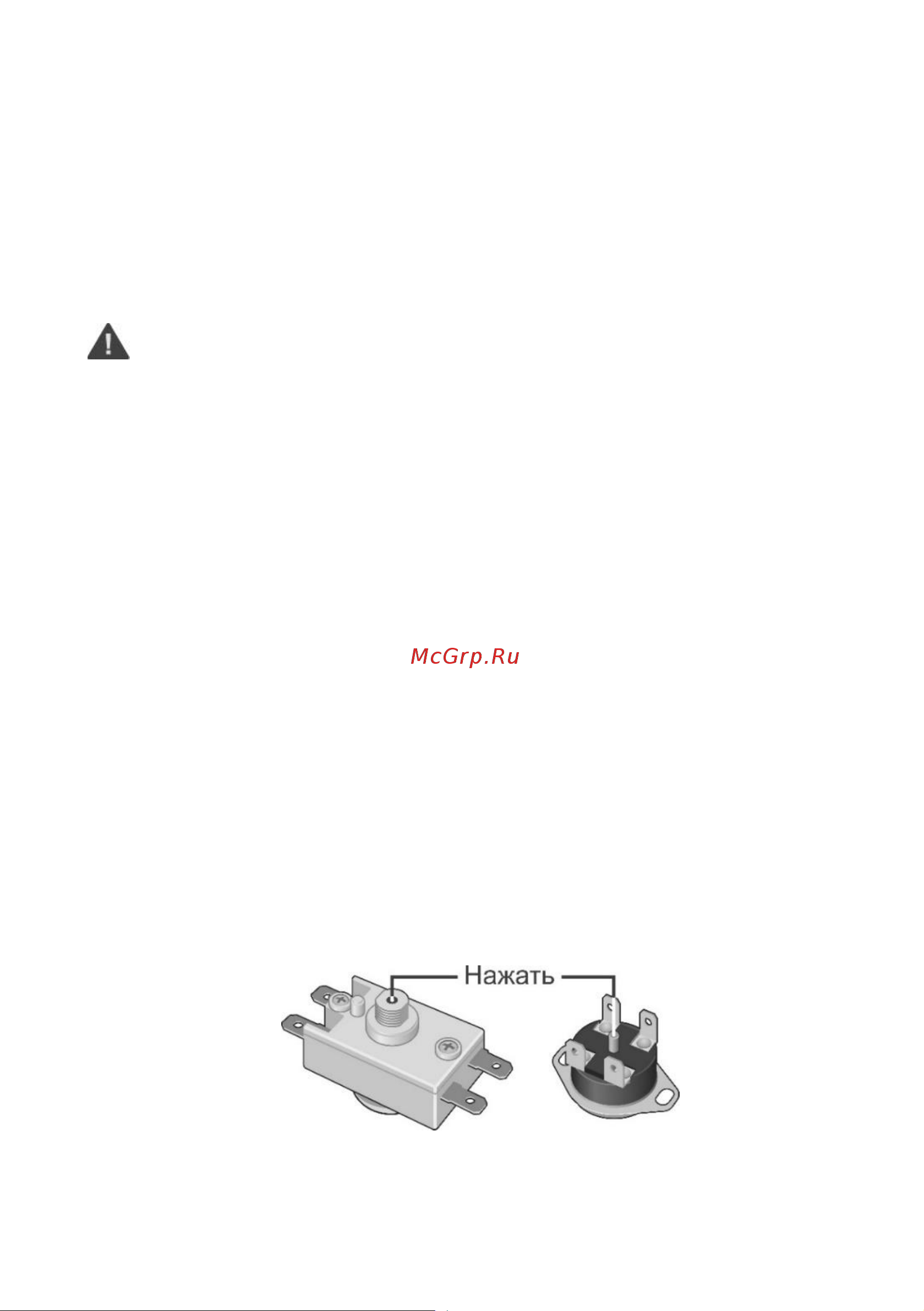

Рисунок 3. Возможные схемы расположения кнопки термовыключателя
