ПОДГОТОВКА К РАБОТЕ

Не начинайте монтаж кухонной вытяжки и не снимайте защитную пленку с вытяжки

из нержавеющей стали, пока Вы не убедитесь в ее технической исправности путем

подключения к электрической сети и проверки всех функций. Защитную пленку с

вытяжек из нержавеющей стали рекомендуется снимать после окончания монтажа.

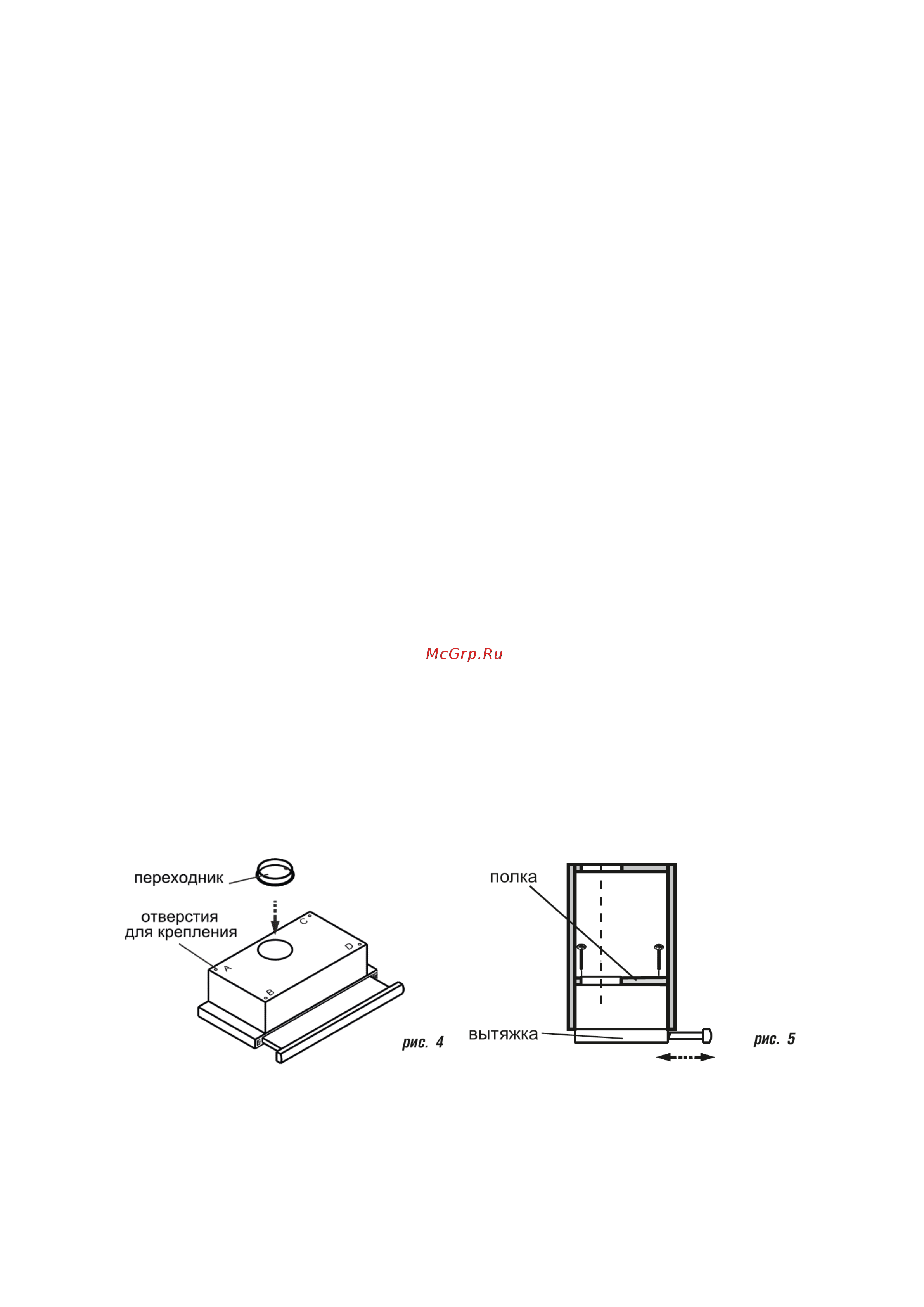

1. Установите пластиковый переходник (опционально, при его наличии в

приобретаемой Вами модели) и зафиксируйте его защелками (рис. 4). В случае

отсутствия такого переходника в комплектации модели, переходите сразу к

следующему пункту.

2. Установите лампы освещения в соответствующие установочные места

(опционально, в случае если лампы освещения находятся в комплектации

приобретаемой Вами вытяжки без предварительной установки). Если лампы

освещения уже установлены, переходите к следующему пункту.

3. Начните монтаж вытяжки в верхнюю полку над плитой, как показано на рис.

5. При установке вытяжки учитывайте рекомендации по расстоянию до плиты

и информацию о габаритах устройства, приведенные ранее в тексте

руководства на рис. 1 и рис. 2. Порядок установки описан далее.

4. Просверлите четыре отверстия для крепления в нижней панели полки,

предварительно разметив их перед установкой вытяжки согласно

приобретенной Вами модели.

5. Вырежьте, предварительно разметив, отверстие в полке для переходника и

гофрированного воздуховода для отвода воздуха.

6. Вырежьте дополнительное отверстие в полке шкафа (рис. 5) для воздуховода

при работе в режиме отвода и для свободного прохождения воздуха при

работе в режиме рециркуляции.

7. Вытяжку закрепите самонарезающими винтами 4.2х41мм, входящими в

комплект поставки.

8. Выдвижная панель при движении не должна задевать за переднюю панель

полки и царапать ее.
