Этапы установки:

1. Определите центральную ось нагревательного прибора, спроецируйте ее на

стену, на которой будет монтироваться вытяжка. Отметьте все точки

крепления вытяжки. Просверлите отверстия с помощью дрели (Рис. 4).

2. В высверленные отверстия вставьте распорные дюбели. В два отверстия,

обозначенные буквой A, вкрутите шурупы, оставляя 7 мм длины шурупа

снаружи дюбеля (Рис. 5).

3. Откройте крышку вытяжки и снимите жироулавливающий фильтр (рис. 6).

4. Повесьте крепления крышки на два ослабленных винта (Рис. 7).

5. Выровняйте корпус вытяжки. Поворачивая элемент, помеченный буквой A,

установите вытяжку в горизонтальное положение, (рекомендуется

использовать строительный уровень для выравнивания), затем затяните два

вставленных винта и вкрутите оставшиеся два (Рис. 8).

Установите крышку вытяжки на корпус. Затем осторожно сдвиньте часть

вытяжки, отмеченную буквой B, вверх, чтобы ее можно было прикрутить к

фиксирующему кронштейну, ранее прикрепленному к стене (Рис. 9).

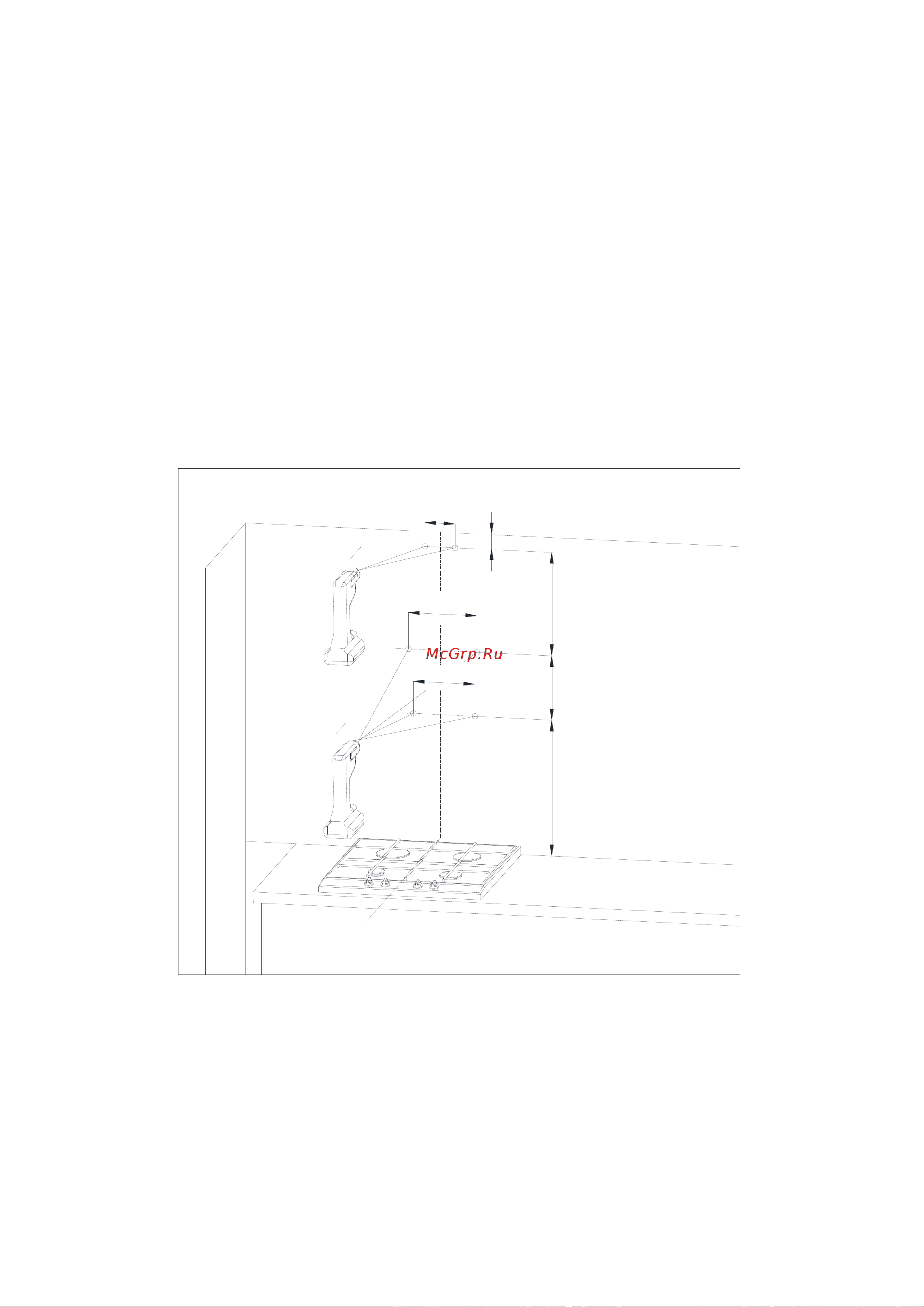

Рис. 4

250mm

4 x O8

2 x O8

195mm

142mm

L+115mm 205mm max: 500mm

min:30
