GERKULES 7,5 / 10 / 12,5 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 60

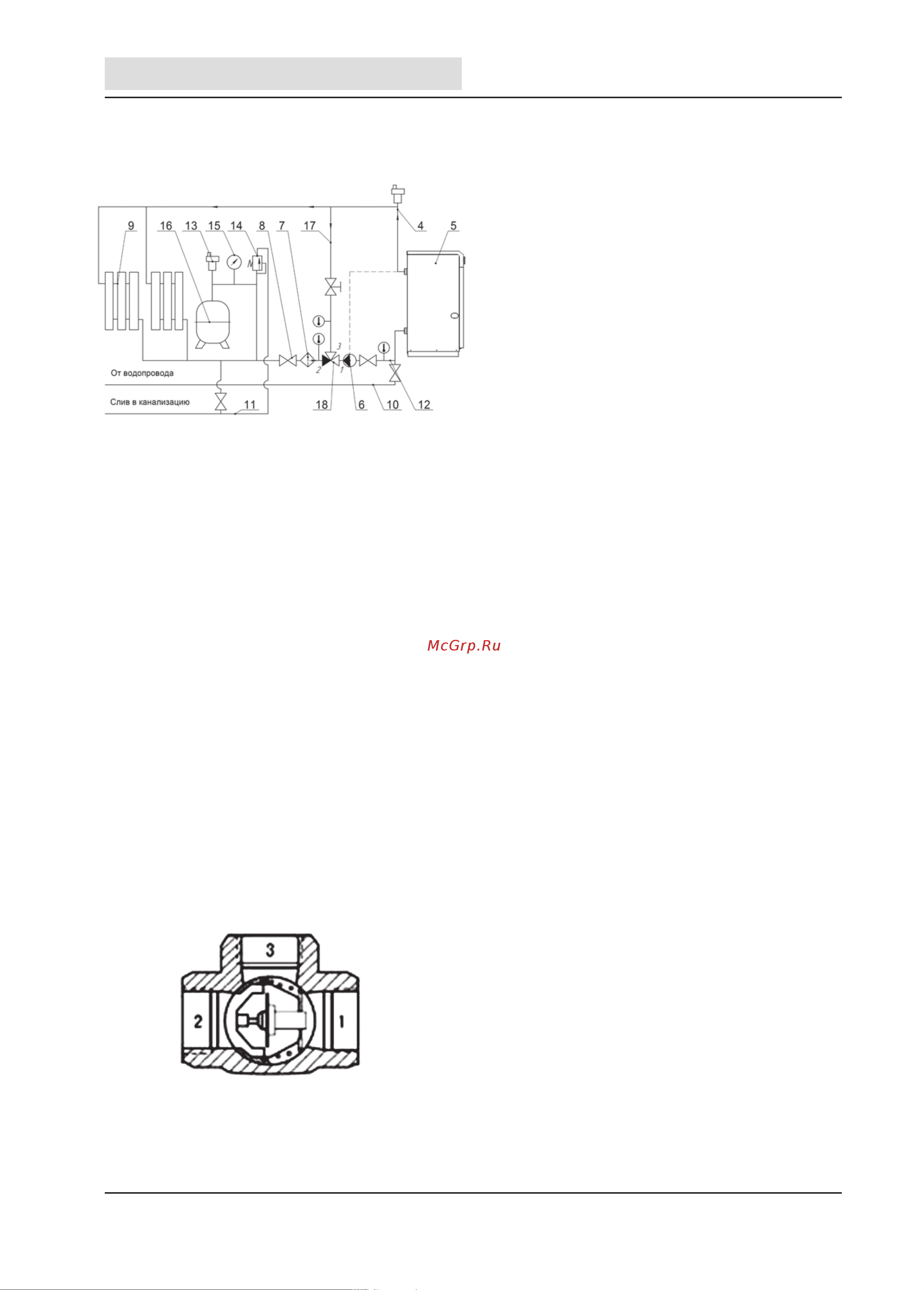

Рис. 16. Рекомендуемая гидравлическая закрытая схема системы

отопления с байпасной линией рециркуляции, автоматическим

трехходовым клапаном для прогрева теплоносителя в теплооб-

меннике котла в целях исключения образования конденсата.

Позиции штуцеров автоматического трехходового клапана:

1 – штуцер к насосу;

2 – штуцер обратной линии системы отопления;

3 – штуцер линии байпаса;

4 – трубопровод подачи;

5 – котел;

6 – циркуляционный насос;

7 – грязесборник (фильтр);

8 – запорный кран;

9 – радиатор;

10 – водопровод подпитки;

11 – сливная магистраль;

12 –трубопровод обратной воды;

13 – автоматический клапан выпуска воздуха;

14 – предохранительный клапан группы безопасности;

15 – манометр группы безопасности;

16 – расширительный бак;

17 – малый круг рециркуляции;

18 – автоматический трехходовой клапан.

Устройство автоматического

трехходового клапана

Гидравлические схемы
