Русэлт ИДП-1-1/1-2-220-А Руководство по эксплуатации исп.2 онлайн [10/22] 656912
![Русэлт ИДП-1-1/1-2-220-А Руководство по эксплуатации исп.2 онлайн [10/22] 656912](/views2/1872735/page10/bga.png)
10
ИДП
-1
А
Д

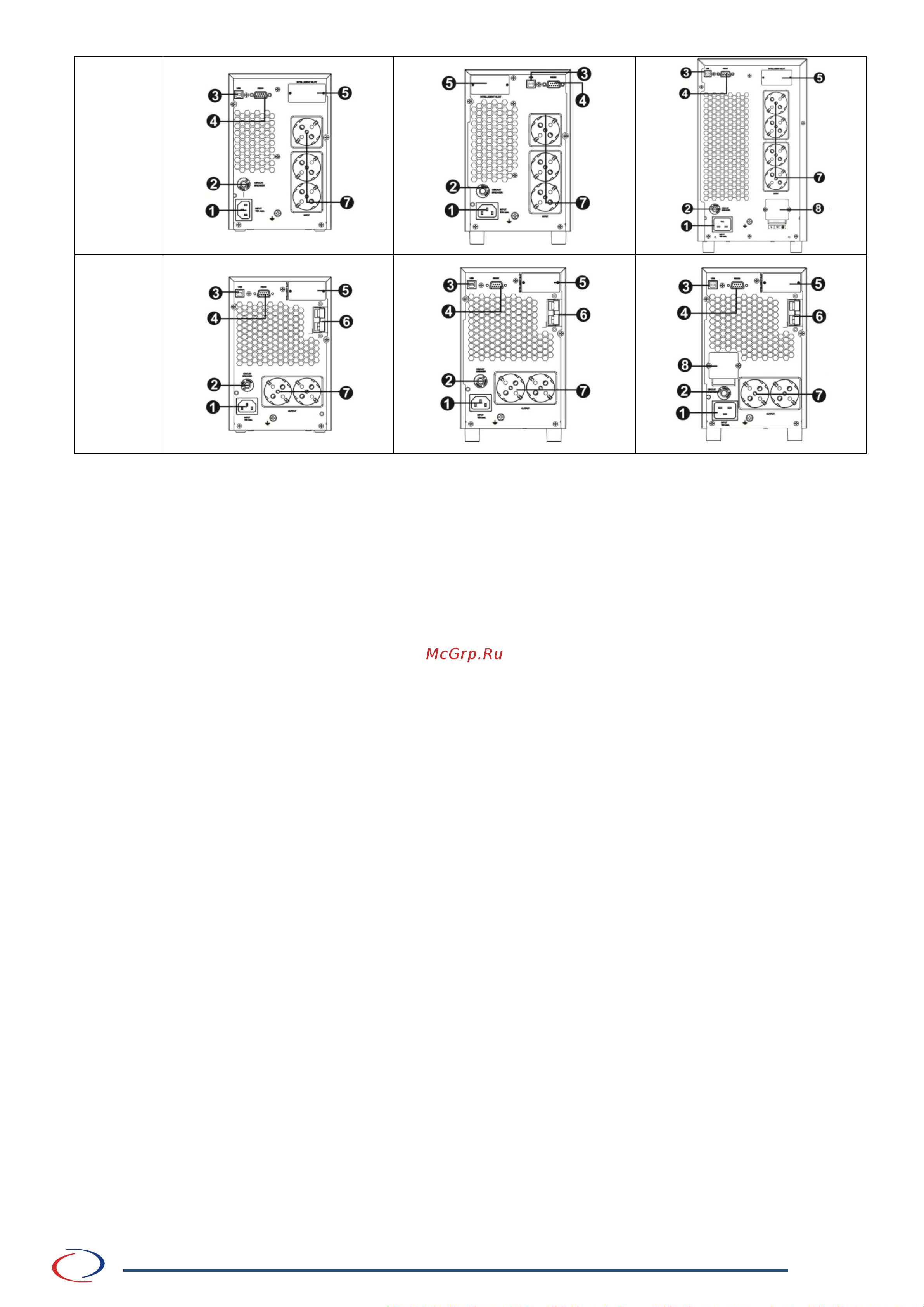

1. Розетка сетевая
2. Входной автомат;
3. USB;
4. RS-232;
5. Слот для SNMP адаптера;
6. Выходы для подсоединения внешних АБ
(возможно только для моделей Д);
7. Выходные розетки;
8. Выходные клеммы;
Для установки программного обеспечения по мониторингу ИБП требуется зайти на
сайт www.ruselt.ru в раздел Информация – Настройка SNMP для Исток серии ИДП-1 ,
скачать установочный файл и следовать инструкциям.
