GB2R Руководство пользователя
26

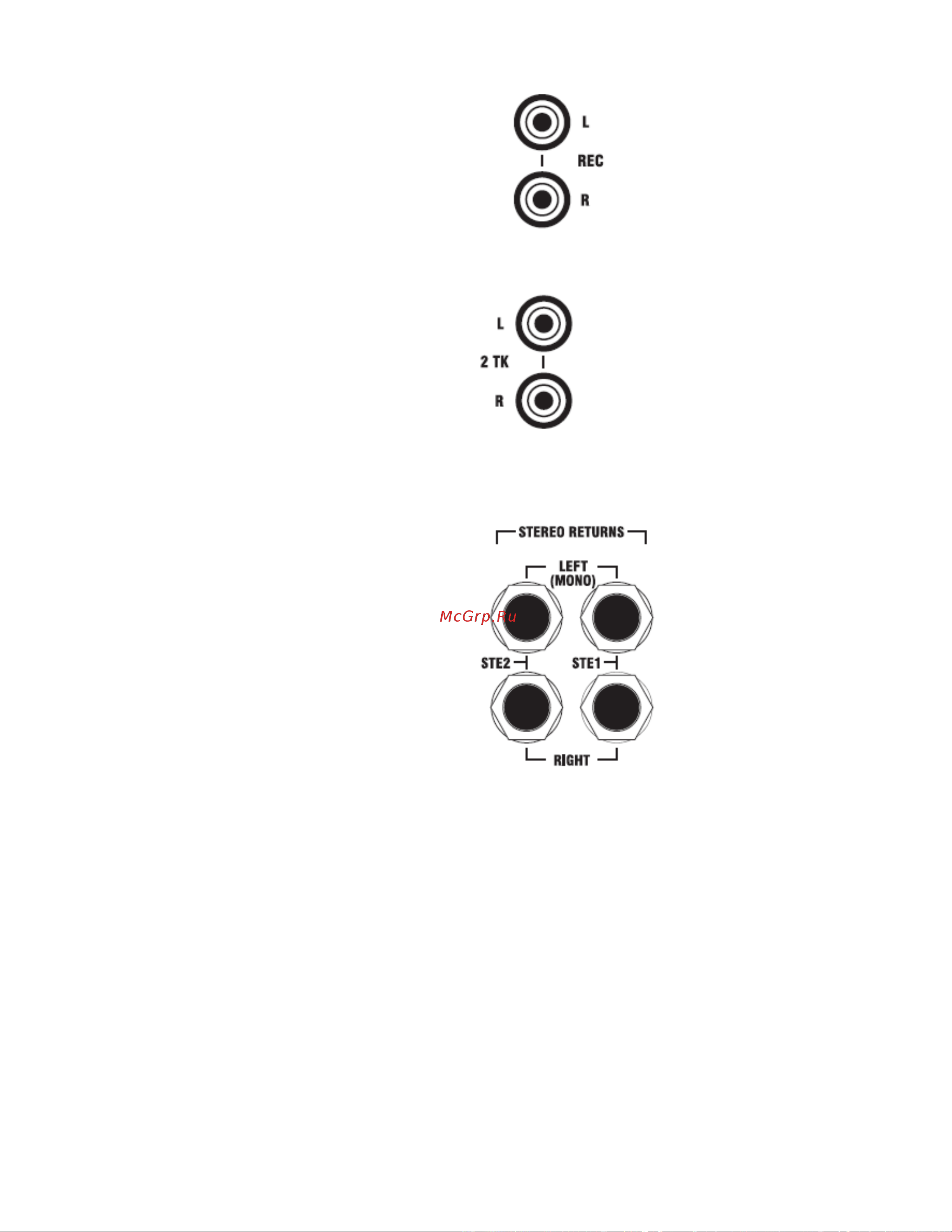

ВЫХОДЫ НА ЗАПИСЬ (REC, разъемы RCA)
Центр Сигнал
Экран Земля
2-Х ДОРОЖЕЧНЫЕ ВХОДЫ (2 TK, разъемы RCA)
Центр Сигнал
Экран Земля
ВХОДЫ СТЕРЕОВОЗВРАТОВ (STEREO
RETURNS, «джеки» 1/4” TRS)
Кончик Сигнал +
Кольцо Сигнал –
Муфта Земля
