6
СТЭМ- 3

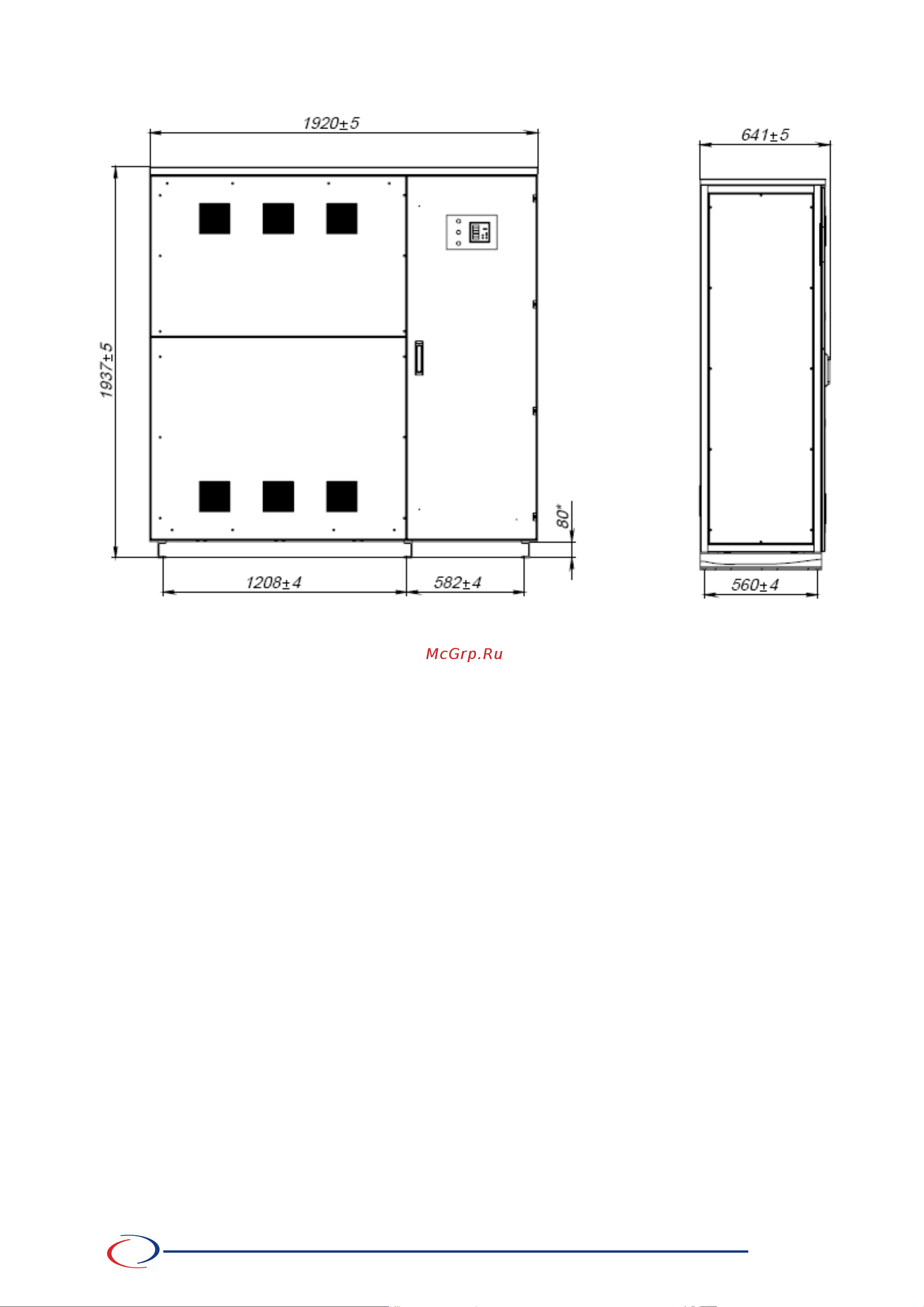

Рисунок 1. Габаритные размеры стабилизатора.
4.2. Принцип работы стабилизатора основан на изменении
напряжения, подаваемого на первичную обмотку компенсирующего
трансформатора Т1, при этом напряжение вторичной обмотки ∆U
изменяясь по величине и фазе, компенсирует отклонение напряжения
от номинального. Структурная схема стабилизатора изображена на
рисунке 2.
Регулирование напряжения производится реверсивными
электродвигателями, которые перемещают держатели с
токосъемниками по обмотке регулирующего автотрансформатора,
привод перемещает токосъемники в противоположном направлении
(если правый токосъемник перемещается вверх, то левый вниз и
наоборот). При изменении направления вращения двигателя
направление движения токосъемника изменяется на
противоположное. В крайних положениях токосъемников напряжение,
снимаемое с регулирующего автотрансформатора максимальное. Это
напряжение подается на первичную обмотку компенсирующего
трансформатора. Фаза питающего напряжения в одном крайнем
положении щетки совпадает с фазой входного напряжения, в этом
случае обеспечивается режим максимального повышения
напряжения, в другом крайнем положении находится в противофазе и
соответственно обеспечивает режим максимального понижения
напряжения. При входном напряжении равном номинальному щетки
