СТЭМ- 3

колодке. Подключите питающую сеть и нагрузку, руководствуясь

маркировкой. Цветовая маркировка фазных проводов выполнена

общепринятыми цветами, фаза А – желтый, фаза В зеленый, фаза

С – красный. Голубой - рабочий нуль.

6.5.После проверки правильности подключения в соответствии

с настоящим руководством, подайте напряжение на стабилизатор.

Подайте напряжение на стабилизатор, при этом должен

засветиться индикатор наличия входного напряжения («Сеть»).

Нажмите и удерживайте кнопку включения стабилизатора

«Стабилизатор вкл» пока не засветиться индикатор «Стабилизатор

вкл». Отпустите кнопку. На период выдержки времени подключения

нагрузки, будет светится индикатор «Авария». После выдержки

времени автоматический выключатель с электроприводом подаст

напряжение на шину «Выход» индикатор «Авария» погаснет

Проверьте выходные напряжения, с помощью прибора класса

точности не ниже 0,5 или цифрового измерителя, на холостом ходу.

Расположение органов индикации и контроля приведено на

рисунке 3.

СЕТЬ

СТАБИЛИЗАТОР

ВКЛЮЧЕН

СТАБИЛИЗАТОР

ВКЛЮЧИТЬ

СТАБИЛИЗАТОР

ОТКЛЮЧИТЬ

АВАРИЯ

ОБВОДНОЙ ПУТЬ

ВКЛЮЧЕН

ОБВОДНОЙ ПУТЬ

ВКЛЮЧИТЬ

ОБВОДНОЙ ПУТЬ

ОТКЛЮЧИТЬ

МИК

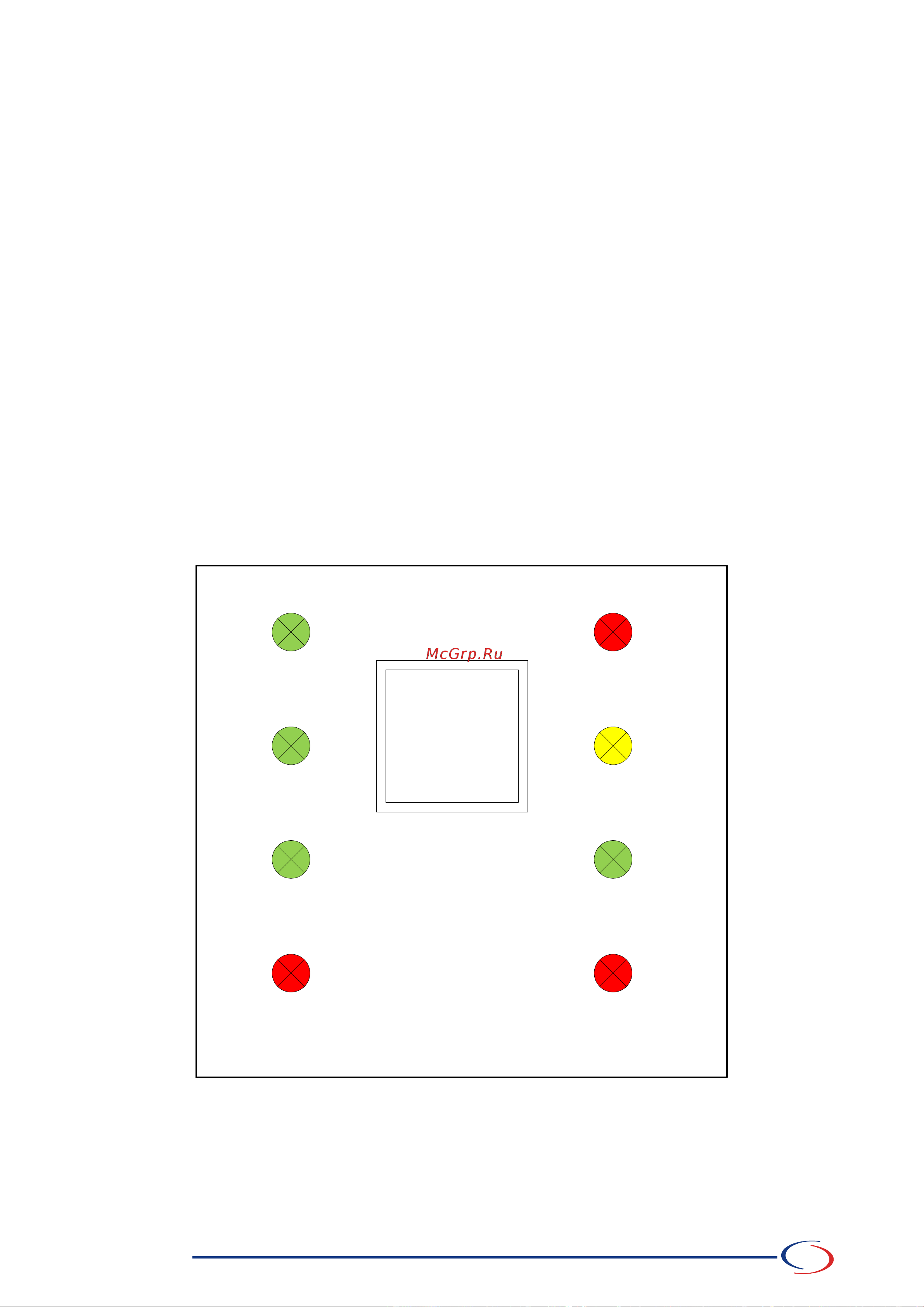

Рисунок 3.Расположение органов индикации и контроля.

Выходное напряжение может быть скорректировано

потенциометрами (PR1 А, PR1 В, PR1 С). Проверьте возможность
