6.3 Сброс максимальных и минимальных значений.

С помощью кнопки «Установить» выберите режим сброса для макси-

мальных (активен индикаторный диод Н) или для минимальных (активен ин-

дикаторный диод L) значений. Кнопками «Вверх» или «Вниз» выберите не-

обходимые параметры: напряжения (U

L-N), фазного тока (A) или суммарного

тока (ΣA). При нажатии на кнопку «Очистка» в течении 3 секунд произойдет

сброс выбранных значений.

6.4. Мониторинг параметров.

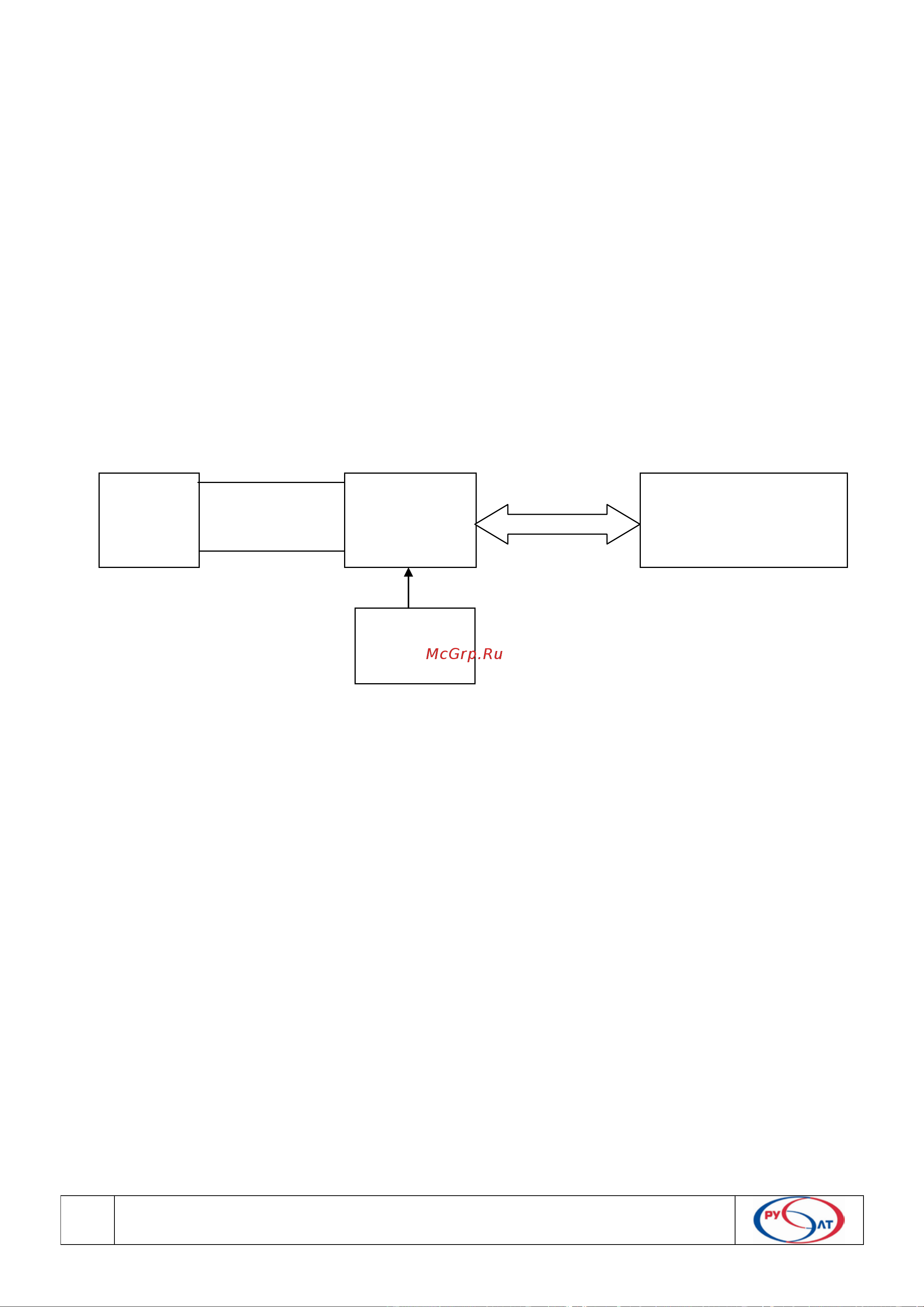

Для мониторинга параметров подключите МИК-21 к компьютеру в соответ-

ствии со схемой:

В качестве преобразователя RS232/485 можете, например, использовать

модуль ADAM-4520.

• Установите программу «MIC_2», для чего необходимо запустить програм-

му установки «Setup_ MIC_2». Далее выполняйте пункты диалога.

Запустите на компьютере программу MIC_2.

• На панели инструментов выбрать меню «Настройка». Далее необходимо

задать адрес порта СОМ (1,2 или 3), к которому присоединен интер-

RS485

МИК-2

Компьютер

RS232/485

ADAM-4520

DC 12 V

A Data +

B Data -

RS232

12 Многоканальный контроллер МИК-21
