7. СХЕМЫ ПОДКЛЮЧЕНИЯ

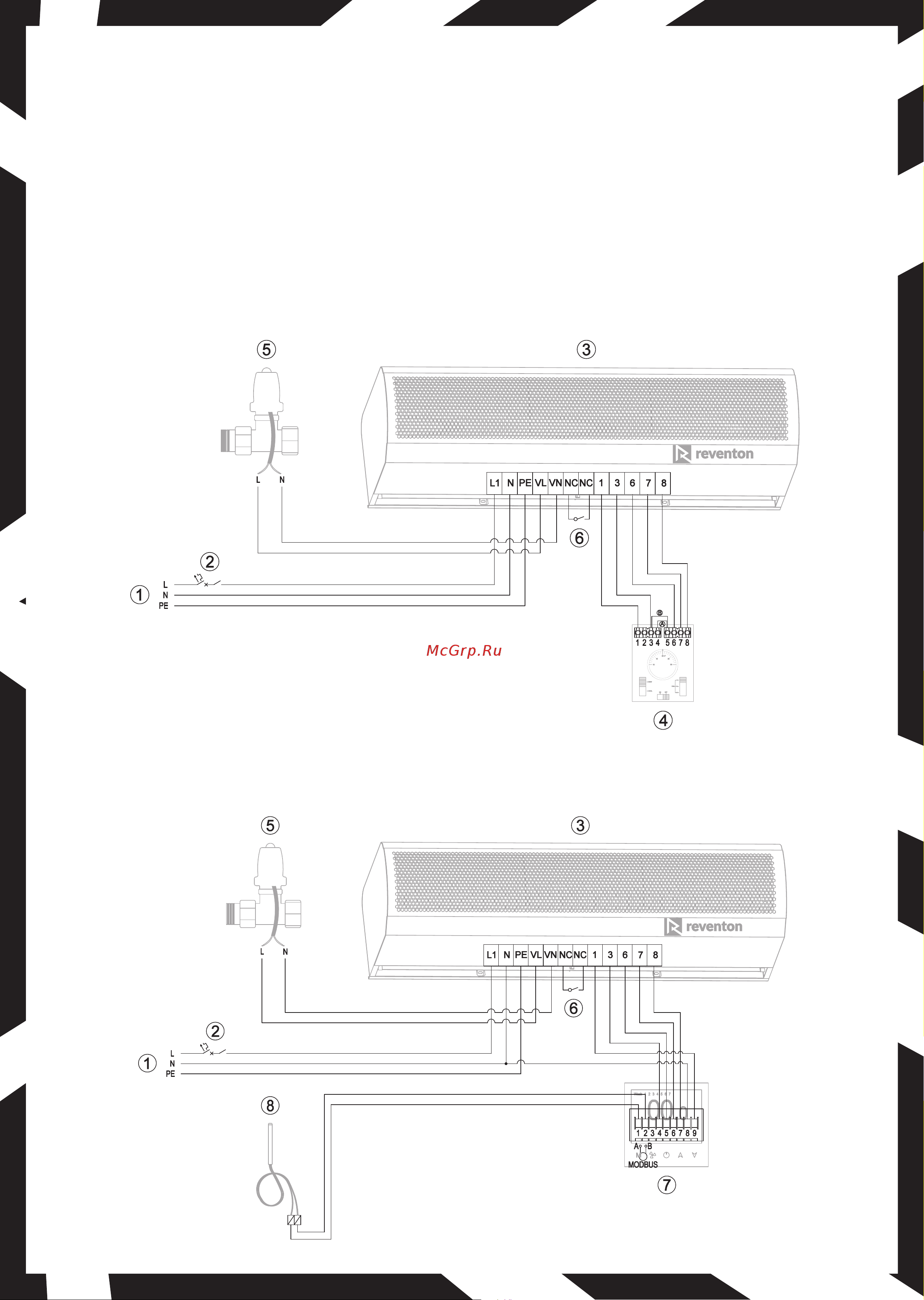

ЛЕГЕНДА:

1. Питание

2. Главный выключатель, выключатель максимальной токовой защиты *

3. Водяная завеса AERIS

4. 3-ступенчатый регулятор скорости с термостатом HC3S

A-работа в непрерывном режиме

B-работа в термостатическом режиме

5. Клапан с сервоприводом НС ¾''

6. Дверной выключатель NC

7. Программируемый термостат HMI

8. Внешний датчик температуры

* главные выключатели и предохранители не входят в комплект оборудования
