Вентилятор осевой приточный: изготовлен из оцинкованной стали.
Оборудование имеет однофазный трехскоростной двигатель со следующими
параметрами: степень защиты двигателя IP54, номинальный ток 0,70А — 1,08А
(в зависимости от режима работы). Вентилятор размером 450мм
Поворотный кронштейн (дополнительная опция): позволяет устанавливать
оборудование в нескольких конфигурациях (в зависимости от требований)
и вращение устройств в горизонтальной плоскости.
2.2 РАЗМЕРЫ ОБОРУДОВАНИЯ
a) высота: 698 мм
b) длина: 739 мм
c) ширина: 360 мм
c
a
b
Содержание
1. ВСТУПЛЕНИЕ
1.1.МЕРЫ ПРЕДОСТОРОЖНОСТИ
1.2.ТРАНСПОРТИРОВКА
1.3.СОДЕРЖАНИЕ УПАКОВКИ
1.4.ПРИМЕНЕНИЕ
2. ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ
2.1.КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
2.2.РАЗМЕРЫ ОБОРУДОВАНИЯ
2.3.ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
3. УСТАНОВКА
3.1.ОБЩИЕ ПРИНЦИПЫ
3.2.ПОВОРОТНЫЙ КРОНШТЕЙН
4. ИНСТРУКЦИЯ ПО УСТАНОВКЕ
4.1.ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К ЭЛЕКТРИЧЕСКОЙ СИСТЕМЕ
5. ПРЕДОСТЕРЕЖЕНИЯ И МЕРЫ ПРЕДОСТОРОЖНОСТИ
6. АВТОМАТИКА
7. СХЕМЫ ПОДКЛЮЧЕНИЯ
8. УСЛОВИЯ ГАРАНТИИ
1. ВСТУПЛЕНИЕ
Благодарим за покупку дестратификатора марки Reventon Group и поздравляем с
удачным выбором. Рекомендуем прочитать и следовать данным инструкциям.
1.1 МЕРЫ ПРЕДОСТОРОЖНОСТИ
Покупателю и пользователю дестратификатора марки Reventon Group
необходимо внимательно прочитать данное руководство и следовать
рекомендациям, указанным в нём. Соблюдение рекомендаций обеспечит
правильное использование и безопасность эксплуатации оборудования.
В случае возникновения дополнительных вопросов по данному руководству,
свяжитесь непосредственно с Reventon Group Sp. z o.o. Производитель оставляет
за собой право вносить изменения в техническую документацию в любое время
без предварительного предупреждения. Reventon Group Sp. z o.o. не несёт
ответственности за повреждения, вызванные неправильной установкой
оборудования, содержанием его в ненадлежащем состоянии, и эксплуатацией
несогласно предназначению. Устанавливать оборудование должен
квалифицированный персонал, имеющий полномочия для монтажа
оборудования такого типа. Монтажник отвечает за установку согласно данному
руководству также нормам и правилам безопасности, характерным для
установки такого типа оборудования. В случае неисправности оборудования,
следует его отключить и связаться с сервисным центром или с производителем.
Во время установки, эксплуатации, технического обслуживания следует
соблюдать все требования техники безопасности.
1.2 ТРАНСПОРТИРОВКА
При получении следует проверить оборудование на наличие каких-либо
повреждений. Во время транспортировки необходимо использовать
соответствующие для этого инструменты. Оборудование рекомендуется
переносить двумя людьми. Протокол повреждения есть неотъемлемой частью
гарантии, данный протокол нужно составить и подписать в присутствии
поставщика оборудования.
1.3 СОДЕРЖАНИЕ УПАКОВКИ
- дестратификатор
- руководство по эксплуатации с гарантийным талоном
1.4 ПРИМЕНЕНИЕ
В высоких помещениях обогреваемых теплым воздухом, процесс конвекции
причиняет подъем и накопление воздушных масс более высокой температуры
в верхних частях объекта, что ведет за собой потерю тепла через крышу.
Дестратификаторы, то есть вентиляторы смешивающие воздух используются для
экономии на эксплуатации обогрева. Направляют теплый воздух в зону
пребывания в то же время выравнивают температуру воздуха в высоких
помещениях так же ограничивают потери тепла через крышу. Используются
в помещениях, на складах, в логистических центрах.
2. ХАРАКТЕРИСТИКА ОБОРУДОВАНИЯ
2.1 КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
Корпус: изготовлен из вспененного полипропилена (EPP). Этот материал
характеризуется низкой плотностью (он является лёгкий) стойким к высоким
химическим и физическим сопротивлением. Обладает хорошими акустическими
и теплоизоляционными свойствами. Кроме того, EPP является экологически
чистым - это так называемый «зеленый материал», на 100% пригодным для
вторичной переработки.
Круглая накладка 360° изготовленная из оцинкованной стали. Обеспечивает
равномерный поток воздуха в помещении.
RU
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

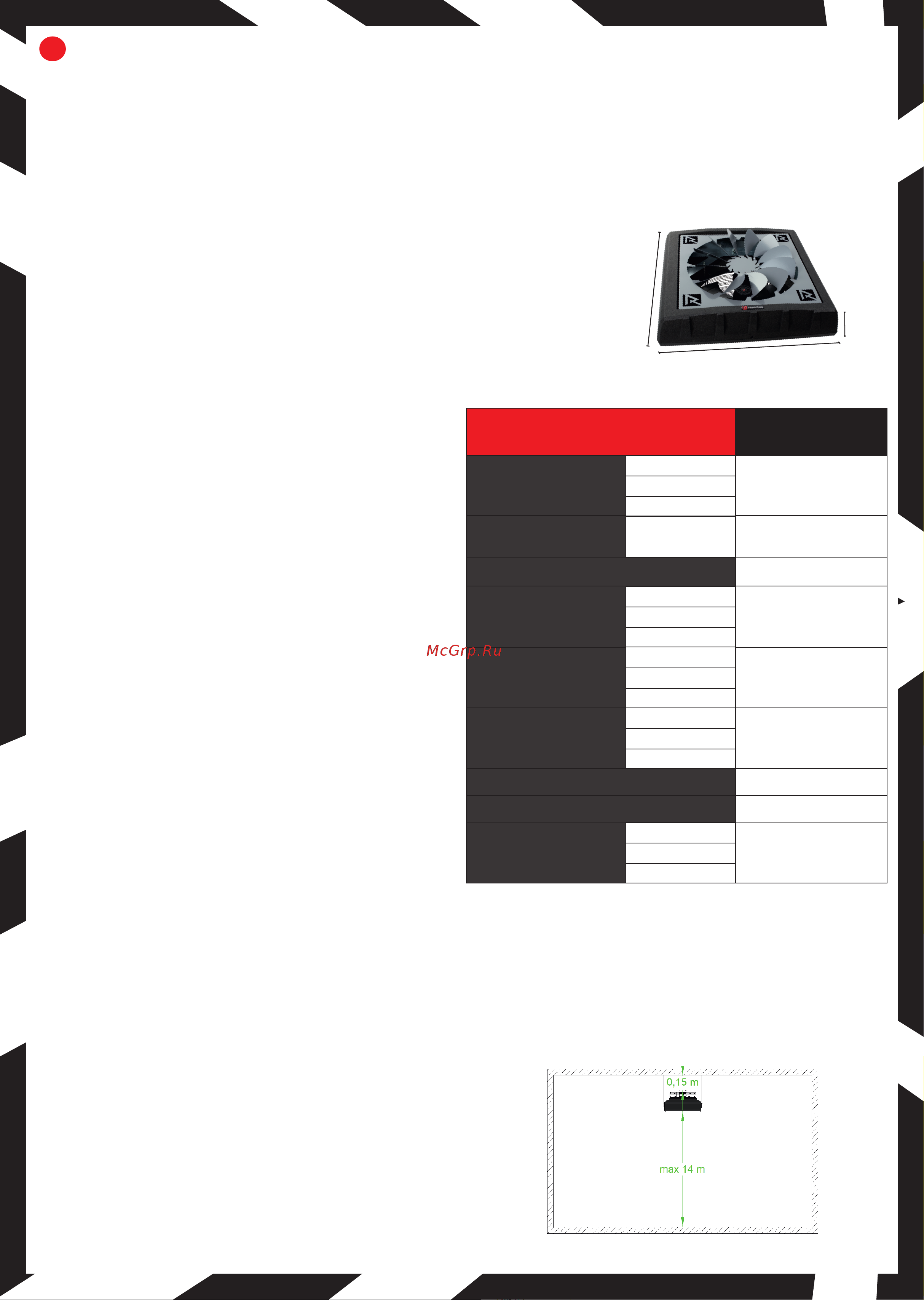

2.3 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Код продукта
DHC-3S-1766
Дестратификатор HC-3S
Максимальный расход
воздуха [m³/ч]
* измерение на расстоянии 5 м от оборудования
III СКОРОСТЬ
II СКОРОСТЬ
I СКОРОСТЬ
III СКОРОСТЬ
II СКОРОСТЬ
I СКОРОСТЬ
III СКОРОСТЬ
II СКОРОСТЬ
I СКОРОСТЬ
III СКОРОСТЬ
II СКОРОСТЬ
I СКОРОСТЬ
III СКОРОСТЬ
II СКОРОСТЬ
I СКОРОСТЬ
вертикальный
Максимальная дальность
струи воздуха [м]
Напряжение [В] / Частота [Гц]
Номинальный ток [А]
Частота вращения
двигателя [об/мин]
Мощность
двигателя [Вт]
Степень защиты IP двигателя [-]
Вес нетто [кг]
Уровень шума [дБ] *
5100
4200
3400
12
230/50
1,08
0,86
0,70
1360
1050
750
240
190
160
54
11,5
61
56
52
3. УСТАНОВКА
3.1. ОБЩИЕ ПРИНЦИПЫ
Во время установки необходимо обеспечить свободную подачу воздуха
к устройству и не ограничивать поток приточного воздуха. Ниже на рисунках
показаны рекомендуемые расстояния между дестратификатором
и строительными перегородками:
