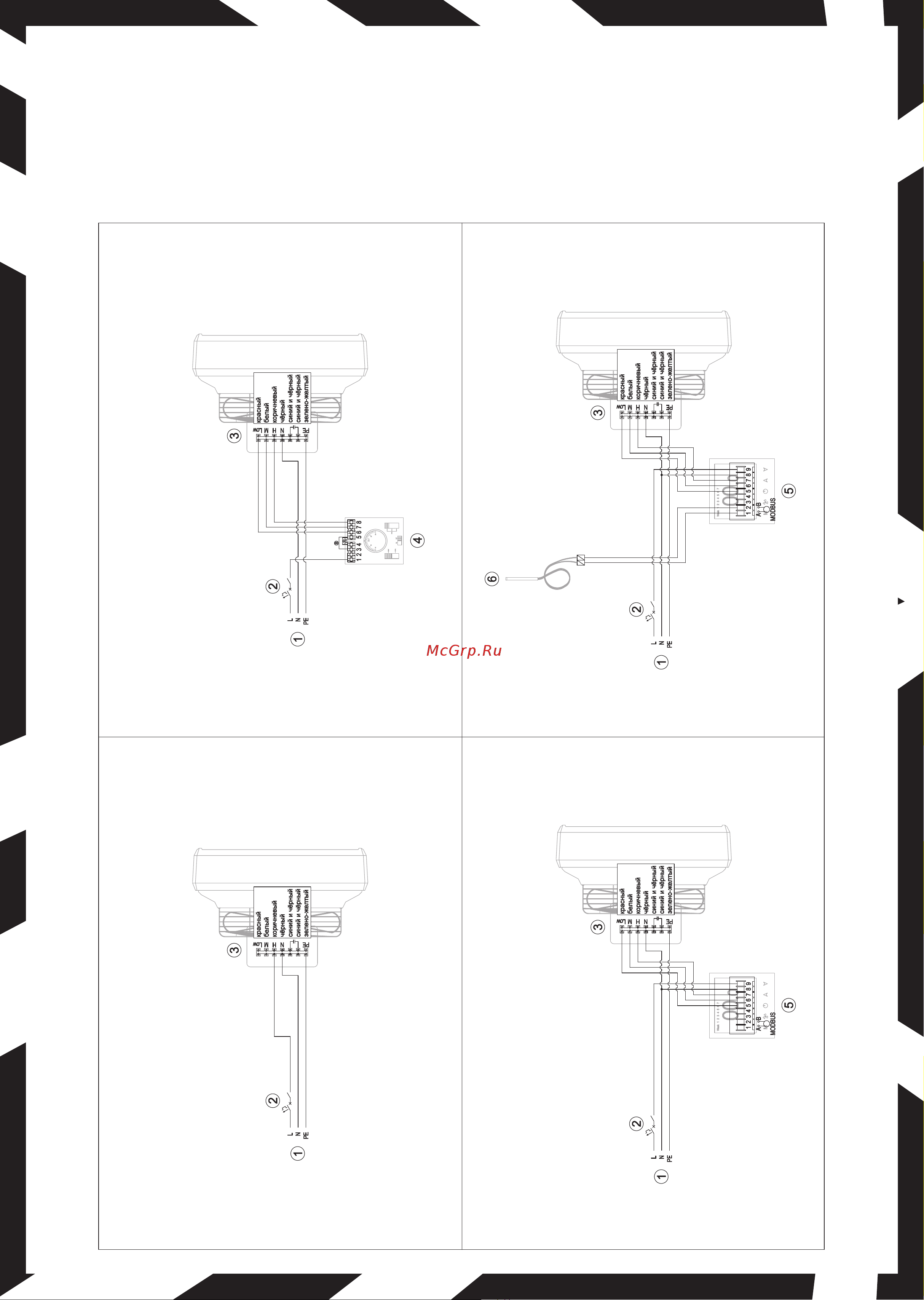

7. СХЕМЫ ПОДКЛЮЧЕНИЯ

ЛЕГЕНДА:

1. Питание

2. Главный выключатель, выключатель максимальной токовой защиты *

3. Дестратификатор HC-3S

4. 3-ступенчатый регулятор скорости с термостатом HC3S

A-работа в непрерывном режиме

B-работа в термостатическом режиме

5. Программируемый термостат HMI

6. Датчик температуры

* Главный выключатель и предохранители не включены
