Данная схема является эскизом, отображающим общие рекомендуемые расстояния и
разработанным в соответствии с требованиями СП 7.13130.2013.

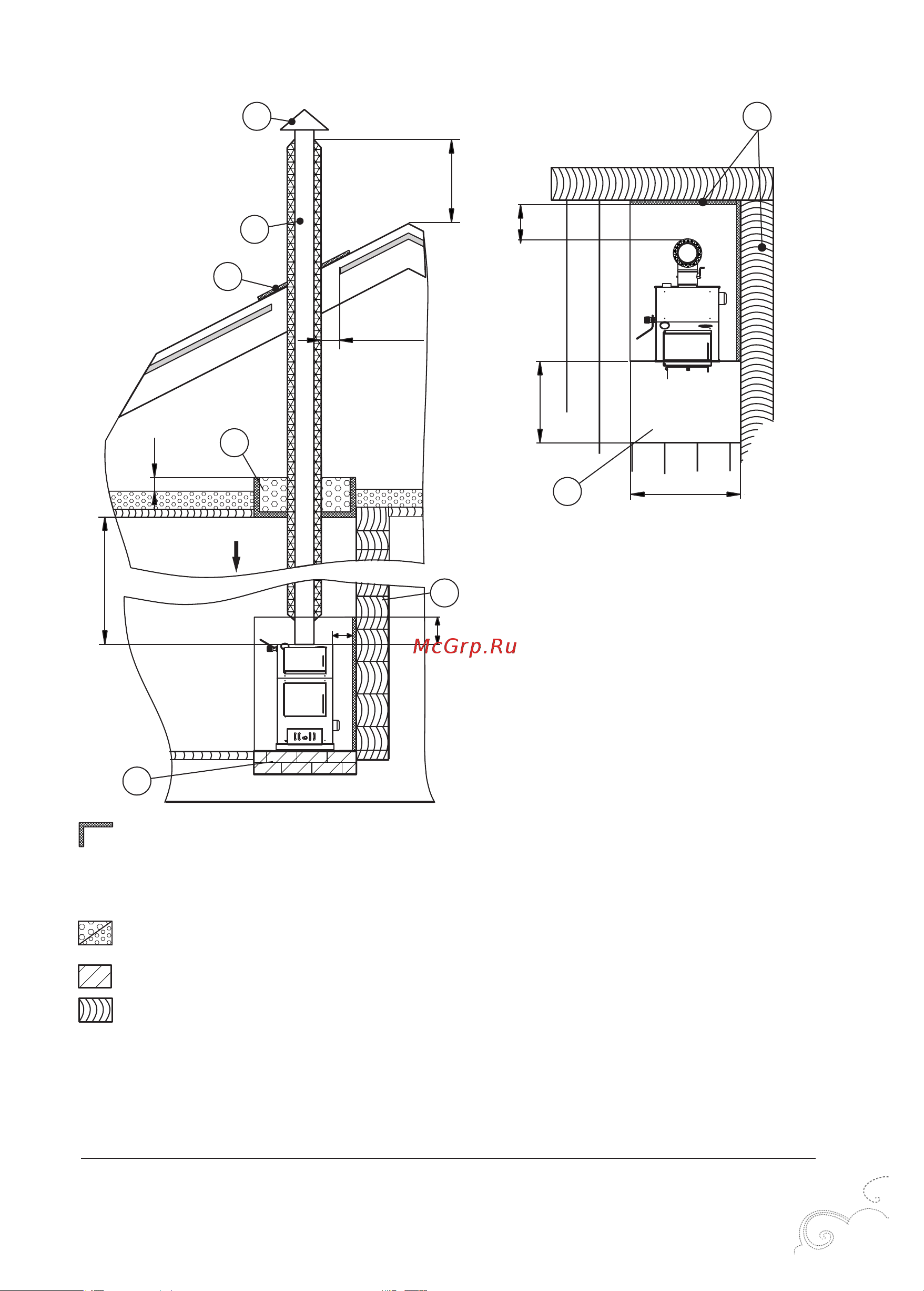

Рисунок 3. Монтаж котла «Оптимус»
Система отопления условно не показана
1 - Зонтик
2 - Труба с теплоизоляцией
типа «сэндвич»
3 - Перекрытие из негорю-
чего материала для
кровли
4 - Потолочная разделка
5 - Стены из горючего
материала
6 - Основание под котел из
негорючего материала
7 - Предтопочный лист
8 - Металлический лист по
асбестовому картону
для защиты стен из
горючих материалов
Металлический лист по негорючему
теплоизоляционному материалу
(асбестовому картону толщиной
10мм)
Утеплитель из негорючих материалов
(керамзит/шлак/базальтовая вата)
Кирпич и т.п. (негорючий материал)
Дерево (горючий материал)
1200 min
70
500
А
380
700
500
1
4
2
5
6
7
3
А
8
380 min
250
380
19
