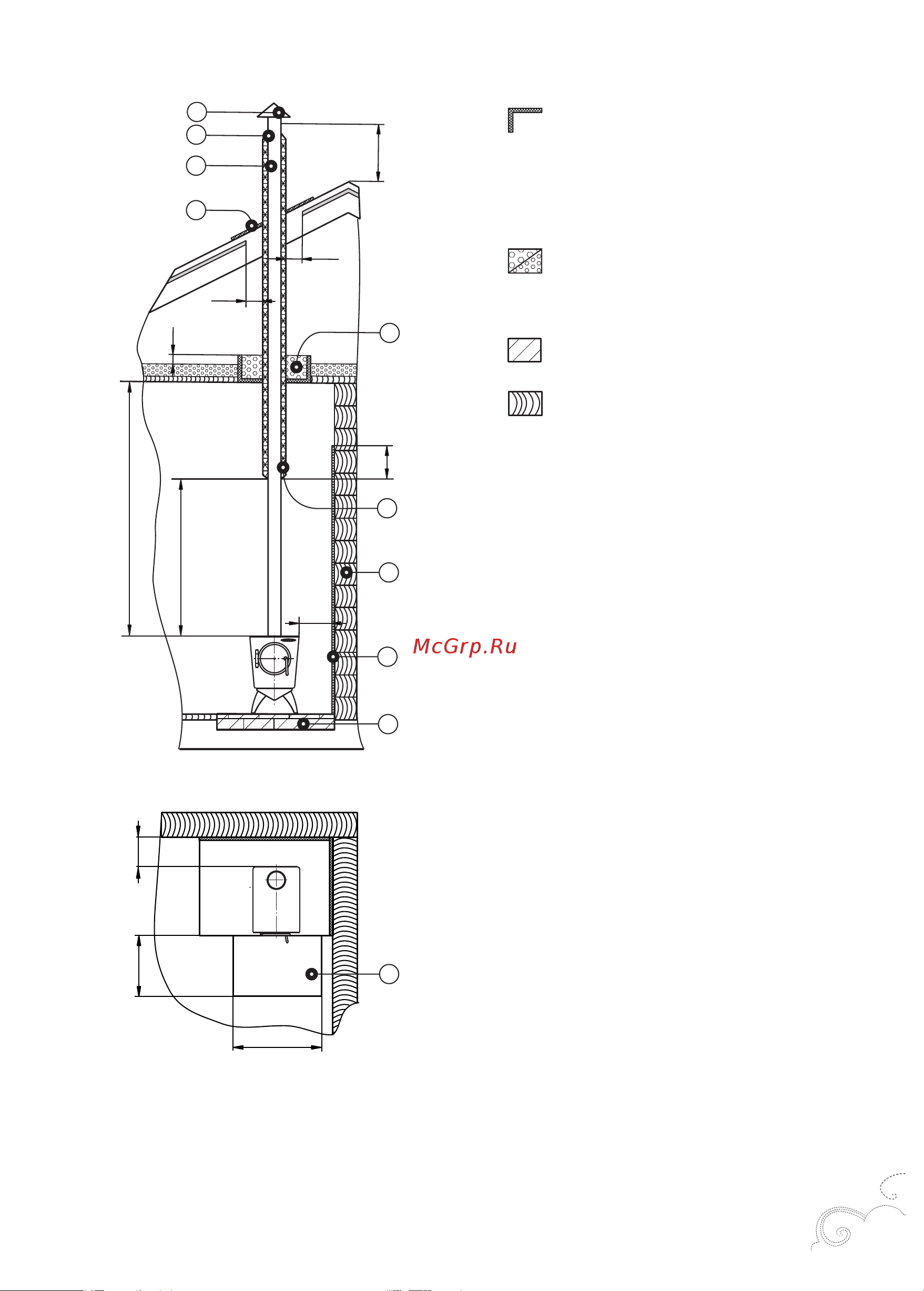

Рисунок 3. Пример монтажа печи отопительной «Ле Бурже»

с присоединением к металлическому дымоходу

380

500

700

1250 min

500

250

1000 min

380

— Металлический лист

по негорючему

теплоизоляционному

материалу

(асбестовому картону

толщиной 10 мм)

— Утеплитель из

негорючих материалов

(керамзит/ шлак/

базальтовая вата)

— Кирпич и т.п.

(негорючий материал)

— Дерево (горючий

материал)

1 — Зонт

2 — Финиш-сэндвич

3 — Модуль дымохода

утепленный (сэндвич)

4 — Перекрытие из

негорючего материала

для кровли

5 — Потолочная

разделка

6 — Старт-сэндвич

7 — Стены из горючего

материала

8 — Металлический

лист по асбестовому

картону для защиты

стен и пола из

горючих материалов

9 — Основание под

печь из негорючего

материала
