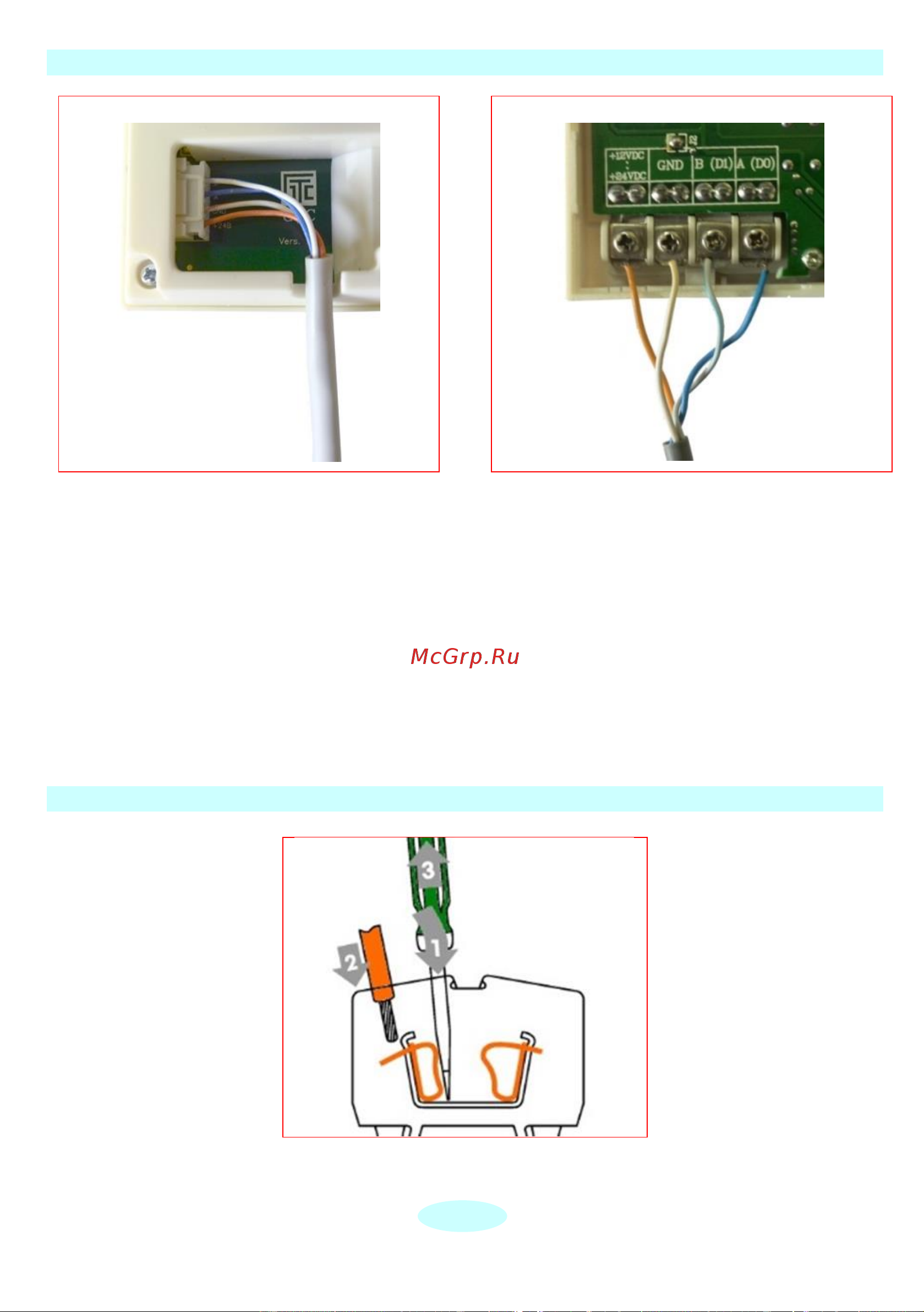

ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ К ПУЛЬТАМ

Пульт OAZIS (GTC)

Пульт Z-033 (ZENTEC)

ВНИМАНИЕ! Комплектный кабель для подключения пульта UTP 2x2x0.5

может поставляться с расцветкой проводов, отличной от изображенной выше. При

этом для подачи питания на пульт (GND, +12/24V) всегда используются

ОРАНЖЕВЫЙ (+12/24V), БЕЛО-ОРАНЖЕВЫЙ (GND). Вместо синего цвета

провода (А) и сине-белого (В) может использоваться красный/красно-белый или

зеленый/зелено-белый соответственно.

Следует быть очень внимательным при подключении терминалов «А» и «В».

Попадание даже не очень высокого напряжения на них, неизбежно приведет к

повреждению пульта!

Обратите ВНИМАНИЕ на правила использования клемм WAGO!!!

- 10 -
