КОНСТРУКЦИЯ

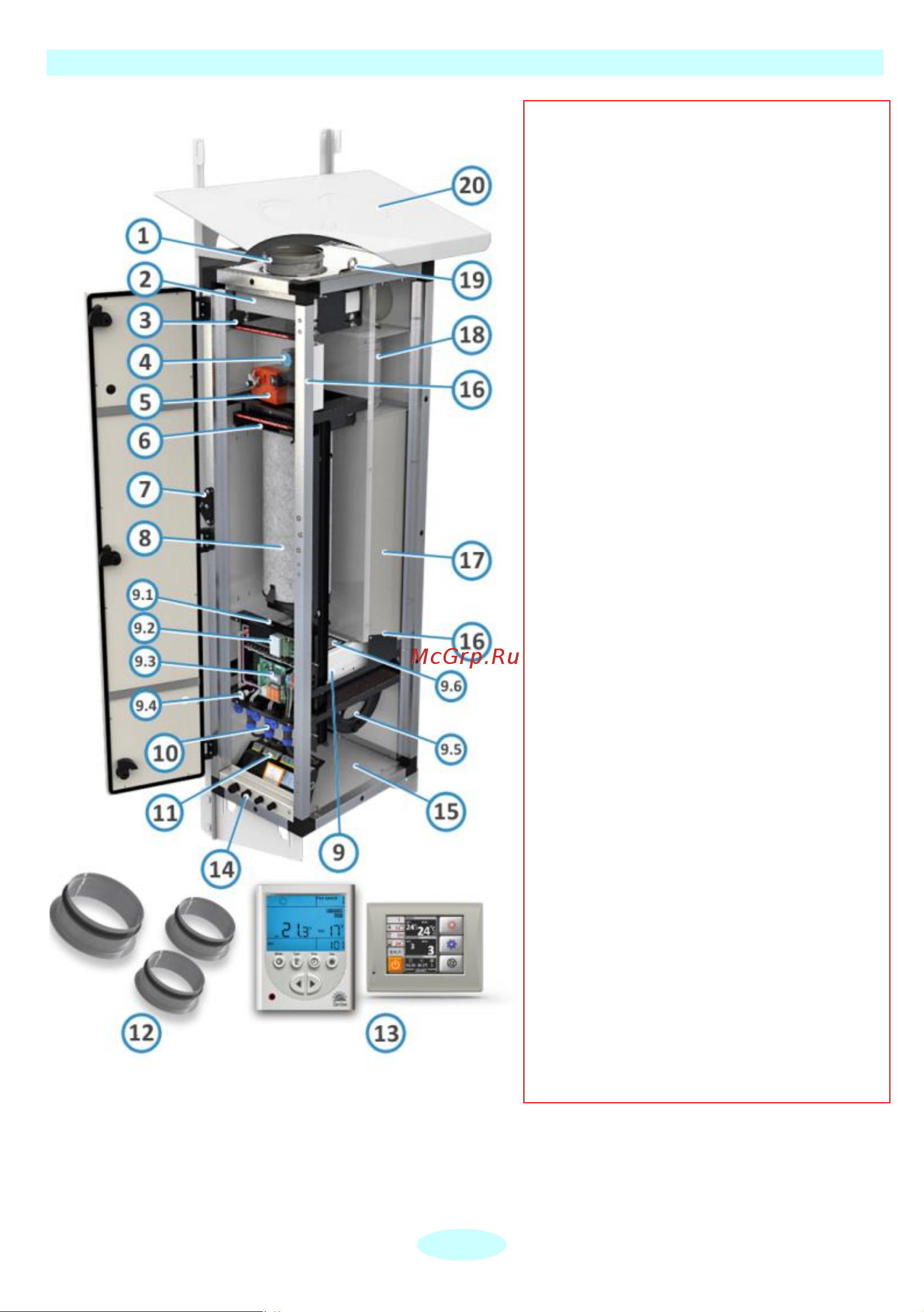

Рис. 1
1.Входной фланец
2.Пылевой фильтр EU9
3.Прижимной механизм пылевого
фильтра
4.Датчик давления
(HK INSTRUMENTS, Финляндия)
5.Электропривод воздушного
клапана (Belimo, Швейцария)
6.Прижимной механизм фильтра
ФКО
7.Кронштейны фиксации (2шт)
8.Угольно-фотокаталитический
фильтр с ультрафиолетовыми LED-
облучателями
9. Съёмный Блок АВН
(автоматики, вентиляции и нагрева)
1.Пожарные датчики (3шт)
2.Плата управления регистрами
нагрева
3.Управляющая автоматика GTC
4.Герконовый выключатель
5.Вентилятор центробежный
(EBM-Papst, Германия)
6.Керамические нагреватели PTC
(DBK, Германия) (2шт)
10.Разъемы на кабель (3шт)
11.Клеммы — WAGO (Германия)
12.Выходные фланцы
13.ЖК пульт управления
14.Кабельные гермовводы PG (4шт)
15.Тепло-звукоизолированный
несущий корпус
16.Температурные датчики (2шт)
17.Шумоглушитель встроенный
18.Клапан воздушный
19.Страховочные петли (2шт)
20.Монтажная рама с защитным
козырьком вертикальная /
горизонтальная (Опционально)
Датчик температуры наружного воздуха (только для автоматики GTC)
установлен внутри корпуса и индицирует температуру непосредственно за входным
фланцем.
- 3 -
