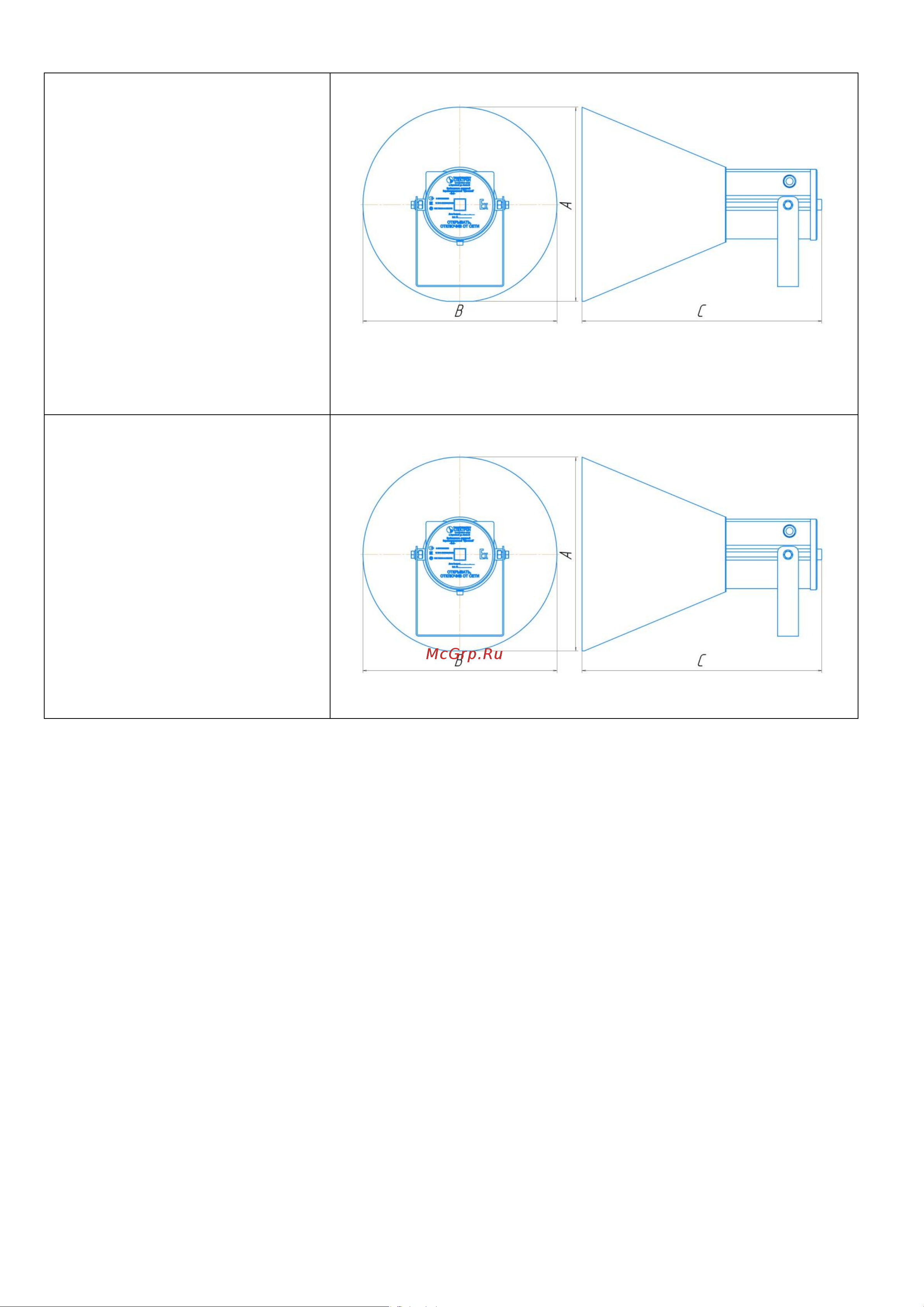

Таблица 2.

ГВР-Exd-20 исп.01

ГВР-Exd-30 исп.01

А – 245 мм

В – 245 мм

С – 345 мм

ГВР-Exd-50 исп.01

А – 325 мм

В – 325 мм

С – 402 мм

3 ОБЩАЯ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ

3.1 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГВР

В передней части корпуса оповещателя расположен звуковой излучатель

и согласующий звуковой трансформатор. Передняя часть корпуса

выполнена неразборной.

В звуковом излучателе оповещателя применяются высококачественные

магнитные ферриты и специальные легкие куполообразные мембраны с

влагоотталкивающим покрытием на гофрированных подвесах для

преобразования электрических сигналов в звуковые волны. Звуковой

излучатель защищен от выпадения закручивающимся фланцем, в который

установлена сетка С-200 по ГОСТ 3187 и вклеен рупор звукового

излучателя.

Звуковой трансформатор, электрообмотки звукового излучателя и все

соединения проводов залиты компаундом.

На наружной поверхности фланца прикручен звуковой отражатель и

рупор оповещателя, обеспечивающие усиление звукового сигнала.
