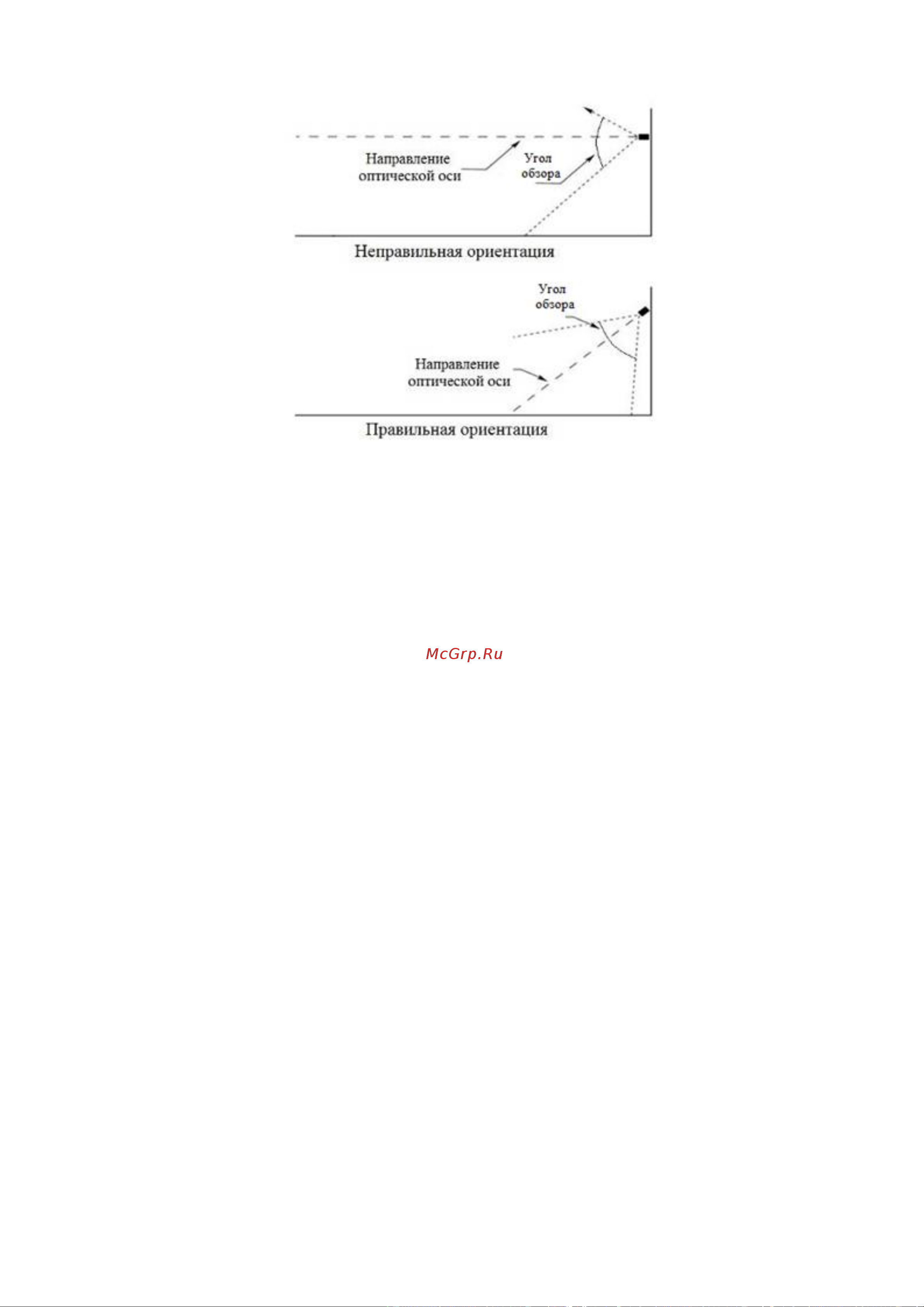

Рисунок 4 − Установка извещателя по отношению к горизонту

5.2 ПРОЦЕДУРА МОНТАЖА ИЗВЕЩАТЕЛЯ

Монтаж извещателя на объекте должен производиться в соответствии с утвержденным в

установленном порядке проектом размещения системы, в составе которой он используются.

Перед монтажом извещателя необходимо произвести внешний осмотр, особенно обратить

внимание на:

 отсутствие повреждений корпуса и оптических стекол;

 наличие средств уплотнения кабельных вводов и отсутствие их повреждений;

 наличие всех крепежных элементов (болтов, гаек, шайб) в соответствии с проектом

размещения извещателя на объекте;

 отсутствие повреждений клеммных зажимов;

 отсутствие повреждений заземляющих устройств.

Для установки и монтажа извещателя необходимо выполнить следующее:

 определить место установки и разметить место крепления, рис. 1 и 2;

 закрепить крепежно-юстировочное устройство на рабочем месте;

 установить извещатель на крепежно-юстировочное устройство;

 открутить 6 фиксирующих винтов и отделить заднюю крышку с платой коммутации от

корпуса извещателя, при этом отсоединить внутренний шлейф;

 произвести электрическое подключение в соответствии с п. 5.3;

 подключить защитное заземление. На задней крышке извещателя с внутренней и

наружной стороны расположены болты для подключения заземляющих проводников;

 перед установкой корпуса извещателя с основанием кабельного ввода, необходимо

подключить внутренний шлейф и положить силикагель (поставляется в комплекте) в

корпус, завернуть 6 фиксирующих винтов;

 повернуть извещатель для правильного нацеливания на контролируемую зону,

зафиксировать.

5.3 ЭЛЕКТРИЧЕСКИЙ МОНТАЖ И СХЕМЫ ПОДКЛЮЧЕНИЯ

5.3.1. Требования к проводам и кабелям.

При электромонтаже извещателя должны использоваться кабели с сечением проводов не

менее 0,75 мм

. Сечение проводов выбирается в зависимости от количества извещателей в
