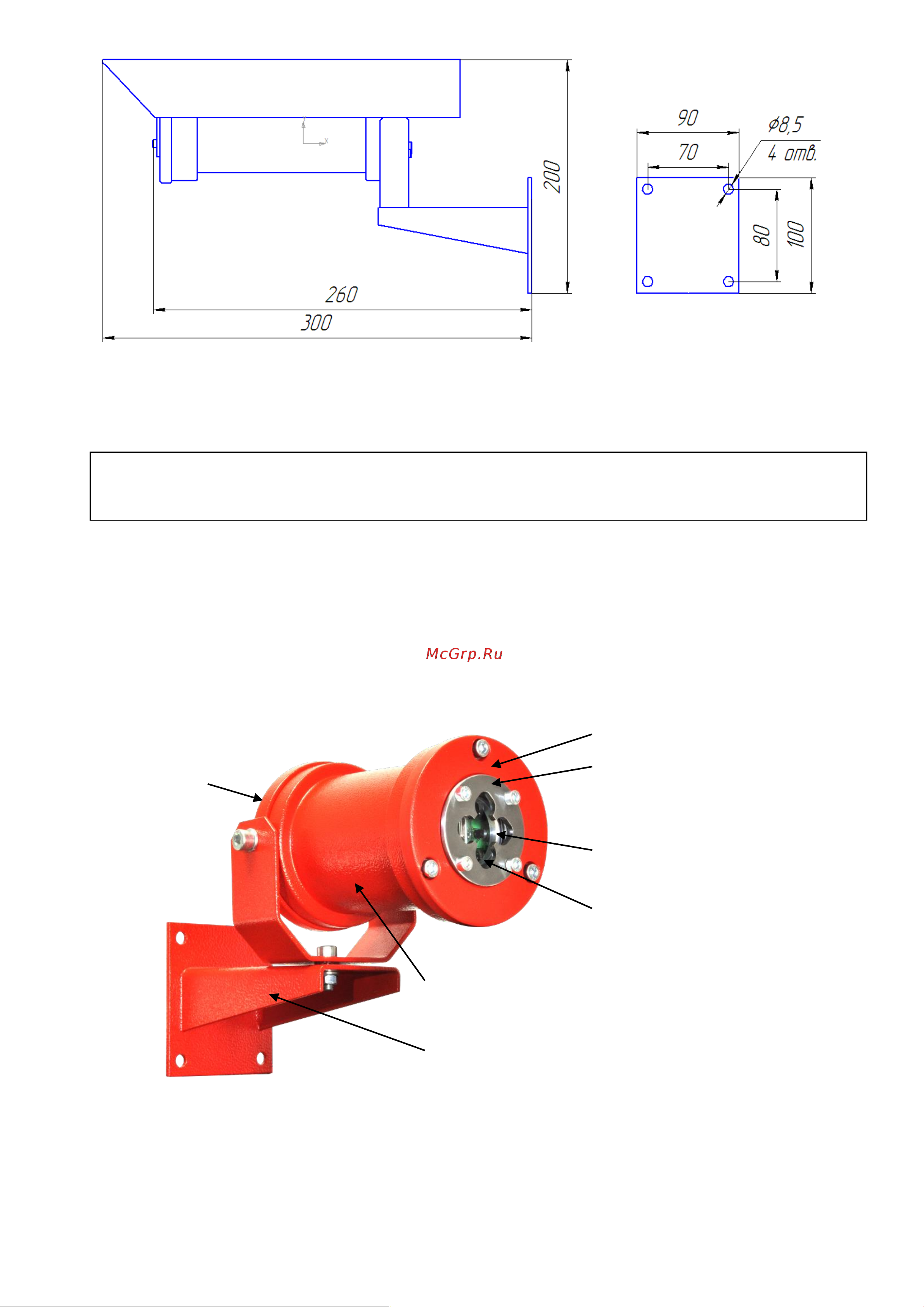

Рисунок 1 − Габаритные размеры извещателя с крепежно-юстировочным устройством

3. ОБЩАЯ ИНФОРМАЦИЯ ПО ПРИМЕНЕНИЮ

3.1. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

ВНИМАНИЕ!

Переход извещателя из режима «ПОЖАР» в режим «ДЕЖУРНЫЙ» осуществляется путем

снятия напряжения на время не менее 2 сек.

Извещатель представляет собой автоматическое оптоэлектронное устройство, которое

предназначено для обнаружения возгораний по ультрафиолетовому (УФ) излучению пламени,

формирования и передачи сигнала в аппаратуру технических средств оповещения, пожарной

сигнализации и управления пожаротушением.

Принцип работы извещателя состоит в том, что УФ-излучение воздействует на УФ датчик,

далее сигнал преобразуется в электрический импульс. После обработки сигнала по алгоритму,

разработанному в «НПО Спектрон», принимается решение о переходе извещателя в режим

«ПОЖАР».

лицевая панель

основание с кабельным защитная решетка

вводом

смотровое окно

индикатор состояния

извещателя

корпус извещателя

крепежно-юстировочное

устройство

Рисунок 2 − Внешний вид извещателя

3.2. СВЕТОДИОДНЫЙ ИНДИКАТОР СОСТОЯНИЯ

Супер-яркий светодиод служит индикатором режимов работы извещателя – «ДЕЖУРНЫЙ»,
