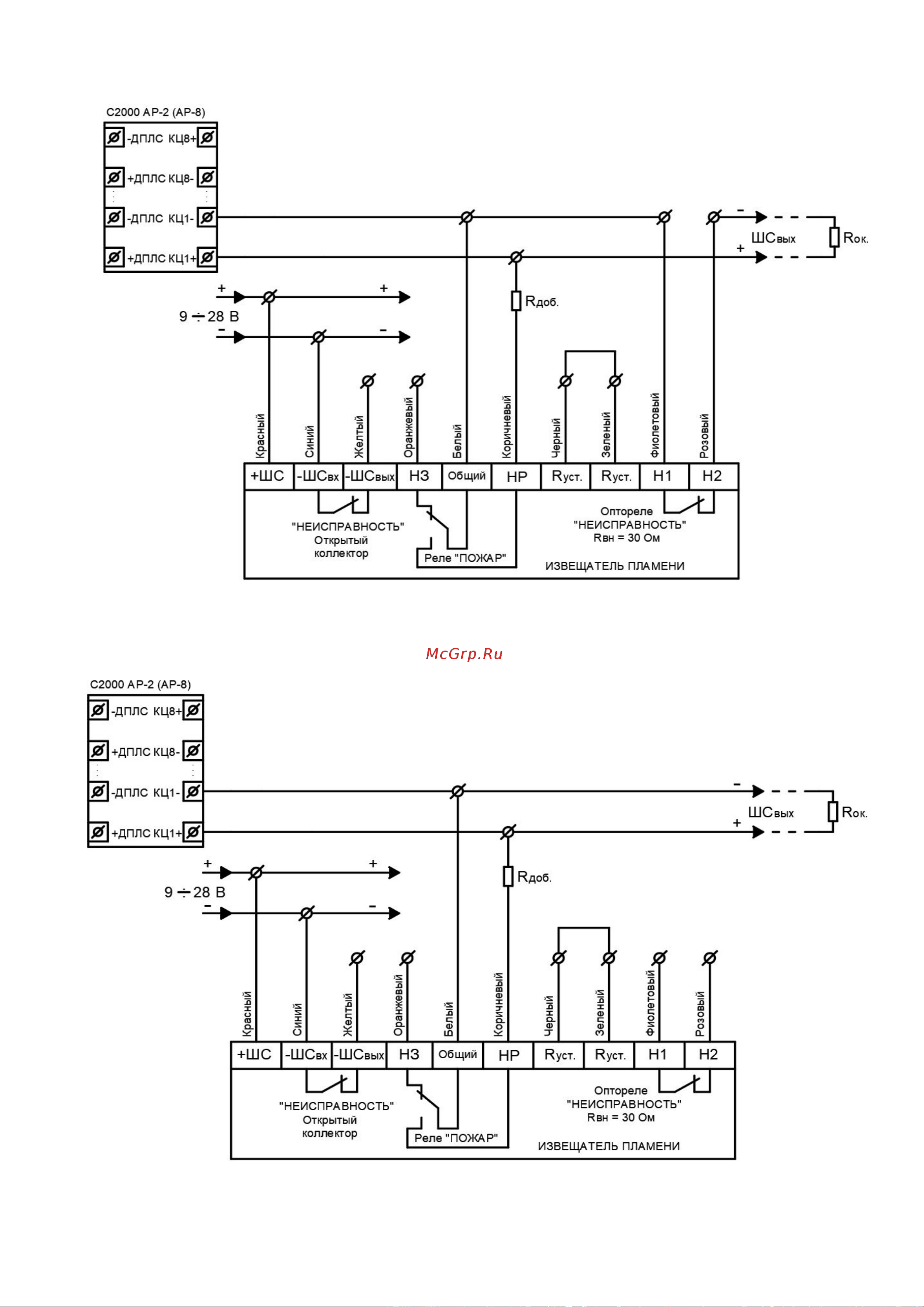

Рисунок Б5 – 4-х проводная схема подключения к С2000-АР2 (АР-8) с использованием
режима «НЕИСПРАВНОСТЬ»
Рисунок Б6 – 4-х проводная схема подключения к С2000-АР2 (АР-8) без использования
режима «НЕИСПРАВНОСТЬ»
