1.3 СОСТАВ ИЗДЕЛИЯ

Габаритные размеры указаны в приложении А.

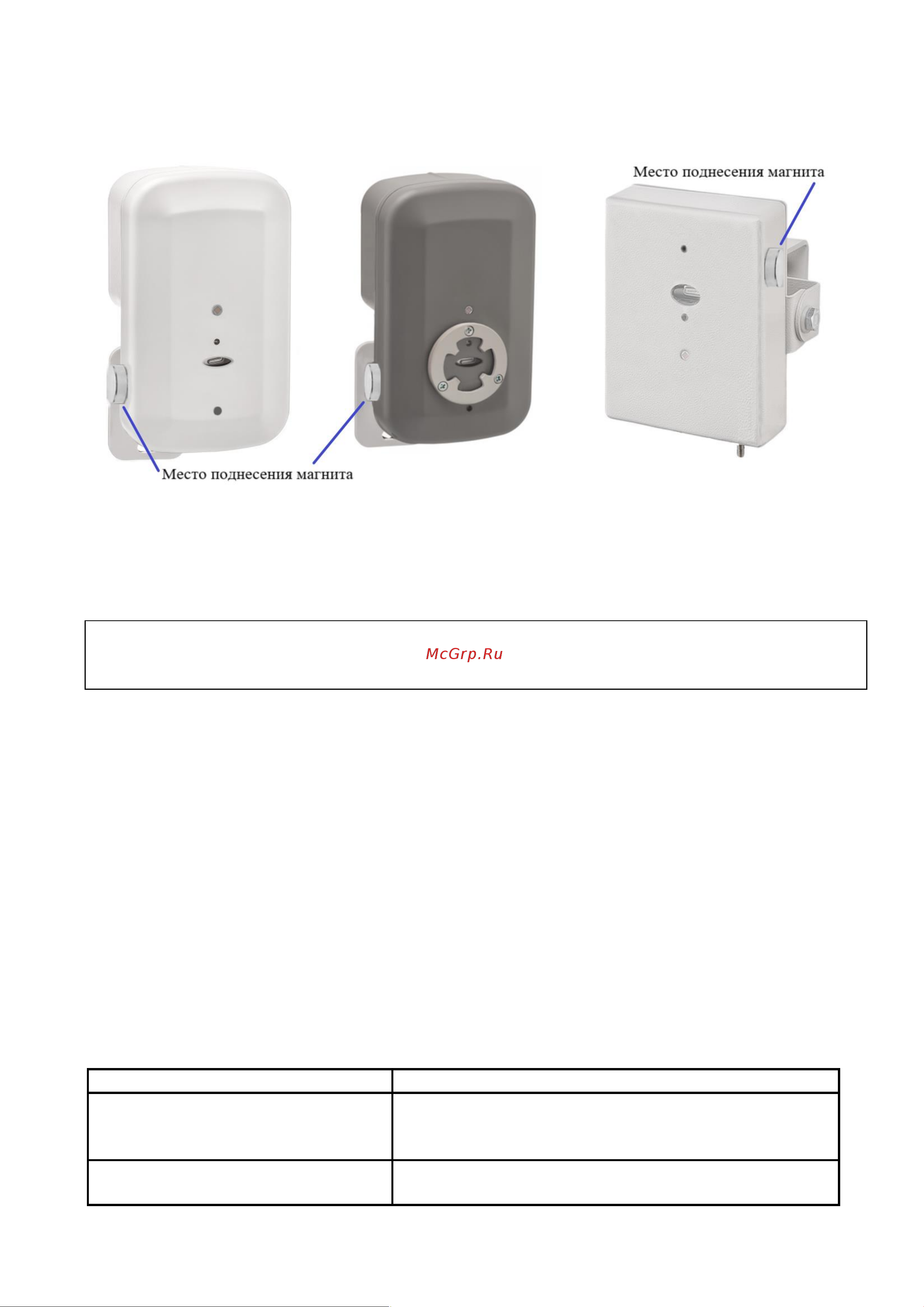

Рисунок 1 – Внешний вид извещателей

В центре: Спектрон-601-Exi-С, -601-Exm-С, Слева: Спектрон-601-С,

справа: Спектрон-601-С-М, -601-С-Н, -601-Exi-С-М, -601-Exi-С-Н, -601-Exm-С-М, -601-Exm-

С-Н.

1.4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

ВНИМАНИЕ!

Переход извещателя из режима «ПОЖАР» в режим «ДЕЖУРНЫЙ» осуществляется путем

снятия напряжения на время не менее 2 сек.

Для более достоверного обнаружения открытого очага пламени извещатель оснащён двумя

чувствительными элементами, каждый из которых работает в своём оптическом спектре.

Первый элемент работает в ультрафиолетовом диапазоне, с длинами волн от 185 нанометра до

260, второй – в инфракрасном диапазоне, с длиной волны 4300 нанометра. Одновременное

присутствие сигналов от чувствительных элементов на протяжении определённого времени

извещатель интерпретирует как появление в охраняемой зоне открытого очага пламени.

Обнаружив очаг, извещатель фиксирует положение «ПОЖАР», при котором формирует

соответствующие сообщения в виде: световой индикации, переключения механического реле

или формирования определённого уровня тока в шлейфе сигнализации приёмно-контрольного

прибора.

1.4.1 СВЕТОДИОДНЫЙ ИНДИКАТОР СОСТОЯНИЯ

Супер-яркий светодиод служит индикатором режимов работы извещателя – «ДЕЖУРНЫЙ»,

«ПОЖАР», «НЕИСПРАВНОСТЬ». Соответствие текущих состояний извещателя режимам

индикации светодиода приведены в таблице 2.

Таблица 2

Состояние извещателя

Свечение светодиода

Напряжение питания включено,

режим «ДЕЖУРНЫЙ» (отсутствие

неисправности или пожара)

Одинарные вспышки красного цвета с периодом 7

сек.

Режим «НЕИСПРАВНОСТЬ»

Одинарные вспышки красного цвета с периодом 1

сек.
