Кабельный ввод с одинарным уплотнением для монтажа кабеля в трубе

ШТУЦЕР-G1/2-М

ШТУЦЕР-G1/2-Н

кабельный ввод с резьбой М20х1,5 мм для кабеля в трубной

проводке G1/2, с проходным диаметром d=8-12 мм

ШТУЦЕР-G3/4-М

ШТУЦЕР-G3/4-Н

кабельный ввод с резьбой М20х1,5 мм для кабеля в трубной

проводке G3/4, с проходным диаметром d=8-12 мм

Заглушка

ЗАГЛУШКА-М

ЗАГЛУШКА-Н

заглушка для отверстий с резьбой М20х1,5 мм

КВБ – для монтажа бронированного кабеля

КВБ-2У – с двойным уплотнением для монтажа

бронированного кабеля

КВМ – для монтажа кабеля в металлорукаве

КВН – для монтажа открытого кабеля

ШТУЦЕР – для монтажа кабеля в трубе

ЗАГЛУШКА – для глушения свободных

отверстий под КВ

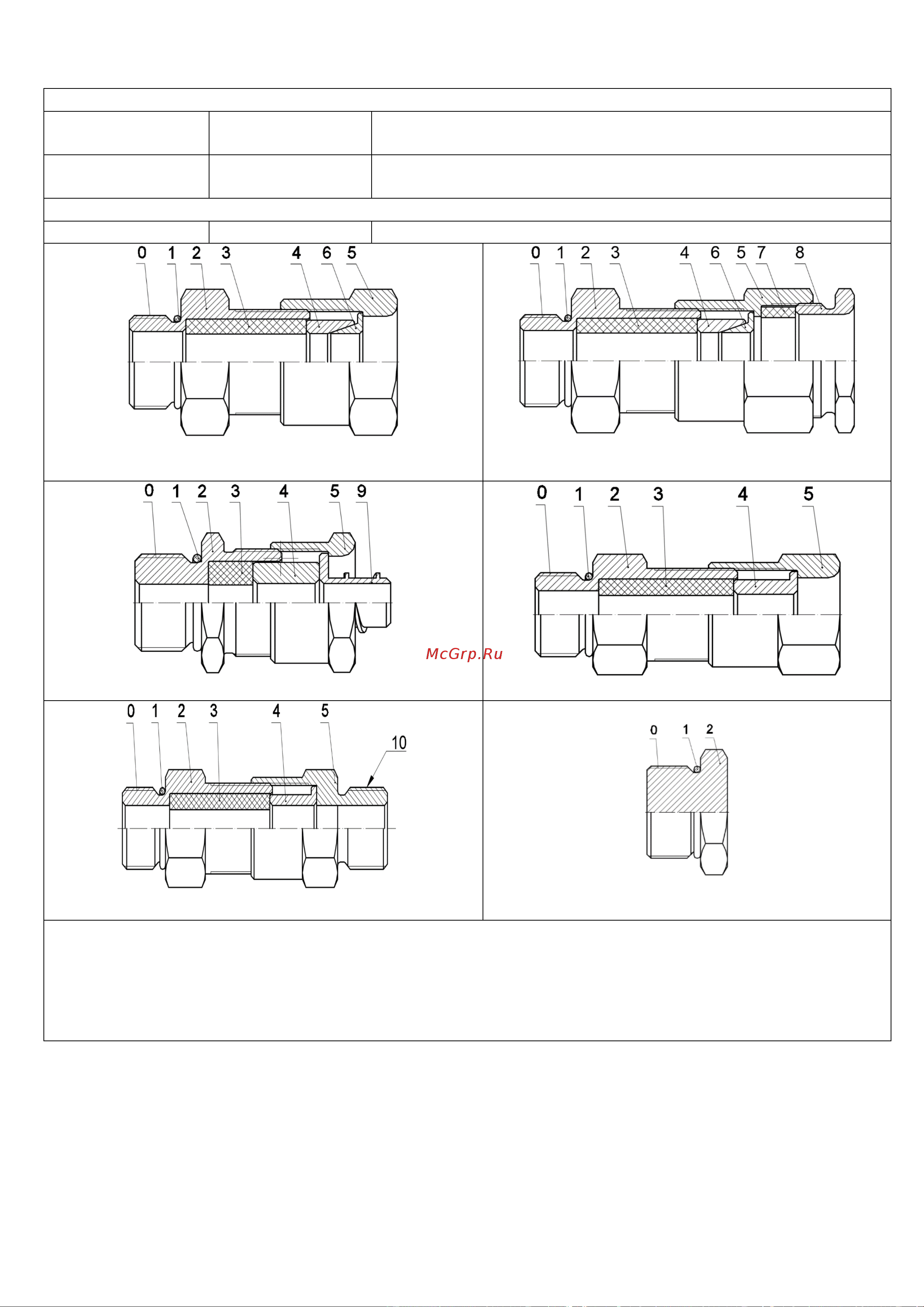

Рисунок В1 – Схема вводных устройств

0 – Присоединительная резьба; 1 – Кольцо уплотнительное; 2 – Корпус; 3 – Уплотнительная втулка

внутренней оболочки; 4 – Кольцо; 5 – Гайка накидная; 6 – Конус;

7 – Уплотнительная втулка внешней оболочки; 8 – Гайка прижимная; 9 – Штуцер для металлорукава;

10 – Резьба для присоединения трубы.
