(тип атмосферы III)

1.3 СОСТАВ ИЗДЕЛИЯ

Габаритные размеры указаны в приложении А.

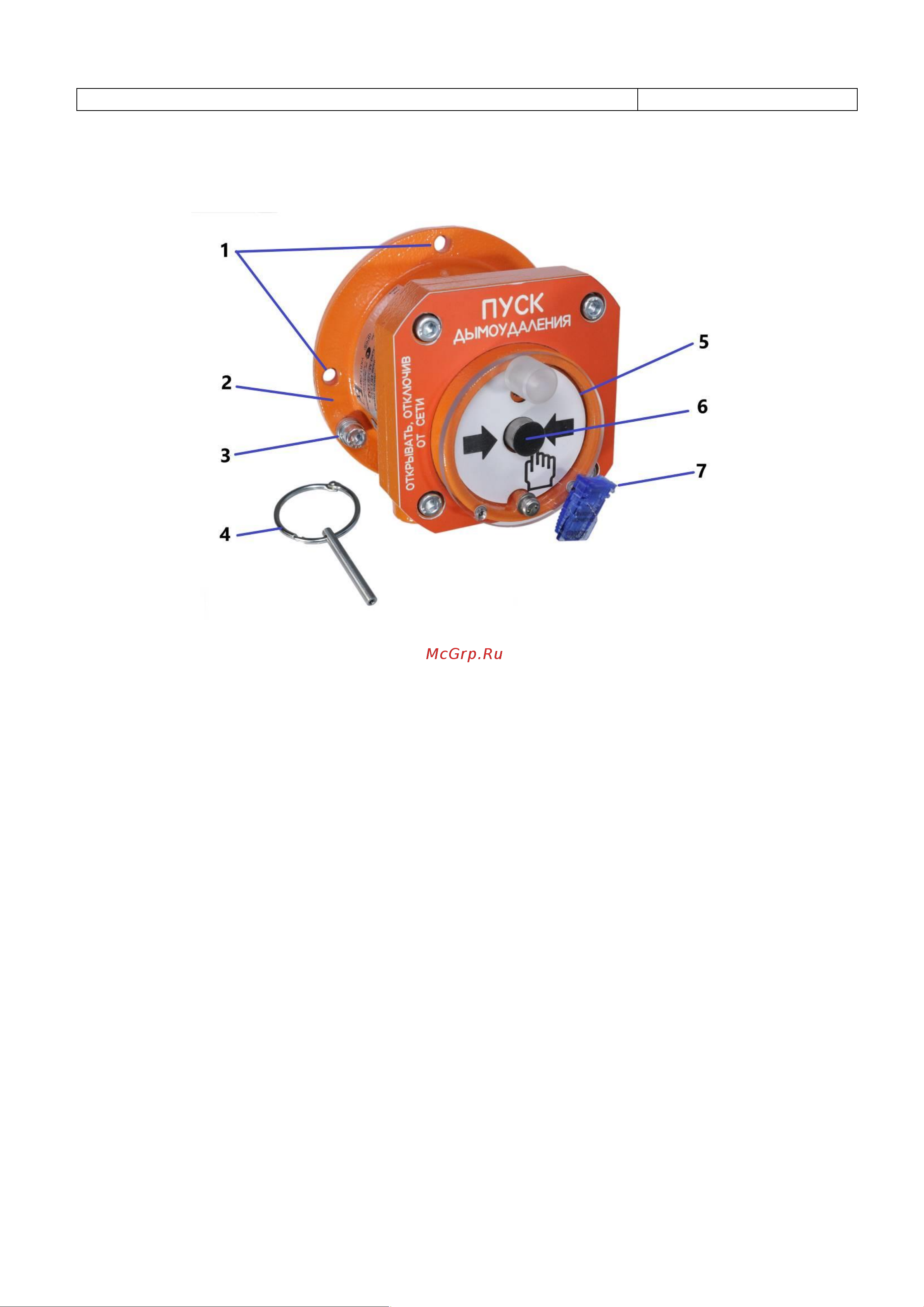

Рисунок 1 – Внешний вид УДП

1 – крепежные отверстия (4 шт); 2 – корпус УДП; 3 – место заземления; 4 – специальный ключ;

5 – защитная крышка; 6 – подвижный элемент; 7 – пломба.

1.4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

УДП применяется в системах пожаротушения, дымоудаления, оповещения и эвакуации. Для

перевода УДП в режим «Пуск» необходимо:

 открыть поворотом вниз защитную крышку;

 нажать приводной элемент (кнопку), при этом УДП переключится в режим «Пуск»,

светодиод – в режим постоянного свечения.

Для возврата УДП в режим «Дежурный», необходимо:

 в отверстие крышки УДП (снизу) вставить специальный ключ и ввернуть на 2 оборота по

часовой стрелке, рис.1;

 потянуть специальный ключ вниз, при этом кнопка вернется в исходное состояние, УДП

перейдет в режим «Дежурный», рис.1;

 вращая против часовой стрелки извлечь из крышки УДП специальный ключ.

При возвращении УДП в режим «Дежурный» светодиодный индикатор переключится в

режим одинарных вспышек с периодом 4 сек. – УДП прекращает подачу сигнала «Пуск».

УДП работает только по 2-х и 4-х проводной схеме подключения.

1.4.1 ВЫХОДНЫЕ СИГНАЛЫ

2-х проводное подключение

При подключении по 2-х проводной схеме выбор типа шлейфа ППК – дымовой или

комбинированный.
