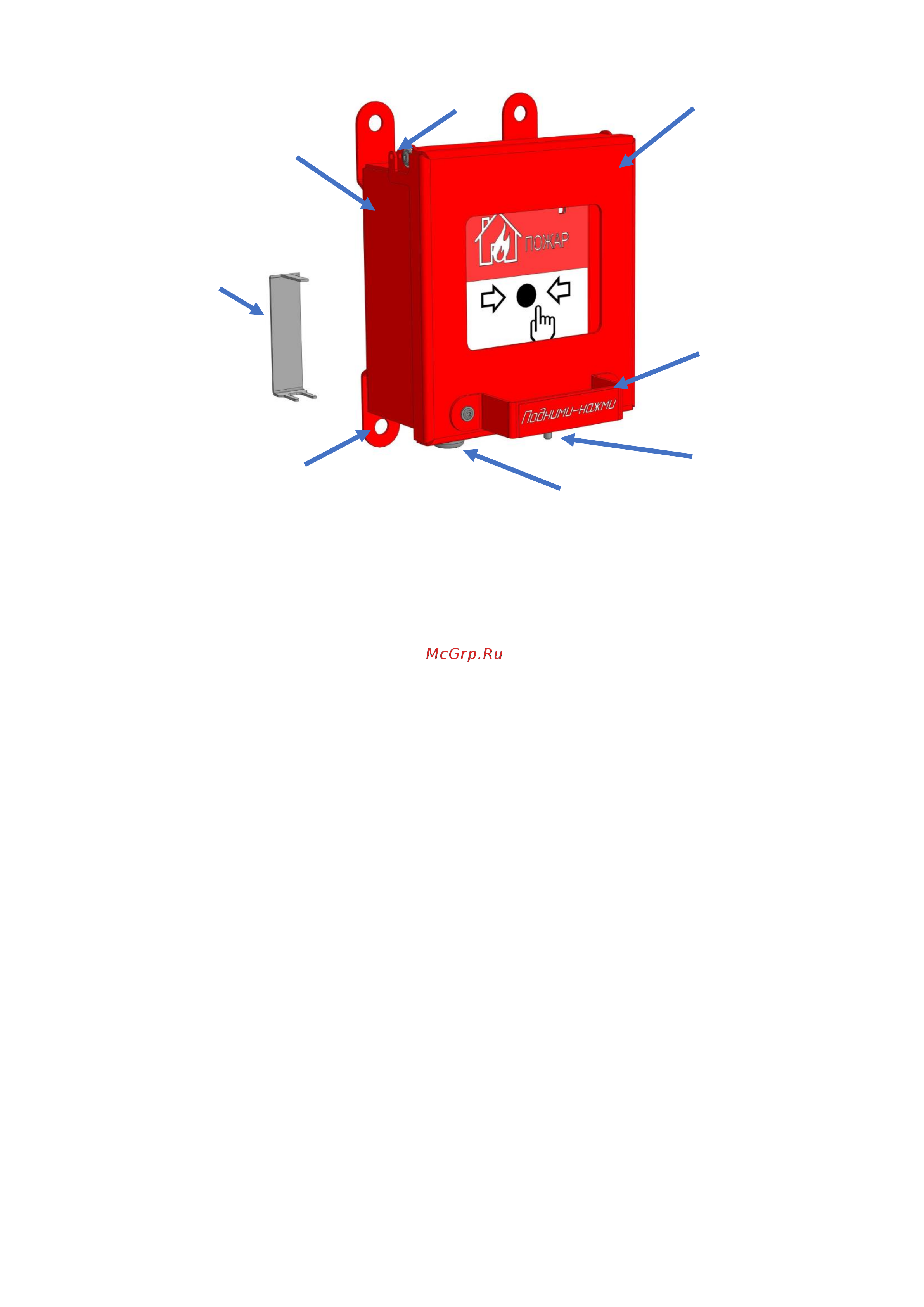

Рисунок 1 – Внешний вид извещателя

1 – крепежные отверстия (4 шт); 2 – корпус извещателя; 3 – крышка извещателя; 4 – место

заземления; 5 – специальный ключ; 6 – ручка приводного элемента; 7 – кабельные вводы;

8 – место установки пломбы.

1.4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Извещатель применяется в системах пожарной сигнализации и пожаротушения и

предназначен для ручной активации сигнала «Пожар».

Для перевода извещателя в режим «Пожар» необходимо:

 открыть вверх защитную крышку, рис. 1;

 нажать приводной элемент (кнопку), при этом извещатель переключится в режим «Пожар»,

светодиод – в режим постоянного свечения.

Для возврата извещателя в режим «Дежурный» необходимо:

 в отверстие корпуса извещателя (снизу) вставить специальный ключ, при этом кнопка

вернется в исходное состояние, извещатель перейдет в режим «Дежурный», рис. 1.

 извлечь специальный ключ из корпуса извещателя;

 закрыть защитную крышку.

При возвращении извещателя в режим «Дежурный» светодиодный индикатор переключится

в режим одинарных вспышек с периодом 4 сек. – извещатель прекращает подачу тревожного

извещения.

Извещатель работает по 2-х проводной схеме подключения.

1.4.1 ВЫХОДНЫЕ СИГНАЛЫ

2-х проводное подключение

При подключении по 2-х проводной схеме выбор типа шлейфа ППК – дымовой или

комбинированный.
