герметичный ввод для кабелей круглого сечения наружным диаметром или диаметром поясной

изоляции до 12 мм.

Подключаемый к оповещателю электрический кабель должен быть защищен от растягивающих и

скручивающих нагрузок.

4.3.2 Обеспечение влагозащищённости.

Для поглощения атмосферной влаги в корпус изделия при монтаже вкладывается силикагель из

комплекта поставки. Рекомендуется менять силикагель при каждом открывании корпуса изделия, но

не реже 1 раза в 3 года.

Максимальный срок эксплуатации силикагеля по ГОСТ 9.014-78 – не более 5 лет.

ВНИМАНИЕ!!!

Объем силикагеля рассчитан только для поглощения атмосферной влаги. При проведении

монтажных, наладочных или других работ принять меры, чтобы в корпус изделия не попала

вода, снег или частицы льда. Изделие перед закрытием должно быть сухим.

Ответственность за отсутствие воды (снега, льда) в корпусе, а также за обеспечение

герметичности при установке кабельных вводов и открывающихся крышек изделия несет

монтажно-наладочная организация.

4.3.3 Требования к процедуре электрического монтажа.

Корпус оповещателя оборудован двумя отверстиями для кабельных вводов с резьбой М20х1,5.

Кабельные вводы в комплект оповещателя не входят. Типы кабельных вводов, доступные для заказа

приведены в таблице 2. Внешние кабели заводятся во внутреннее клеммное отделение оповещателя

через кабельные вводы. Для подключения используются нажимные клеммы для проводов сечением

от 0,08 мм

до 2,5 мм

При прокладке бронированным кабелем монтаж производить в следующей последовательности:

 снять наружную изоляцию кабеля на длину 140 мм;

 снять броню на длину 100 мм;

 снять внутреннюю изоляцию на 50 мм;

 осуществить монтаж соединительного кабеля в кабельном вводе.

При трубной разводке, трубная муфта навинчивается непосредственно на штуцер с резьбой G1/2

или G3/4, рисунок 8.

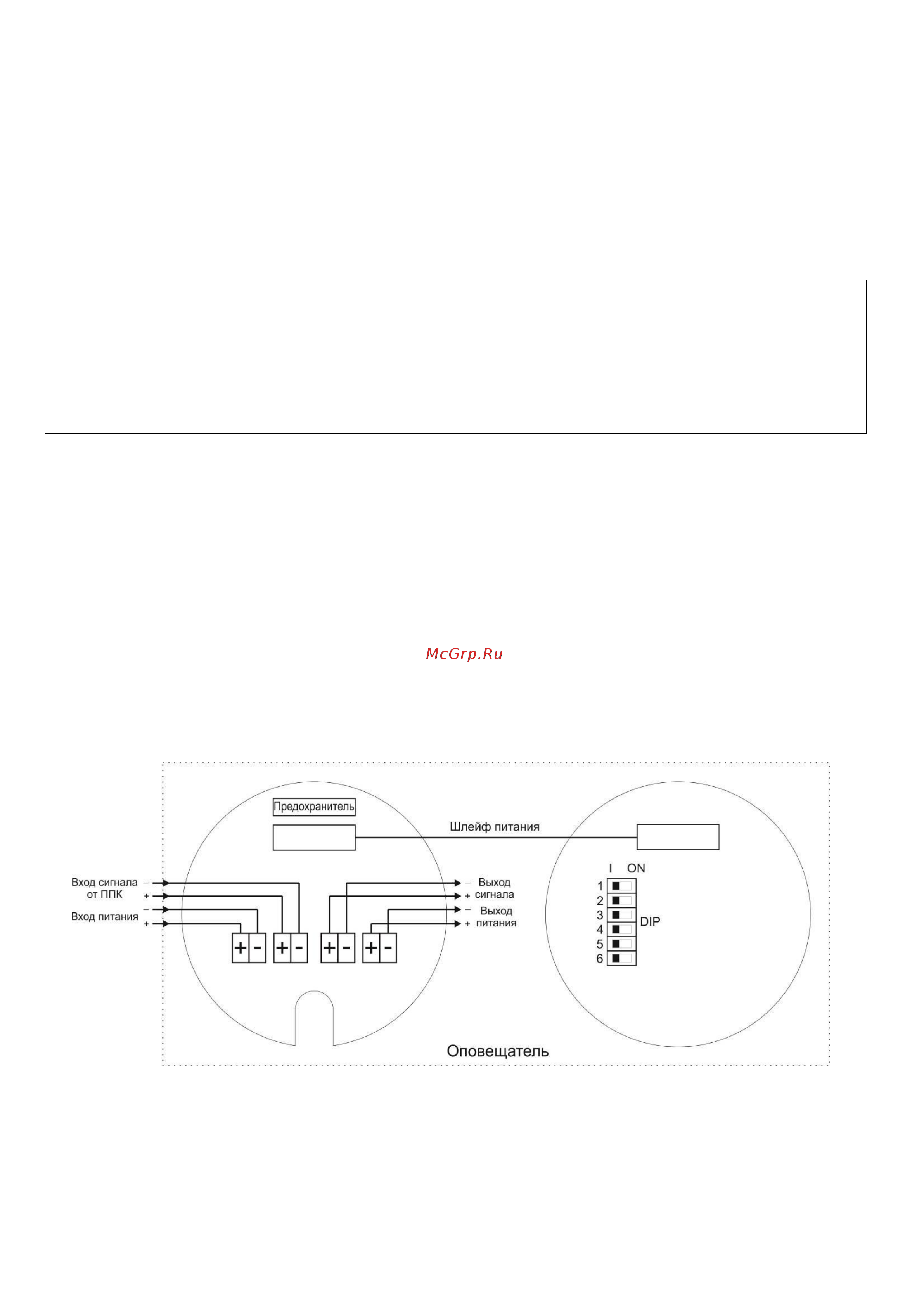

Рисунок 5 – Схема подключения оповещателя с питанием 12÷36 DC, 12÷28 АС. Номинал

управляющего сигнала: 12÷36В DC, 12÷28В АС.
