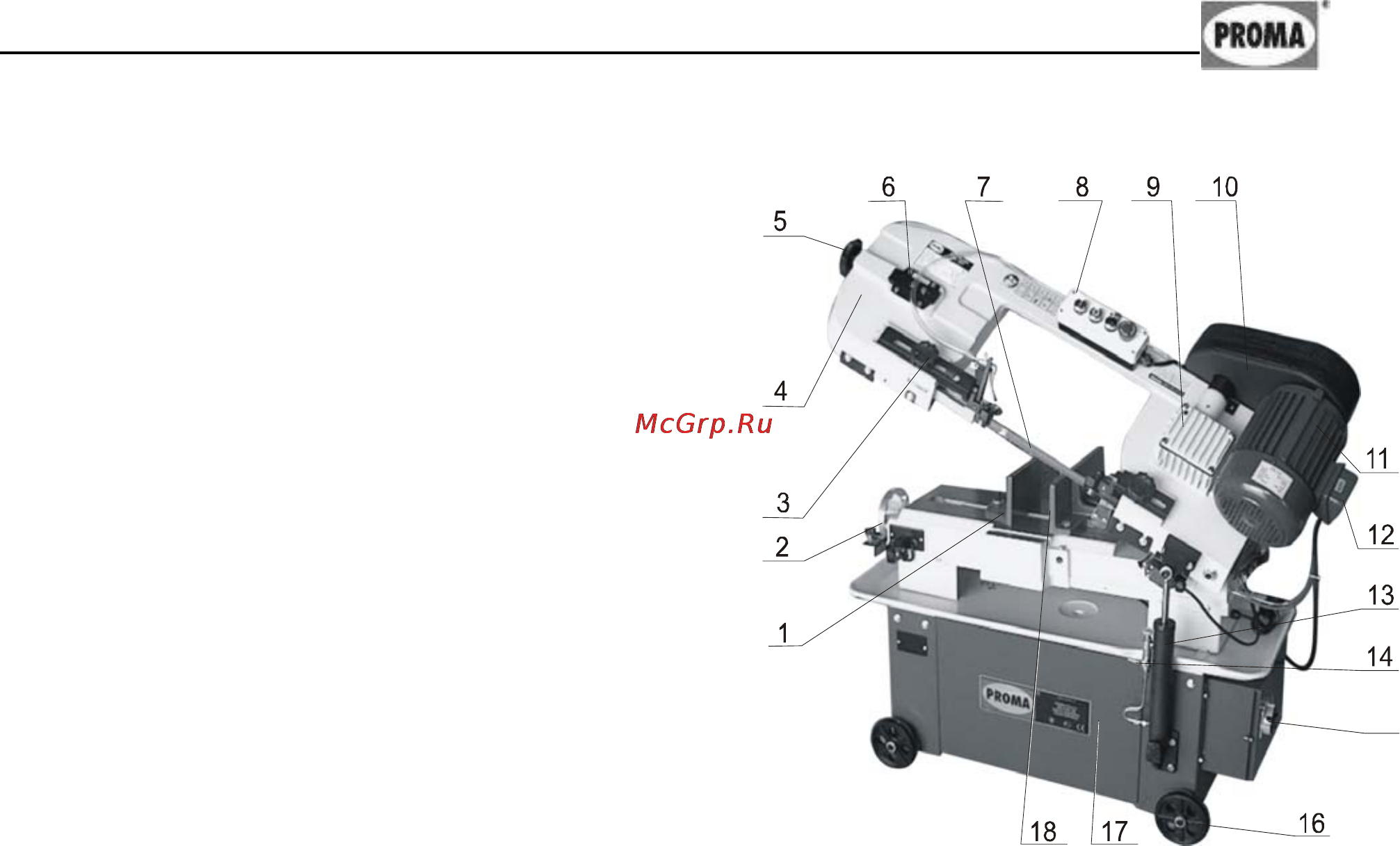

3.3. Узлы и детали оборудования.(см. рис 2)

1. Подвижная губка тисков.

2. Маховик тисков.

3. Подвижная направляющая.

4. Плечо.

5. Винт натяжения пилы.

6. Регулировка наклона ведомого

шкива.

7. Пила ленточная.

8. Панель управления.

9. Редуктор.

10. Кожух ремённых шкивов.

11. Двигатель.

12. Клеммник.

13. Гидроцилиндр.

14. Кран отключения

гидроцилиндра.

15. Главный выключатель.

16. Транспортные колёсики.

17. Подставка пилы.

18. Неподвижная губка тисков.

3.4. Краткое описание конструкции оборудования.

Станок PPK-175T состоит из плеча со смонтированным на нем электро-

двигателем, ременной передачей, червячным редуктором и панелью управле-

ния. На основании установлены быстрозажимные тиски, упор для заготовки и

гидроцилиндр. В подставку встроена

емкость для охлаждающей жидкости.

С помощью гидроцилиндра обеспечивается регулировка скорости подачи,

а быстрозажимные тиски позволяют распиливать материал под углом до

45°.Посредством колес станок удобно перемещать по рабочему помещению

3.5. Количество персонала необходимое для работы на оборудовании.

На данном станке, одновременно может работать только один человек.

Внимание! На станке должны

работать только лица старше 18 лет.

3.6. Место расположения персонала во время работы на оборудовании.

Для правильного и свободного управления станком рабочий должен нахо-

диться с лицевой стороны станка. Только при таком положении рабочего во

время работы на станке есть возможность свободно управлять всеми необхо-

димыми механизмами станка (их описание приведено

в данной инструкции).
