ТЕРМОРЕГУЛЯТОР ТР 515

Самодиагностика

Терморегулятор постоянно контролирует работу системы обо-

грева. На дисплее появляется соответствующая информация

при невозможности системы обогрева разогреть поверхность

выше +5 °С (рис. 6) и в случае перегрева поверхности выше

+45 °С (рис. 7).

В случае чрезмерно низкой температуры, терморегулятор бу-

дет постоянно обогревать поверхность в течение 4 часов (о чём

будет свидетельствовать символ включённого

обогрева). По ис-

течении этого времени, если температура поверхности не изме-

нится, обогрев будет выключен (исчезнет символ включённого

обогрева).

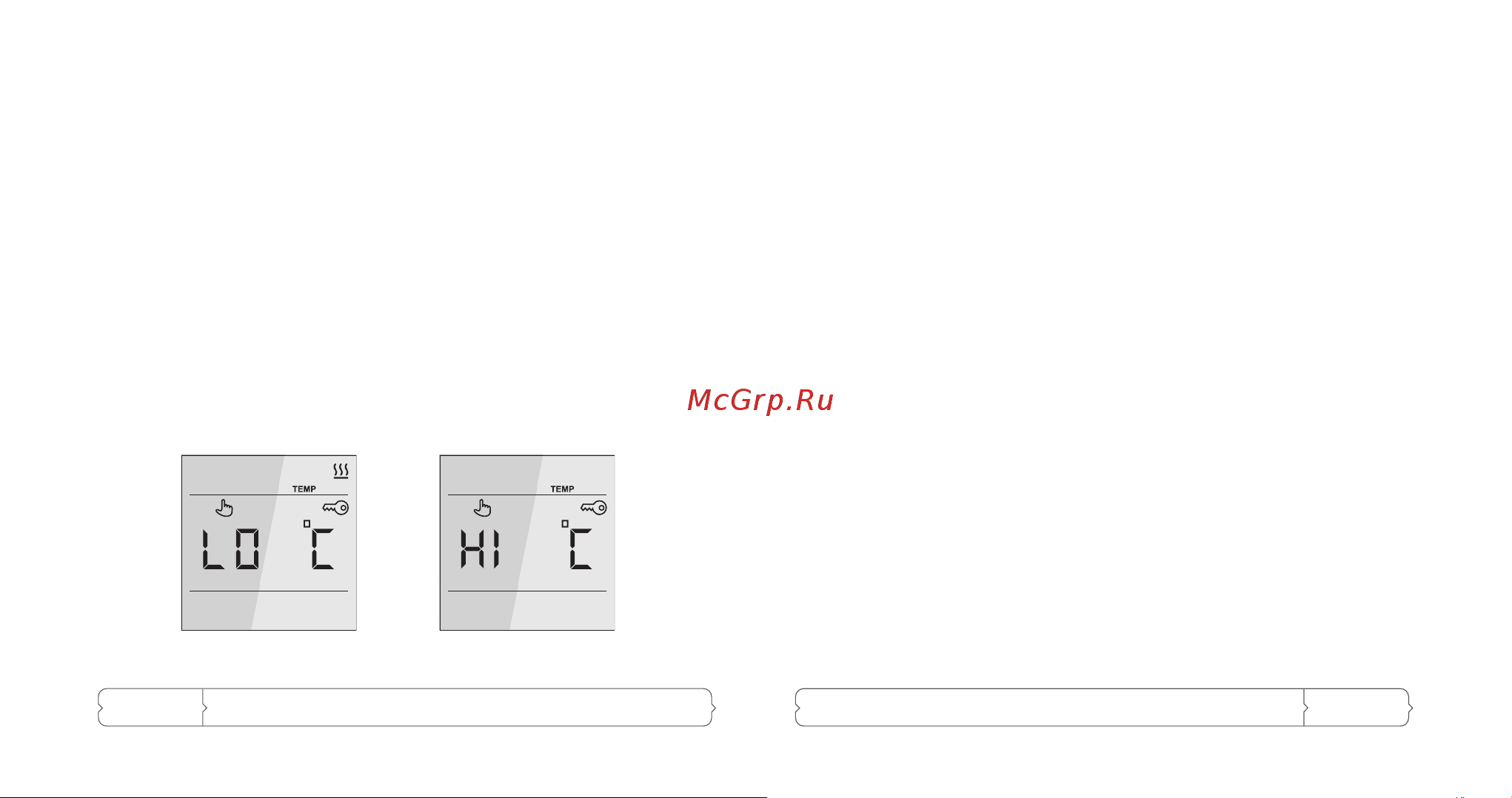

Рис. 6 Рис. 7

ПАСПОРТ. ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

Другой конец трубки с установочным проводом датчика температу-

ры внутри укладывается в подготовленную в полу канавку (штробу)

и подводится к месту установки терморегулятора или распаечной

коробки.

Излишки трубки и установочного провода обрезаются по месту.

Монтаж терморегулятора

Подготовка электрических соединений

Установите монтажную или распаечную коробку (если исполь-

зуется).

Подведите к ней провода питания

, установочные провода на-

гревательного мата или секции и установочный провод датчика

температуры пола.

Подайте напряжение на провод питания. Индикатором опреде-

лите фазовый и нулевой провода и отметьте их.

Все провода подключаются к клеммным контактам прибора

с винтовым креплением.

Датчик температуры подключается к клеммам 1 и 2, (полярность

при этом не имеет значения).

Напряжение питания (переменное

220 В) подается на клеммы 5 и 6, причем фаза (определяемая ин-

дикатором) – на клемму 6, а нуль – на клемму 5.
