Руководство по эксплуатации станка JET JUM-1464VHXL DRO 11

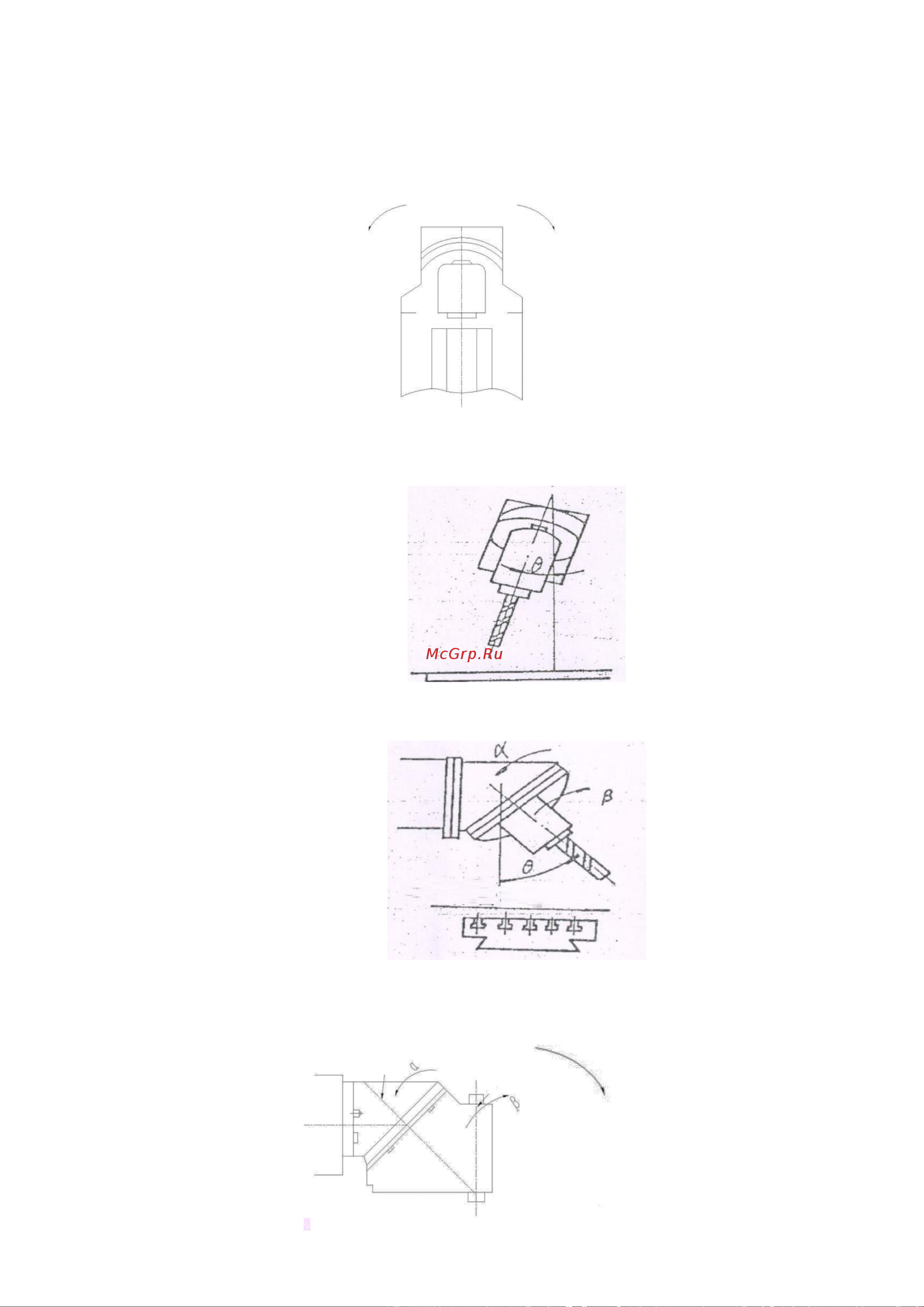

Использование универсальной поворотной головки
Универсальная фрезерная головка этого станка может поворачиваться на 360°, что при
умелом и гибком использовании расширит область применения станка.
Для того чтобы выбрать наиболее благоприятный и удобный пространственный угол
фрезерной головки для обработки детали, оператор должен иметь более полное
представление об использовании поворотной головки.
а). По отношению к передней части станка, угол между осью шпинделя и
вертикальным направлением является θ. Его можно получить, передвигая задний корпус
прямо влево и вправо.
b). Вид сбоку на ось шпинделя станка и вертикальный угол для θ
Обратное вращение передней и задней части корпуса, углы перемещения передней и
задней частей корпуса соответственно β и α, а затем связь между β и α, как показано в
таблице.
