Руководство по эксплуатации станка JET JUM-1464VHXL DRO 6
Расстояние шпиндель–стол............ 196-646 мм
Ручное перемещение консоли ............... 550 мм
Диапазон наклона головки ....................... ±360°
Двигатель шпинделя ................................. 4 кВт
Насос подачи СОЖ ................................. 125 Вт
Параметры сети .............. 3/PE, 400В, АС, 50Гц
Габаритные размеры ........ 2520х2100х2000 мм
Масса станка .......................................... 2790 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
3.2 Конструкция станка:

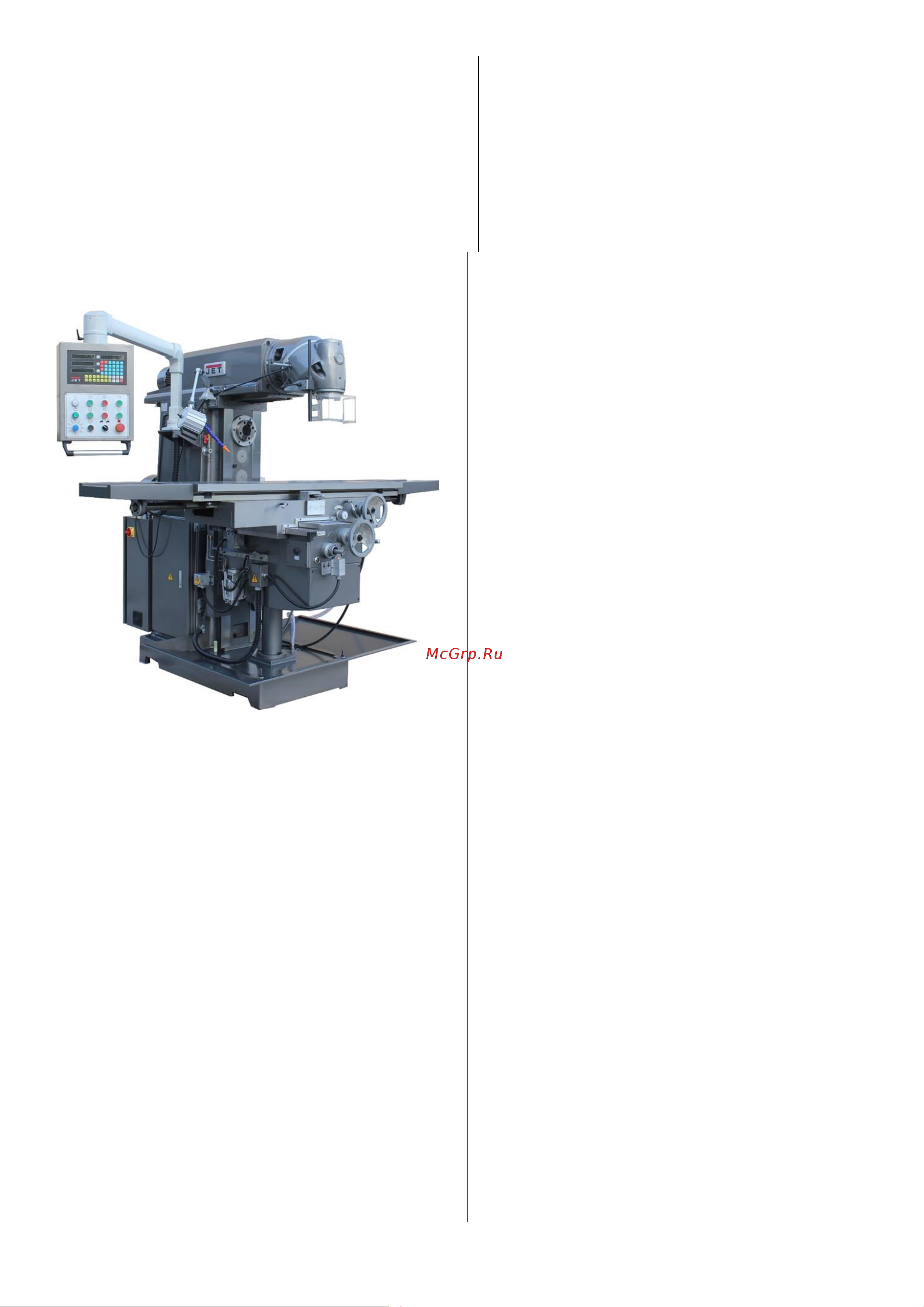

Рис.1
Станина состоит из колонны и основания.
Колонна крепится на основании с помощью
винтов.
Перед колонной находится консольный
фрезерный стол. С колонной консоль
соединяется с ней через направляющие,
которые могут подниматься и опускаться вдоль
вертикальной направляющей.
Стол соединяется с консолью через
направляющие типа "ласточкин хвост". Рабочий
стол и консоль перемещаются посредством
ходового винта и гайки.
Главный привод приводится в действие
устройством зубчатой передачи.
Система подачи СОЖ состоит из насоса подачи
СОЖ, трубки, бака в основании и т.д.
Система смазки состоит из иммерсионного
масляного устройства, насоса подачи смазки,
ручного насоса и т.д.
Панель управления для удобства установлена
на подвижной штанге.
Приводы шпинделей приводят в действие
механизм шестерней, обеспечивает высокую
эффективность, высокий крутящий момент,
расширяет диапазон изменения скорости,
вследствие чего расширяется диапазон
параметров обработки.
Шпиндель приводной системы универсальной
фрезерной головы установлен консольно, через
фланец.
Привод горизонтального шпинделя установлен
в колонне.
Подача стола производится ручным или
автоматическим управлением, для
осуществления продольной и поперечной
подачи стола усилие передается ходовому
винту-гайке. Для перемещения стола вручную
необходимо нажать на ручку вдоль оси вала для
введения в зацепление с винтом-гайкой.
Консоль может вертикально подниматься и
опускаться посредством двух конических
зубчатых колес. Для осуществления
вертикальной подачи стола, усилие передается
ходовому винту и гайке.
Для регулировки положения консоли ослабьте
фиксирующую ручку справа от консоли,
поверните вал-шестерню, затем затяните
фиксирующую ручку.
4. Транспортировка и пуск в эксплуатацию
4.1 Транспортировка и установка
Загружайте или выгружайте станок в
соответствие с ярлыками на упаковочной
коробке. Любые удары или вибрация
запрещены. Осторожно откройте коробку, иначе
она поцарапает краску на поверхности станка.
Открыв коробку, проверьте все принадлежности
согласно упаковочному листу. Если что-то не
соответствует или повреждено, своевременно
сообщите дилеру или производителю для
разрешения вопросов. Переместите станок с
помощью погрузчика. Установите стальной
проволочный трос, как показано на Рис. 2 для
транспортировки станка краном. Во время
транспортировки при необходимости
обратитесь за помощью.
Внимание:
1. Стальной проволочный трос не должен
касаться поверхности станка, каждой рукоятки,
ручки и маховика. Поместите деревянный
брусок или мягкую ткань в пространство между
стальным проволочным тросом и краем станка,
чтобы не повредить краску.
