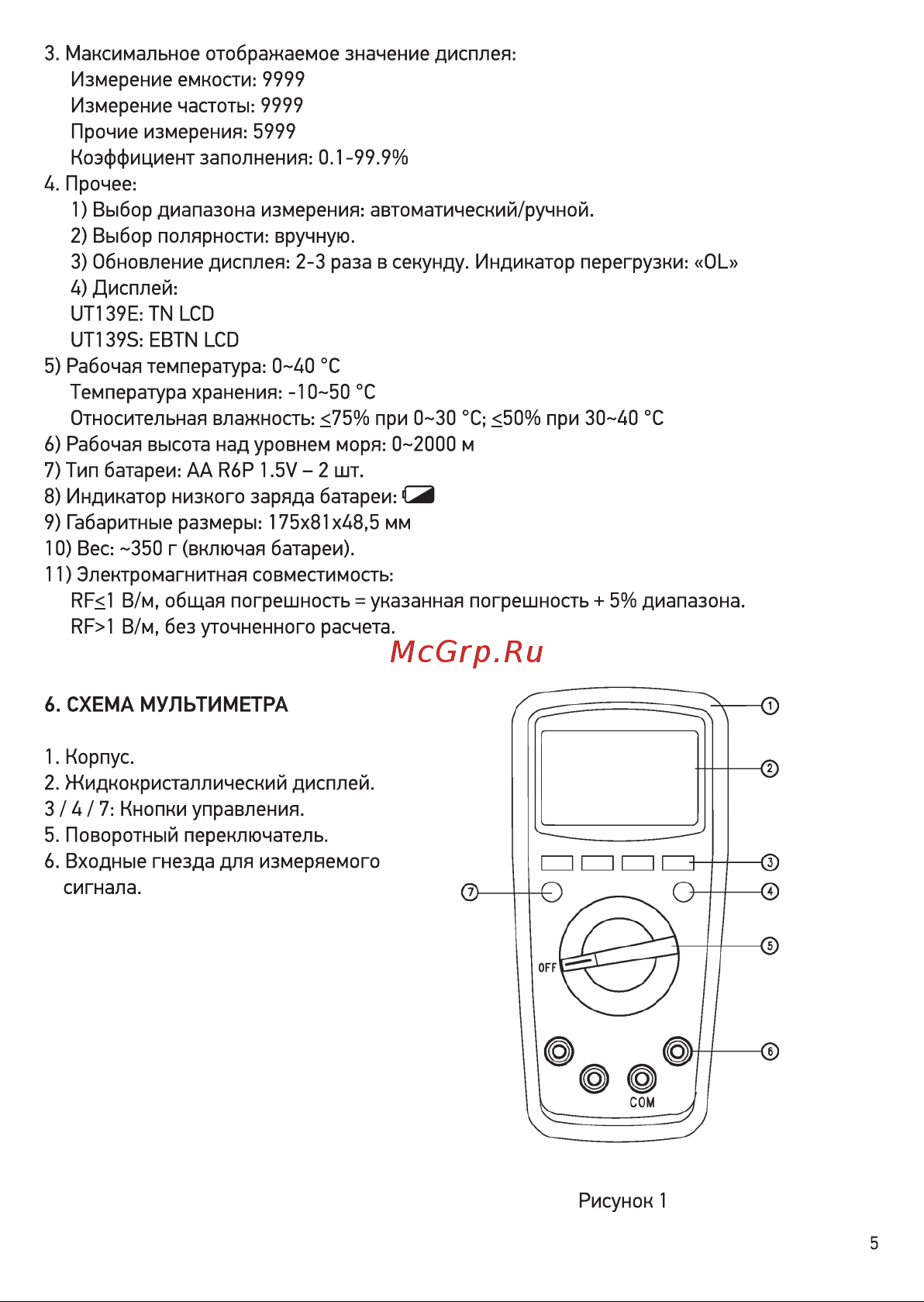

3 Максимальное отображаемое значение дисплея Измерение емкости 9999 Измерение частоты 9999 Прочие измерения 5999 Коэффициент заполнения 0 1 99 9 4 Прочее 1 Выбор диапазона измерения автоматический ручной 2 Выбор полярности вручную 3 Обновление дисплея 2 3 раза в секунду Индикатор перегрузки OL 4 Дисплей UT139E TN LCD UT139S EBTN LCD 5 Рабочая температура 0 40 C Температура хранения 10 50 C Относительная влажность 75 при 0 30 C 50 при 30 40 C 6 Рабочая высота над уровнем моря 0 2000 м 7 Тип батареи АА R6P 1 5V 2 шт 8 Индикатор низкого заряда батареи И 9 Габаритные размеры 175x81x48 5 мм 10 Вес 350 г включая батареи 11 Электромагнитная совместимость RF 1 В м общая погрешность указанная погрешность 5 диапазона RF 1 В м без уточненного расчета 6 СХЕМА МУЛЬТИМЕТРА 1 Корпус 2 Жидкокристаллический дисплей 3 4 7 Кнопки управления 5 Поворотный переключатель 6 Входные гнезда для измеряемого сигнала Рисунок 1 5
