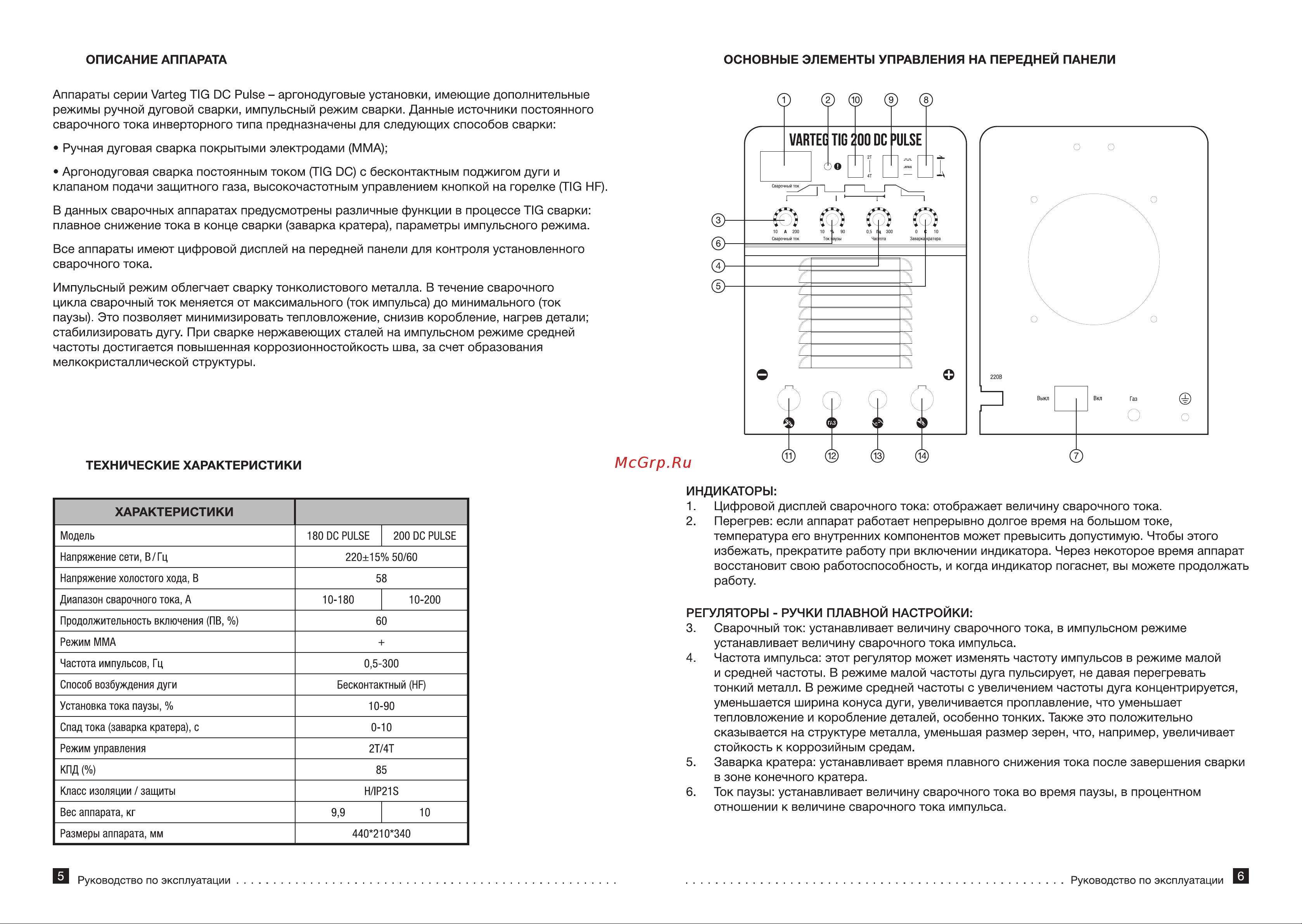

ОПИСАНИЕ АППАРАТА ОСНОВНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ Аппараты серии Varteg TIG DC Pulse аргонодуговые установки имеющие дополнительные режимы ручной дуговой сварки импульсный режим сварки Данные источники постоянного сварочного тока инверторного типа предназначены для следующих способов сварки Ручная дуговая сварка покрытыми электродами ММА Аргонодуговая сварка постоянным током TIG DC с бесконтактным поджигом дуги и клапаном подачи защитного газа высокочастотным управлением кнопкой на горелке TIG HF В данных сварочных аппаратах предусмотрены различные функции в процессе TIG сварки плавное снижение тока в конце сварки заварка кратера параметры импульсного режима Все аппараты имеют цифровой дисплей на передней панели для контроля установленного сварочного тока Импульсный режим облегчает сварку тонколистового металла В течение сварочного цикла сварочный ток меняется от максимального ток импульса до минимального ток паузы Это позволяет минимизировать тепловложение снизив коробление нагрев детали стабилизировать дугу При сварке нержавеющих сталей на импульсном режиме средней частоты достигается повышенная коррозионностойкость шва за счет образования мелкокристаллической структуры ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ХАРАКТЕРИСТИКИ Модель 180 DC PULSE Напряжение сети В Гц 220 15 50 60 Напряжение холостого хода В Диапазон сварочного тока А 200 DC PULSE 58 10 180 10 200 Продолжительность включения ПВ 60 Режим ММА Частота импульсов Гц Способ возбуждения дуги 0 5 300 Бесконтактный HF Установка тока паузы 10 90 Спад тока заварка кратера с 0 10 Режим управления 2Т 4Т КПД 85 Класс изоляции защиты Вес аппарата кг Размеры аппарата мм ИНДИКАТОРЫ 1 Цифровой дисплей сварочного тока отображает величину сварочного тока 2 Перегрев если аппарат работает непрерывно долгое время на большом токе температура его внутренних компонентов может превысить допустимую Чтобы этого избежать прекратите работу при включении индикатора Через некоторое время аппарат восстановит свою работоспособность и когда индикатор погаснет вы можете продолжать работу H IP21S 9 9 10 РЕГУЛЯТОРЫ РУЧКИ ПЛАВНОЙ НАСТРОЙКИ 3 Сварочный ток устанавливает величину сварочного тока в импульсном режиме устанавливает величину сварочного тока импульса 4 Частота импульса этот регулятор может изменять частоту импульсов в режиме малой и средней частоты В режиме малой частоты дуга пульсирует не давая перегревать тонкий металл В режиме средней частоты с увеличением частоты дуга концентрируется уменьшается ширина конуса дуги увеличивается проплавление что уменьшает тепловложение и коробление деталей особенно тонких Также это положительно сказывается на структуре металла уменьшая размер зерен что например увеличивает стойкость к коррозийным средам 5 Заварка кратера устанавливает время плавного снижения тока после завершения сварки в зоне конечного кратера 6 Ток паузы устанавливает величину сварочного тока во время паузы в процентном отношении к величине сварочного тока импульса 440 210 340 Руководство по эксплуатации Руководство по эксплуатации
